Indicateur/Contrôleur programmable 920i
5.3 Étalonnage des commandes série
Pour étalonner l'indicateur à l'aide des commandes série, le port série doit être connecté à un terminal ou à un ordinateur
personnel. Reportez-vous à la
la Section 11.0 page 106 pour en savoir plus sur l'utilisation des commandes série.
Une fois l'indicateur connecté à l'appareil émetteur :
1. Mettez l'indicateur en mode de configuration. CONFIG s'affiche.
2. Retirez tous les poids de la plateforme de la balance. Si les poids d'essai nécessitent des crochets ou des chaînes,
placez les crochets ou les chaînes sur la balance pour l'étalonnage du zéro.
3. Envoyez la commande série SC.WZERO#n (avec n correspondant au numéro de la balance) pour étalonner le zéro.
4. Placez des poids d'essai sur la balance et utilisez la commande SC.WVAL pour entrer la valeur de poids d'essai au
format suivant :
SC.WVAL#n=vvvvv<CR>
5. Envoyez la commande série SC.WSPAN#n pour étalonner l'intervalle de mesure.
6. Jusqu'à cinq points de linéarisation peuvent être étalonnés entre les valeurs d'étalonnage du zéro et de l'intervalle de
mesure. Utilisez les commandes suivantes pour définir et étalonner un seul point de linéarisation :
SC.WLIN#n.V1=vvvvv<CR>
SC.WLIN#n.C1<CR>
La commande SC.WLIN#n.V1 définit la valeur de poids d'essai (vvvvv) pour le point 1 de linéarisation. La commande
SC.WLIN#n.C1 étalonne le point. Recommencez en utilisant les commandes SC.WLIN#n.Vx et SC.WLIN#n.Cx
comme nécessaire pour les points de linéarisation supplémentaires.
7. Pour supprimer une valeur de décalage, retirez tous les poids de la balance, y compris les crochets ou chaînes utilisés
pour suspendre les poids d'essai, puis envoyez la commande série SC.REZERO#n.
8. Envoyez la commande série KSAVEEXIT pour enregistrer les modifications d'étalonnage et quitter le mode de
configuration.
5.4 Étalonnage avec iRev
L'assistant d'étalonnage iRev réalise un étalonnage de balance étape par étape. Avec l'indicateur 920i connecté au PC,
sélectionnez Calibration Assistant dans le menu Tools. Reportez-vous à la
d'ensemble de l'utilitaire iRev.
1. Dans iRev, appuyez sur Tools puis sélectionnez Calibration Wizard.
2. Sélectionnez Standard Calibration (Étalonnage standard) ou Standard with Multi-Point Linearization (Standard
avec linéarisation multipoint).
3. Appuyez sur
4. Sélectionnez la balance à étalonner.
62 Visitez notre site Web
Section 3.3.3 page 14 pour connaître les affectations des broches du port série ; reportez-vous à
pour continuer.

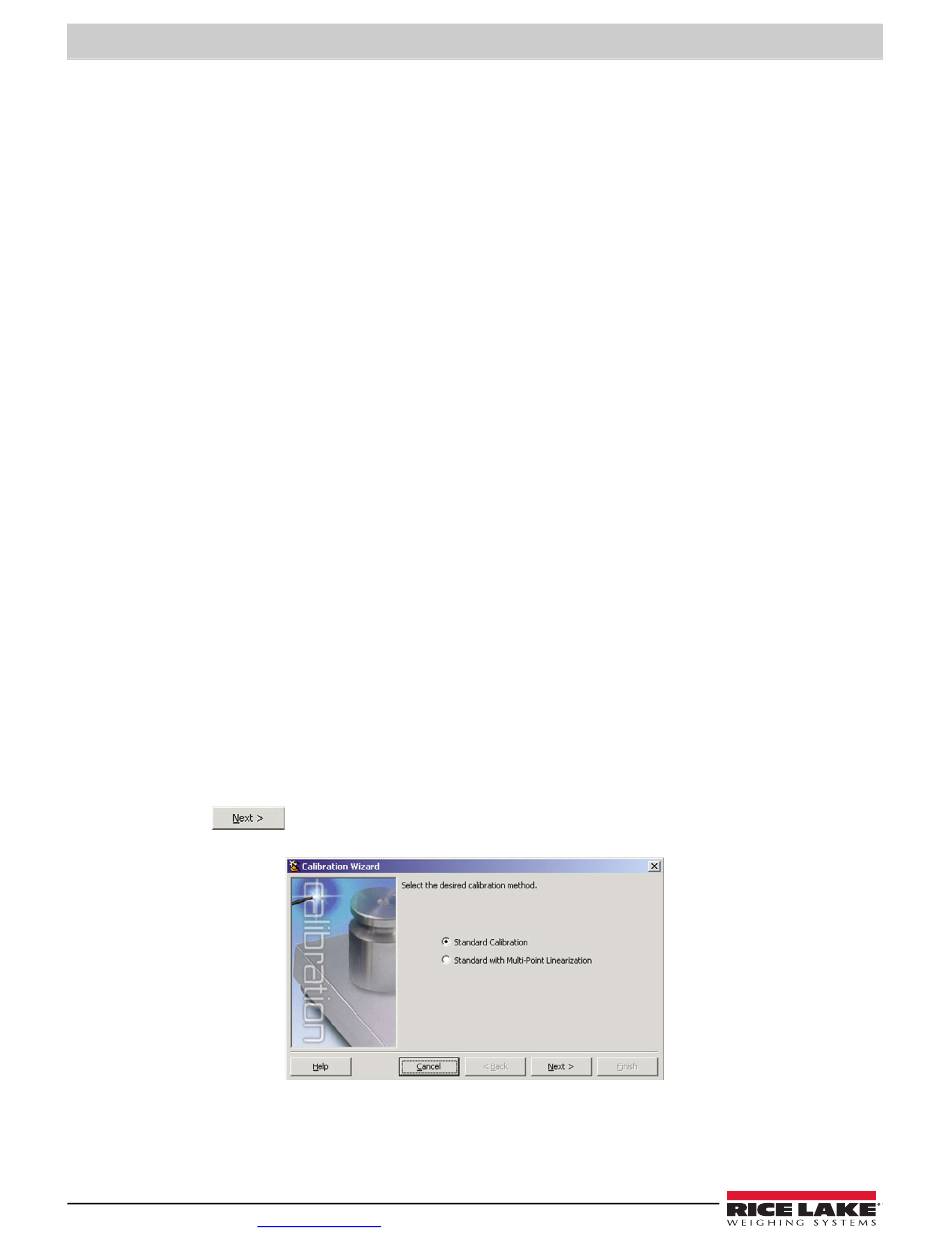

Illustration 5-3. Assistant d'étalonnage iRev 4
www.RiceLake.com
Section 6.0 page 64 pour obtenir une vue
