Indicateur/Contrôleur programmable 920i
3.2.2 Installation de la plaque arrière
1. Positionnez la plaque arrière sur le boîtier.
2. Fixez la plaque arrière à l'aide des vis correspondantes.
3. Serrez les vis au couple de 15 po-lb (1,7 N-m), en respectant la séquence indiquée sur
éviter la déformation du joint d'étanchéité de la plaque arrière.
Après leur serrage, les vis peuvent se desserrer en raison de la compression du joint d'étanchéité pendant la séquence de
IMPORTANT
serrage. Un deuxième serrage selon la même séquence et à la même valeur de couple est par conséquent requis.
12 Visitez notre site Web
16 12
14
S e r r e z l e s vi s de l a
p l a q u e a r r i è r e à 1 ,7 N-m
5
3
1
17 9

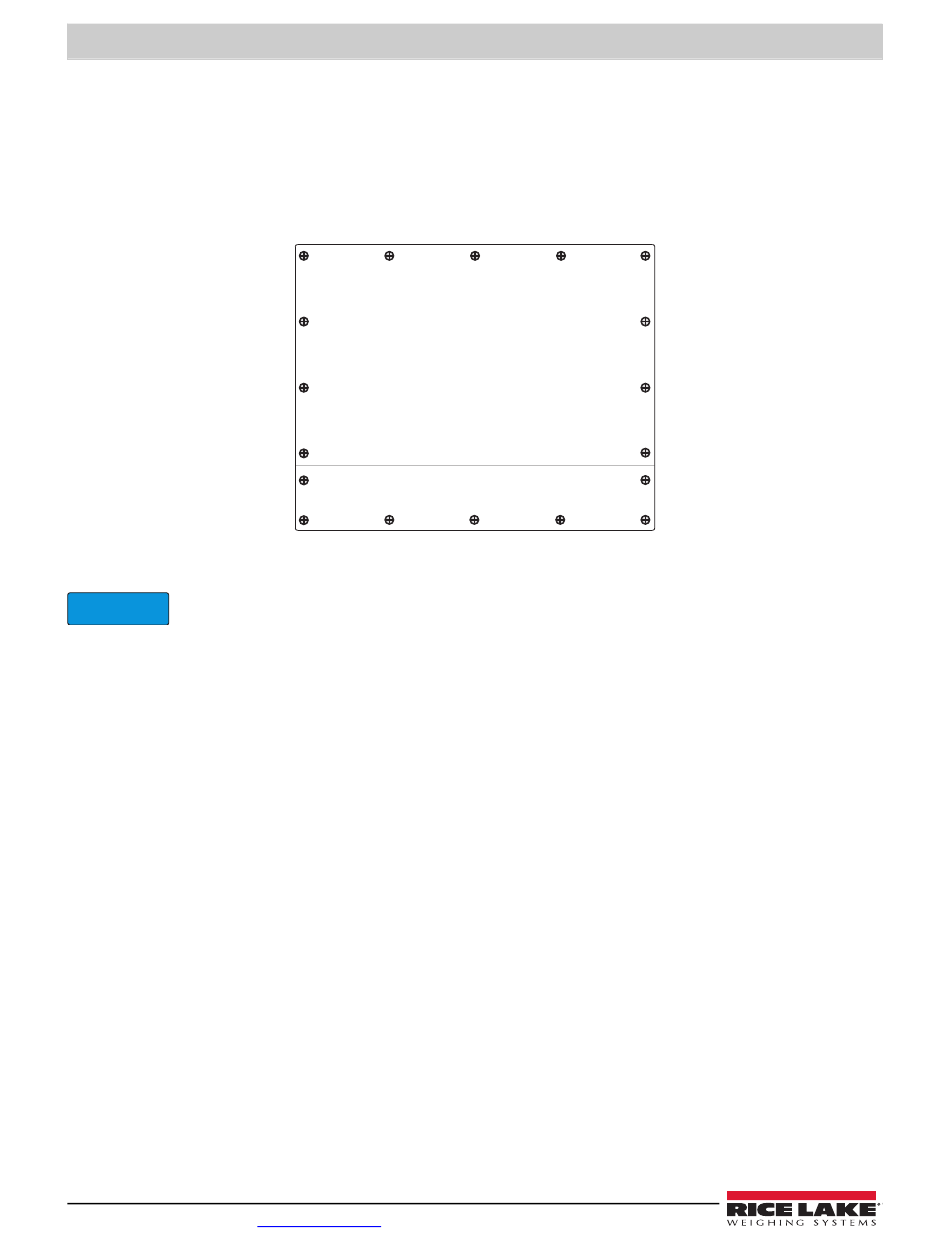

Illustration 3-1. Plaque arrière du boîtier de l'indicateur 920i
www.RiceLake.com
8 10
(1 5 p o- lb)
7 11
l'Illustration 3-1, de façon à
18
13
6
2
4
15
