Indicateur/Contrôleur programmable 920i
3.3.2
Capteurs de charge
Pour fixer le câble d'un capteur de charge ou d'une boîte de jonction sur une carte A/N installée, acheminez le câble via le
presse-étoupe et connectez le fil de blindage à la terre.
Déposez le connecteur J1 de la carte A/N. Le connecteur s'enfiche dans une barrette sur la carte A/N. Acheminez le câble du
capteur de charge ou la boîte de jonction jusqu'au connecteur J1
Pour obtenir les informations relatives à la mise à la terre du presse-étoupe, reportez-vous à
En cas d'utilisation d'un câble de capteur de charge à 6 fils (avec fils de lecture), retirez les cavaliers JP1 et JP2 avant de
réinstaller le connecteur J1.
Pour une installation à 4 fils, laissez en place les cavaliers JP1 et JP2.
En cas d'utilisation de connexions de capteur de charge à 6 fils sur les cartes A/N bicanal, retirez les cavaliers JP3 et JP4 pour
les connexions à J2.
Une fois les connexions réalisées, réinstallez le connecteur de capteur de charge sur la carte A/N et utilisez deux colliers de
serrage plastique pour fixer le câble du capteur de charge à l'intérieur du boîtier.
3.3.3
Communications série
Les quatre ports de communication présents sur la carte UC de l'indicateur 920i prennent en charge une sortie 20 mA RS-232
full duplex ou des communications RS-485 jusqu'à 115 200 bit/s.
Pour fixer les câbles de communication série :
1. Acheminez le câble via le presse-étoupe.
2. Connectez le fil de blindage à la terre
3. Déposez le connecteur série de la carte UC et le fil du connecteur.
4. Une fois les câbles fixés, branchez le connecteur sur la barrette de la carte.
5. Utilisez des colliers de serrage plastique pour fixer les câbles série à l'intérieur du boîtier.
14
Visitez notre site Web
SIG+
SIG–
SEN+
SEN–
EXC+
EXC–

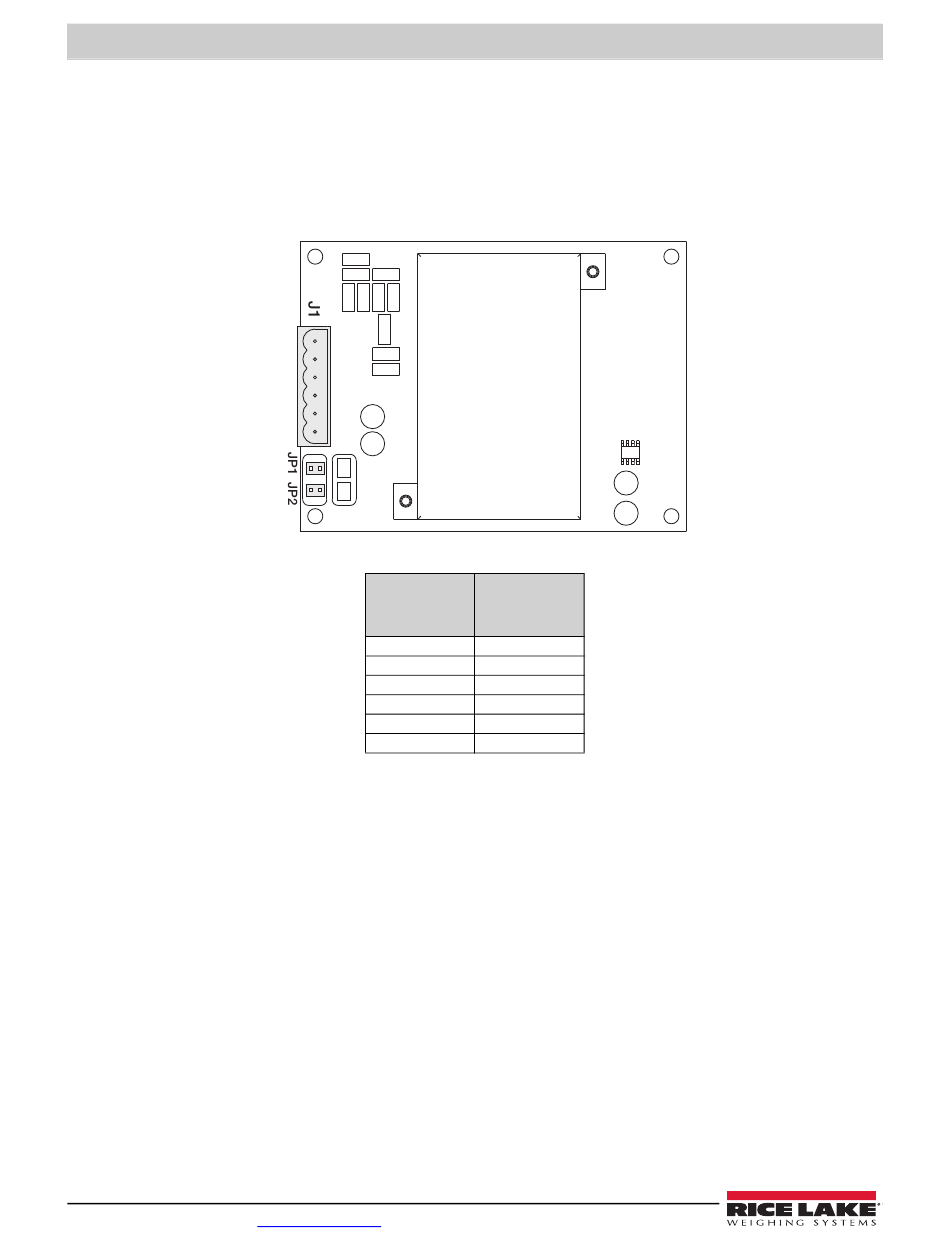

Illustration 3-3. Carte A/N monocanal
Carte A/N
Broche de
connecteur
1
2
3
4
5
6
Tableau 3-2. Affectation des broches de carte A/N
(Section 3.4 page
www.RiceLake.com
(Tableau
3-2).
l'Illustration 3.4.1 page
Fonction
+SIG
–SIG
+DÉTECT
–DÉTECT
+EXC
–EXC
19).
19.
