Indicateur/Contrôleur programmable 920i
3.5

Installation des cartes en option

Chaque carte en option est fournie avec des instructions d'installation spécifiques.
Les cartes en option ne sont pas connectables à chaud. Déconnectez l'alimentation électrique de l'indicateur
ATTENTION
920i avant d'installer les cartes en option.
La procédure générale pour toutes les cartes en option est la suivante :
1. Déconnectez l'alimentation électrique de l'indicateur.
2. Déposez la plaque arrière comme décrit à la
3. Alignez avec précaution le connecteur de la carte en option sur le connecteur J5 ou J6 de la carte UC.
4. Installez la carte en option dans son logement sur le connecteur de carte UC en appuyant dessus.
5. À l'aide des vis fournies dans le kit en option, fixez l'autre extrémité de la carte en option sur les entretoises
hexagonales filetées de la carte UC.
6. Réalisez les connexions nécessaires à la carte en option.
7. Utilisez des colliers de serrage plastique pour sécuriser (sans serrer) les câbles à l'intérieur du boîtier.
8. Une fois l'installation terminée, remontez le boîtier en suivant la procédure indiquée à la
Installation de la carte en option sur la carte UC
L'indicateur 920i reconnaît automatiquement toutes les cartes en option installées à sa mise sous tension. Aucune
configuration matérielle particulière n'est requise pour identifier la nouvelle carte du système.
20 Visitez notre site Web
Section 3.2.1 page
J5
J6

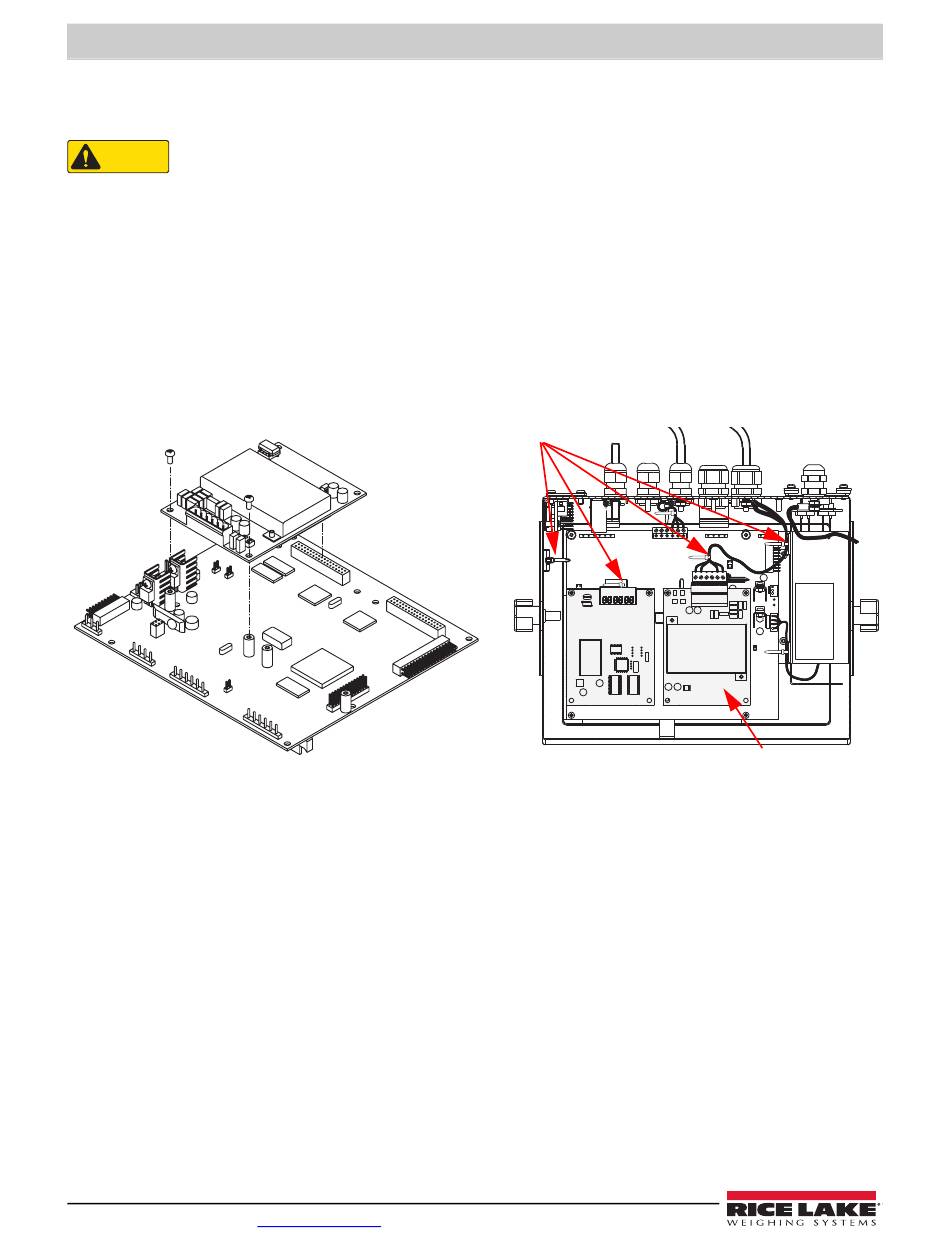

Illustration 3-10. Installation de la carte en option
www.RiceLake.com
11.
Colliers de serrage plastique
PULSE INPUT
CARD
Section 3.2.2 page 12.
DUAL A/D
CARD
Carte mémoire
