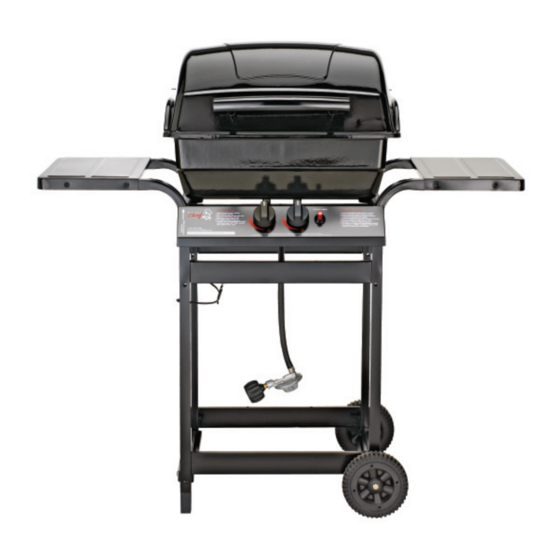

Master Chef 280 Barbeque Guide De Montage

Masquer les pouces
1
2
3
4
5
6
7
8

Publicité

Liens rapides

Télécharger ce manuel
280 Barbeque
Guide de montage
85-3001-8 (G20715) Propane
GARANTIE DE 1-AN LIMITÉE
Lisez ce guide au complet et conservez-le pour consultation.
Montez votre gril immédiatement.
Les réclamations relatives aux pièces manquantes ou endommagées
doivent être eff ectuées dans un délai de 30 jours suivant l'achat.
Réponse a vos questions sur votre produit, pièces, garantie et
obtenir de l'aide technique, appelez nous au 1-877-707-5463
Numéro de révision#: 07012009 SA

Publicité

loading

Manuels Connexes pour Master Chef 280 Barbeque

Sommaire des Matières pour Master Chef 280 Barbeque

  • Page 1 280 Barbeque Guide de montage 85-3001-8 (G20715) Propane GARANTIE DE 1-AN LIMITÉE Lisez ce guide au complet et conservez-le pour consultation. Montez votre gril immédiatement. Les réclamations relatives aux pièces manquantes ou endommagées doivent être eff ectuées dans un délai de 30 jours suivant l’achat.

  • Page 2: Liste Des Fixations

    LISTE DES FIXATIONS OUTILS REQUIS POUR L’ASSEMBLAGE DÉSIGNATION N° DE PIÈCE QUANTITÉ 1/4”-20UNC X35 vis 20120-13035-036 • Tournevis cruciforme nº 2 (long et court) 1/4”-20UNC X13 vis 20120-13013-036 • Tournevis pour écrous à fente de ¼ po (long et court) 1/4”-20UNC écrou 31220-13000-036 •...
  • Page 3 85-3001-8 (G20715) 85-3001-8 (G20715) LIST DE PIÈCES DU MODÈLE (PROPANE) POUR DIAGRAMME ÈCLATÈ (PROPANE) POUR ÉLÉMENT QUANTITÉ DÉSIGNATION N° DE PIÈCE Assemblage du couvercle supérieur G208-0001-01 Poignée pour couvercle supérieur G305-0090-01 Charnières supérieures G206-0002-A1 ASSEMBLY SAFETY Guide de Manuel AND CARE Sécurité...
  • Page 4 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE c. Montez les roulettes (DI) et la pièce de LE MONTAGE NÉCESSITE DEUX PERSONNES. soutien inférieure gauche (DH) aux pieds gauches du chariot (DA), en même temps et tel qu’indiqué. a. Montage du chariot avant : attachez deux pièces de soutien (DE) à...
  • Page 5 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE a. Fixez la tige d’exclusion du réservoir (DG) à a. Faites passer la soupape (CD) par l’arrière du la pièce de soutien avant supérieure (DE) en panneau de commande (CA) et procédez au montage. raccordant l’extrémité de la tige dans le trou prévu à...

  • Page 6: Montage De La Tablette Latérale

    INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE Montez le brûleur (BE) dans le boîtier (BA), en MONTAGE DE LA TABLETTE orientant les tubes venturi vers l’avant. LATÉRALE a. Montez une tablette latérale (EA) aux pieds VOUS AUREZ BESOIN: gauches du chariot (DA), tel qu’indiqué. b.
  • Page 7 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE Montez l’écran thermique (BH) sur la pièce de Fixez la charnière supérieure (AC) au couvercle soutien gauche du boîtier du brûleur (DB), tel supérieur (AA). qu’indiqué. VOUS AUREZ BESOIN: ATTENTION: BORDURE TRAN- CHANTE, PORTEZ DES GANTS DE SÉCURITÉ...
  • Page 8 INSTRUCTIONS D’ASSEMBLAGE INSTRUCTIONS D’ASSEMBLAGE Positionnez le régulateur de fl amme (BD) dans le Suspendez le crochet du réservoir de graisse (DC) boîtier du brûleur (BA). au bas du boîtier du brûleur (BA), tel qu’indiqué. Placez le réservoir de graisse (DD) sur le crochet Remarque: le régulateur de fl amme (BD) doit (DC).
