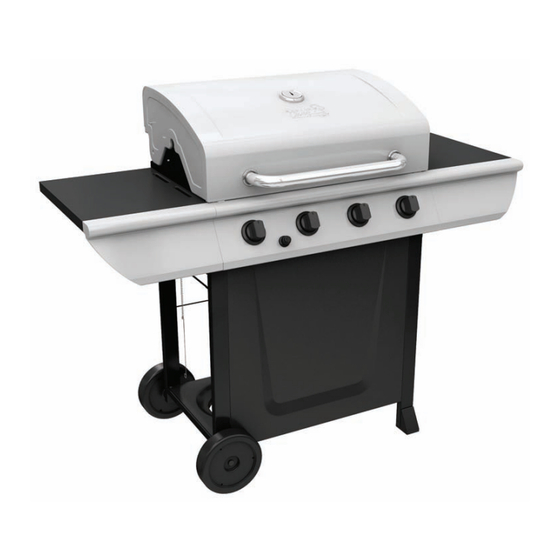

S482 Barbeque
Guide de montage
85-3024-4 (G43226) Propane
85-3025-2 (G43227) Gaz Naturel
GARANTIE DE 1-AN LIMITÉE
Lisez ce guide au complet et conservez-le pour consultation.
Montez votre gril immédiatement.
Les réclamations relatives aux pièces manquantes ou endommagées
doivent être effectuées dans un délai de 30 jours suivant l'achat.
Réponse a vos questions sur votre produit, pièces, garantie et
obtenir de l'aide technique, appelez nous au 1-877-707-5463
Revision #: 27092011 PD
Publicité
Table des Matières
Manuels Connexes pour Master Chef S482
Sommaire des Matières pour Master Chef S482
- Page 1 S482 Barbeque Guide de montage 85-3024-4 (G43226) Propane 85-3025-2 (G43227) Gaz Naturel GARANTIE DE 1-AN LIMITÉE Lisez ce guide au complet et conservez-le pour consultation. Montez votre gril immédiatement. Les réclamations relatives aux pièces manquantes ou endommagées doivent être effectuées dans un délai de 30 jours suivant l’achat.
-
Page 2: Ce Guide Doit Être Rangé Avec Le Produit À Tout Moment
PRODUIT LOURD NÉCESSITANT 2 PERSONNES POUR LE SOULEVER H E A V Y A R T I C L E N E E D S 2 T O L I F T CE GUIDE DOIT ÊTRE RANGÉ AVEC LE PRODUIT À TOUT MOMENT Pour COMMANDER des pièces de rechange ou des accessoires non couverts par la garantie ou ENCORE pour activer votre garantie, consultez notre site Web à... -
Page 3: Liste Des Fixations
LISTE DES FIXATIONS OUTILS REQUIS POUR L’ASSEMBLAGE DÉSIGNATION N° DE PIÈCE QUANTITÉ 1/4”-20x1/2”X13mm vis 20120-13013-036 • Tournevis cruciforme nº 2 (long et court) 1/4”-20x1-1/2”X38mm vis 20120-13038-036 • Tournevis pour écrous à fente de ¼ po (long et court) 1/4”-20UNC écrou 31220-13000-036 •... - Page 4 LIST DE PIÈCES DU MODÈLE (PROPANE) POUR 85-3024-4 (G43226) ÉLÉMENT QUANTITÉ DÉSIGNATION N° DE PIÈCE Assemblage du couvercle supérieur G432-C400-01 Thermomèter G432-R200-01 Supports de la poignée du couvercle G432-0030-01 Poignée pour couvercle supérieur G432-0029-01 Butoirs du couvercle-arrière G303-0038-01 Butoirs du couvercle-avant G430-00B8-01 Vis pour couvercle supérieur G430-0024-02...
- Page 5 DIAGRAMME ÈCLATÈ (PROPANE) POUR 85-3024-4 (G43226) Guide de Manuel Sécurité et Kit de d'entretien quincaillerie...
- Page 6 LIST DE PIÈCES DU MODÈLE (GAZ NATUREL) POUR 85-3025-2 (G43227) ÉLÉMENT QUANTITÉ DÉSIGNATION N° DE PIÈCE Assemblage du couvercle supérieur G432-C400-01 Thermomèter G432-R200-01 Supports de la poignée du couvercle G432-0030-01 Poignée pour couvercle supérieur G432-0029-01 Butoirs du couvercle-arrière G303-0038-01 Butoirs du couvercle-avant G430-00B8-01 Vis pour couvercle supérieur G430-0024-02...
- Page 7 DIAGRAMME ÈCLATÈ (GAZ NATUREL) POUR 85-3025-2 (G43227) Guide de Manuel Sécurité et Kit de d'entretien quincaillerie...
-
Page 8: Instructions D'assemblage
INSTRUCTIONS D’ASSEMBLAGE Modèle au propane SEULEMENT Remarque: deux personnes sont nécessaires pour cette étape. Fixez l’exclusion du réservoir (DI) aux panneaux latéraux droit et gauche du chariot (DA, DB), tel qu’illustré. Remarque: il y a de grands orifices sur l’extrémité des pieds du panneau latéral gauche du chariot (DB) pour l’assemblage de l’essieu de la roue (DG). - Page 9 INSTRUCTIONS D’ASSEMBLAGE Fixez le panneau avant (DD) aux panneaux latéraux droit et gauche du chariot (DB,DA), tel qu’illustré. Assurez-vous que les fentes de l’exclusion du réservoir (DI) sont alignées avec les fentes du panneau avant (DD). LES MODÈLES AU GAZ NATUREL NE VONT PAS AVOIR LA BARRE DE RETRAIT DU RÉSERVOIR (DI) REPRÉSENTER DANS L’IMAGE...
- Page 10 INSTRUCTIONS D’ASSEMBLAGE DEUX PERSONNES sont nécessaires pour ef- fectuer cette étape. Assurez-vous que le tuyau du régulateur (CC) (modèles au propane seule- ment) pend à l’extérieur du chariot. Positionnez le couvercle et le foyer (A et B) sur le chariot (C) et fixez-les en place. VOUS AUREZ BESOIN: Vue de l’arrière...
-
Page 11: Montage De La Tablette Latérale Droite
INSTRUCTIONS D’ASSEMBLAGE MONTAGE DE LA TABLETTE LATÉRALE DROITE a. Insérez les crochets de montage de la tablette latérale droite (EA et EB) dans les deux supports situées sur le côté droit du compartiment des brûleurs (BA). Vue de l’avant droite b. -
Page 12: Montage De La Tablette Latérale Gauche
INSTRUCTIONS D’ASSEMBLAGE MONTAGE DE LA TABLETTE LATÉRALE GAUCHE a. Insérez les crochets de montage de la tablette latérale gauche (EC et ED) dans les deux supports situées sur le côté droit du compartiment des brûleurs (BA). b. Fixez la tablette latérale de gauche (EC) au foyer (BA). - Page 13 INSTRUCTIONS D’ASSEMBLAGE Installez les couvre-brûleurs (BE) dans le foyer. Placez les grilles de cuisson (BF) dans le foyer.
-
Page 14: Modèle Au Propane Seulement
INSTRUCTIONS D’ASSEMBLAGE Pour assembler la grille-réchaud (BG), insérez les tiges fi xes dans les orifi ces qui se trouvent sur les côtés du couvercle. Insérez les pieds pivotants de la grille-réchaud dans les orifi ces qui se Tiges fixes trouvent à l’intérieur du foyer, tel qu’illustré. Pattes à... -
Page 15: Modèles Au Gaz Naturel Seulement
INSTRUCTIONS D’ASSEMBLAGE MODÈLE AU PROPANE SEULEMENT Positionnez le réservoir de propane 20lb sur la tablette inférieure (DC), tel qu’indiqué. Attachez l’écrou de serrage du régulateur (CC) à la valve de la bonbonne de GPL. ATTENTION: le réservoir de GPL est vendu séparément. - Page 16 INSTRUCTIONS D’ASSEMBLAGE La pile du module d’allumage électronique n’est pas fournie Dévissez le bouton d’allumage électronique (CF2) et insérez une pile AA dans le compartiment à piles du module d’allumage électronique (CF1), le côté positif étant orienté vers l’extérieur.
