• Montieren Sie hierzu den Montagebügel mit den beiden Schrauben an der Bodenplatte und befestigen
Sie den Lichteffekt mit Hilfe einer geeigneten Traversenklemme am Traversensystem. Verwenden Sie
ausschließlich Montagematerial, das für die Montageart geeignet ist und die Last des Lichteffekts tragen
kann.
• Die Montage darf niemals freischwingend erfolgen.
• Sichern Sie die Montage mit einem geeigneten Sicherheitsfangseil oder einem Fangnetz zusätzlich ab.
Das Sicherheitsfangseil bzw. das Fangnetz muss unabhängig von der Hauptbefestigung den Lichteffekt
im Falle eines Fehlers an der Hauptaufhängung halten können.
Für die Montage einer Öse zum Anschluss eines Sicherheitsfangseils ist in der Bodenplatte des
Gehäuses ein Gewinde vorgesehen.
• Achten Sie darauf, dass sich der Projektorkopf des Lichteffekts frei bewegen kann, er darf nirgendwo
anstoßen oder blockiert werden können.

9. DMX-Anschluss

Es können max. 32 Geräte in einer DMX-Kette betrieben werden, da ansonsten der Controller
überlastet wird.
Die maximale Gesamtlänge der DMX-Kette sollte 500 m nicht überschreiten.
Bei der Verwendung von XLR-Mikrofonkabeln kann es zu Störungen bei der DMX-Signalüber-
tragung kommen. Bitte verwenden Sie in diesem Fall spezielle DMX-Hochfrequenzleitungen.
a) Anschluss eines DMX-Controllers
Das Gerät ist ausschließlich zum Anschluss an DMX-Controller mit DMX-512-Protokoll vorge-
sehen.
• Verbinden Sie den Anschluss DMX IN mit dem Ausgang des DMX-Controllers.
• Der Controller muss über 13 freie Steuerkanäle verfügen.
• Verbinden Sie den Anschluss DMX OUT mit dem DMX-Eingang des nachfolgenden Gerätes.
• Verfahren Sie mit allen weiteren Geräten der DMX-Kette ebenso.

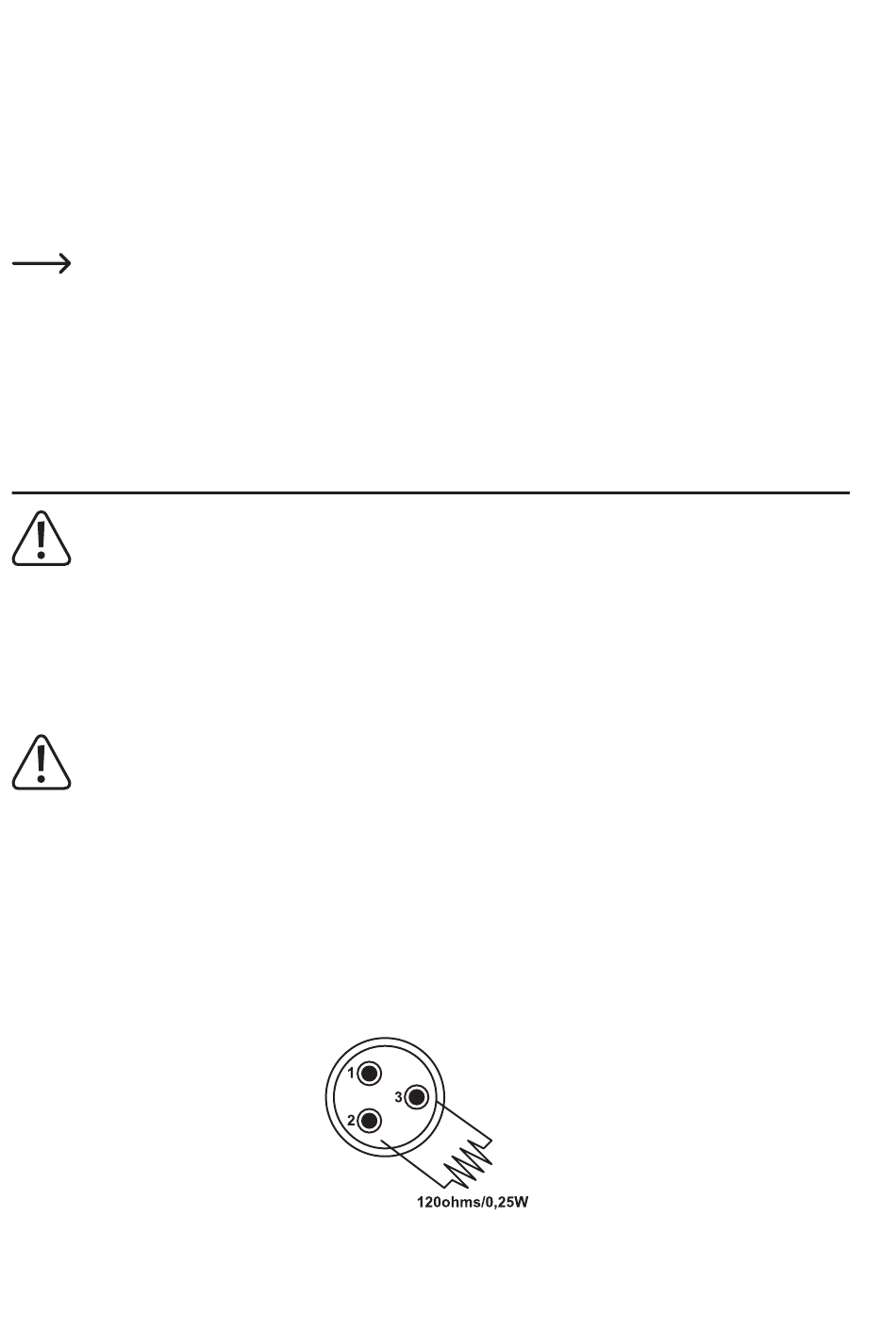

• Sollte der Lichteffekt das letzte oder einzige Gerät in der DMX-Kette sein, so stecken Sie in den An-
schluss DMX OUT einen XLR-Stecker mit einem 120 Ohm/0,25 W-Abschlusswiderstand (zwischen Pin2
und Pin3) ein.
