Instructions For Use - Original Instructions / Instrucciones de uso / Mode d'emploi
Model: 9087363020
READ THIS BOOK
LEA ESTE MANUAL
LISEZ CE MANUEL
This book has important information for the use and safe operation of this machine. Failure to read this
book prior to operating or attempting any service or maintenance procedure to your Clarke machine
could result in injury to you or to other personnel; damage to the machine or to other property could
occur as well. You must have training in the operation of this machine before using it. If your operator(s)
cannot read this manual, have it explained fully before attempting to operate this machine.
All directions given in this book are as seen from the operator's position on the driver's seat.
Form No. 9100000394 - 01/2015 - revised 03/2015
RA40
English (1 - 26)
EN
Español (27 - 52)
ES
FR
Français (53 - 78)

Publicité

Table des Matières
loading

Manuels Connexes pour Clarke RA40

Sommaire des Matières pour Clarke RA40

  • Page 1 This book has important information for the use and safe operation of this machine. Failure to read this book prior to operating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well.

  • Page 3: Table Des Matières

    FUSE CHECK/REPLACEMENT ..............................24 SAFETY FUNCTIONS ..............................24 EMERGENCY PUSH-BUTTON ..............................24 ANTI-SKID SAFETY SYSTEM ..............................24 DRIVER’S SEAT MICROSWITCH ..............................24 ELECTROMAGNETIC BRAKE ..............................24 TROUBLESHOOTING ..............................25 SCRAPPING .................................. 26 PARTS LIST ................................... 79 9100000394 - RA40 01/2015...

  • Page 4: Introduction

    All necessary operating, maintenance and repair procedures must be performed by qualified personnel or by Clarke Service Centers. Only original spare parts and accessories must be used. Contact Clarke for service or to order spare parts and accessories, specifying the machine model, product code and serial number. CHANGES AND IMPROVEMENTS Clarke constantly improves its products and reserves the right to make changes and improvements at its discretion without being obliged to apply such benefits to the machines that were previously sold.

  • Page 5: Operation Capabilities

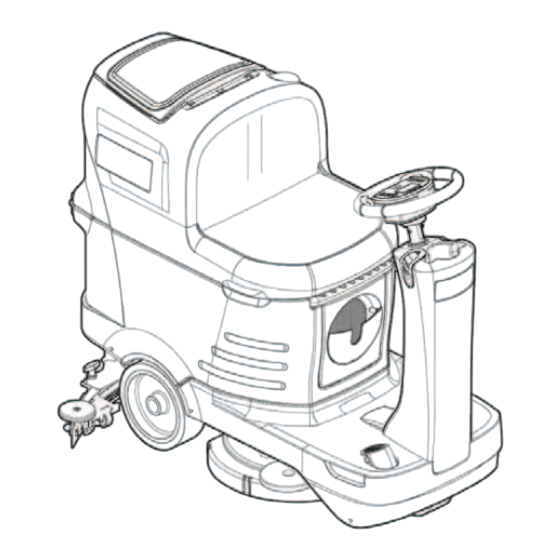

    ENGLISH OPERATION CAPABILITIES The RA40 scrubber-dryer is used to clean (scrubbing and drying) smooth and solid floors, in civil or industrial environment, under safe operation conditions by a qualified operator. The scrubber-dryer cannot be used for fitted carpet and carpet cleaning.
