INSTALLATION DE L'UNITÉ INTÉRIEURE
Étape 1: Installation de la plaque de montage murale (pour installation murale,
en surface seulement)
AVERTISSEMENT
La plaque murale doit être installée sur un mur qui peut supporter le poids de l'unité intérieure.

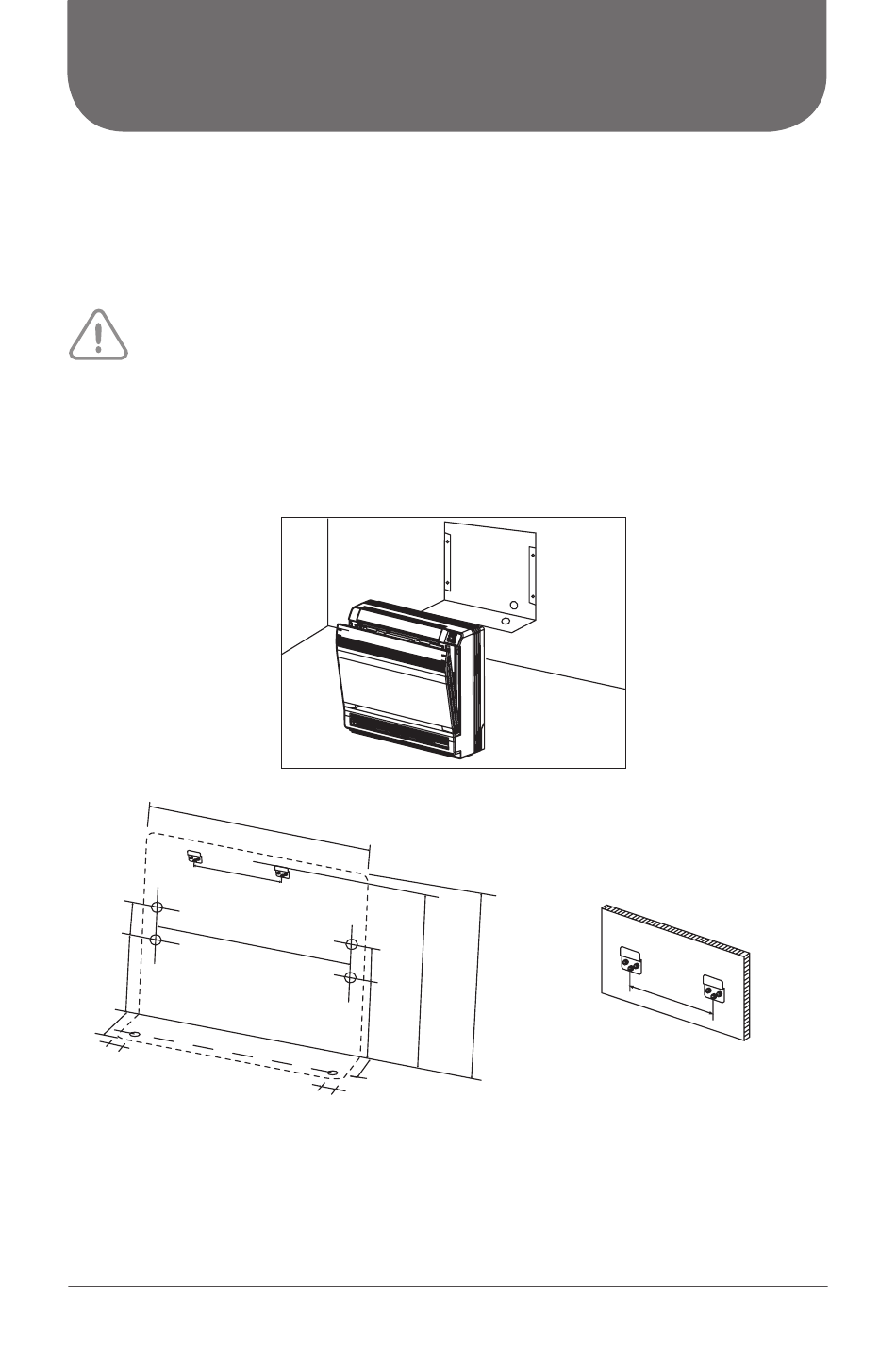

• En vous référant aux dessins ci-dessous, fixez temporairement la plaque de montage au mur. À l'aide
du niveau, ajustez l'angle horizontal, puis marquez les trous de vis sur le mur.
200 mm
120 mm
220 mm
170 mm
30 mm
• À l'aide de la perceuse à percussion, percez des trous de vis dans le mur (la grosseur de la tête à per-
çage doit être la même que la cheville de plastique), puis entrez la cheville dans le trou.
• Fixez le support mural à l'aide des vis auto-taraudeuses. Ensuite, assurez-vous que le support est bien
ancré en tirant dessus. Si la cheville en plastique se relâche, percez un autre trou de vis à côté.
20

INSTALLATION

700 mm
644 mm
120 mm
220 mm
160 mm
30 mm
Gabarit
d'installation
570 mm
600 mm
Dessin des crochets
200 mm
