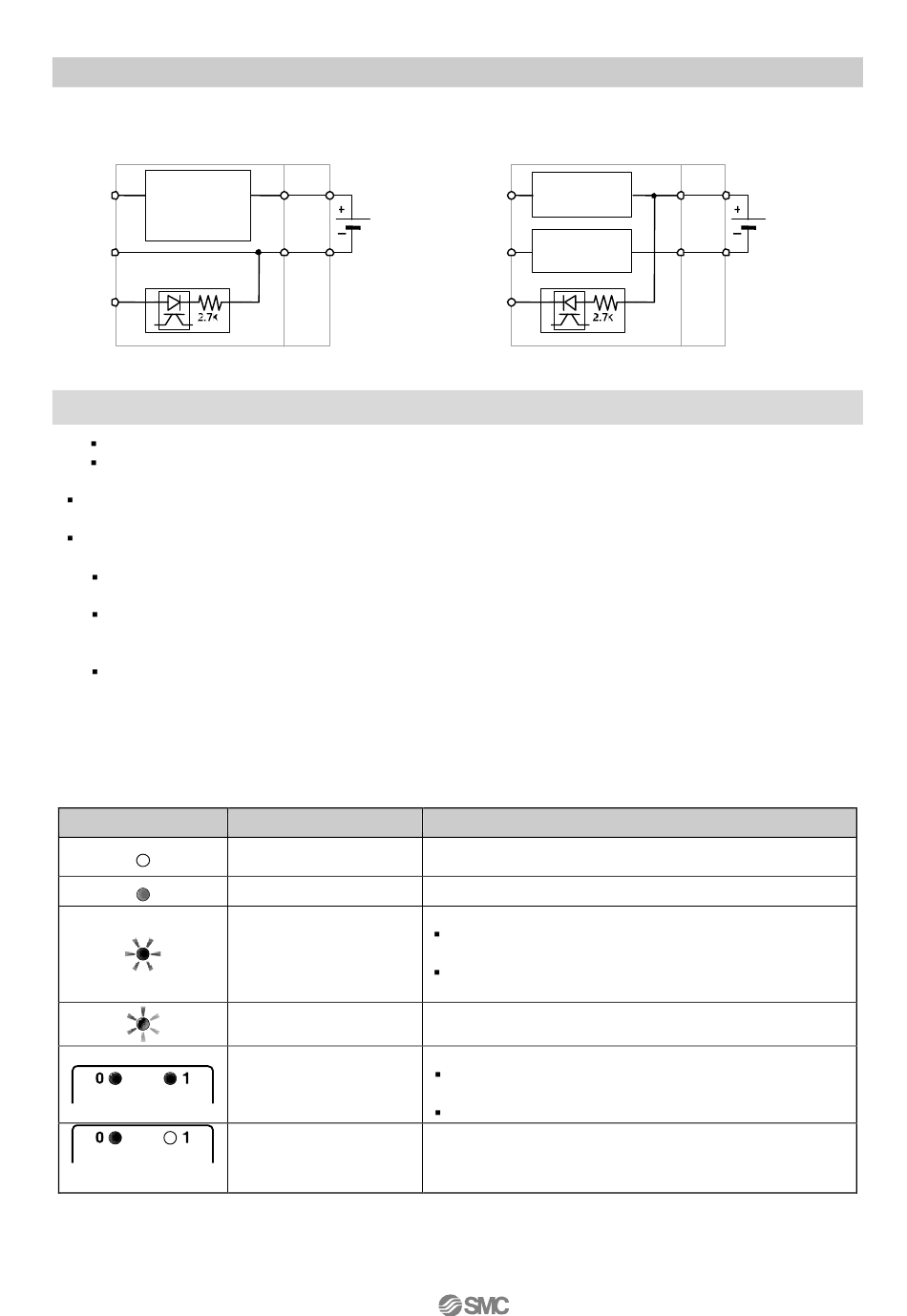

▪ EX600-DXPC
Module d'entrées TOR
Détection de
1
court-circuit
24 V
Détection de circuit
ouvert
Note 2)
3
0 V
4
Entrée
Note 1): Ne s'applique qu'au modéle EX600-DXPC1.
Veiller à placer un bouchon étanche sur tout connecteur inutilisé.
Cette précaution permet au module d'atteindre la protection IP67.
Précaution de manipulation.
Tenir compte des points suivants lors de l'utilisation de la fonction de détection de rupture de
ligne.
Le réglage de détection de rupture de ligne peut uniquement être effectué en utilisant un terminal
portatif. Le réglage ne peut pas être effectué en utilisant un API.
Lorsqu'un capteur de type 2 fils, tel qu'un capteur de contact, est utilisé, à l'état 0, un courant de fuite
inférieur à 0,5 mA n'est pas détecté et va générer une erreur. Il faut utiliser un capteur avec courant de
fuite supérieur à 0,5 mA à l'état 0 pour détecter la présence du capteur et donc la surveillance de ligne.
Lorsqu'un capteur de type 3 fils est utilisé, suivant le même principe que les capteurs 2 fils, si le capteur
a une consommation de courant inférieur à 0,5 mA, la présence du capteur ne sera pas détectée et il ne
pourra pas y avoir de détection de rupture de ligne.
Affichage des erreurs
Les LED d'état indiquent l'état de l'alimentation et du fonctionnement. Ces dernières se vérifient comme suit :
LED
Plaque d'extrémité
Alimentation
commande et
entrée
24 VCC
État
Inactif
Voyant vert allumé (ON) Le module d'entrée est sous tension.
Voyant rouge clignotant
Toutes les LED clignotent
rouge/vert en alternance
Voyant rouge allumé (ON)
(Les deux LED adjacentes
sont allumées)
Voyant rouge allumé (ON)
(une seule LED est
allumée)
*
▪ EX600-DXNC
Module d'entrées TOR
Détection de
1
court-circuit
24 V
Détection de
3
circuit ouvert
0 V
Note 2)
4
Entrée
Note 1): Ne s'applique qu'au modéle EX600-DXNC1.
Note
Description
L'alimentation électrique du bus et des entrées est coupée
ou le module d'entrée est hors tension.
L'un des états suivants :
Le comptage des cycles du module d'entrée a dépassé
la valeur de réglage.
Module d'entrée non raccordé (uniquement pour la
détection de rupture de ligne).
Défaillance de composant à l'intérieur du module d'entrées
TOR. Ne plus utiliser le produit et contacter SMC.
Sans détection de rupture de ligne
Court-circuit dans l'alimentation du module d'entrée
« 0 » ou « 1 ».
Vérifier quel module d'entrée a provoqué le court-circuit.
Avec détection de rupture de ligne
Court-circuit dans l'alimentation du module d'entrée « 0 ».
- 25 -
Plaque d'extrémité
Alimentation
commande et
entrée
24 VCC
No. EX##-OML0005FR
