GUIDE D'ASSEMBLAGE
ASSEMBLAGE

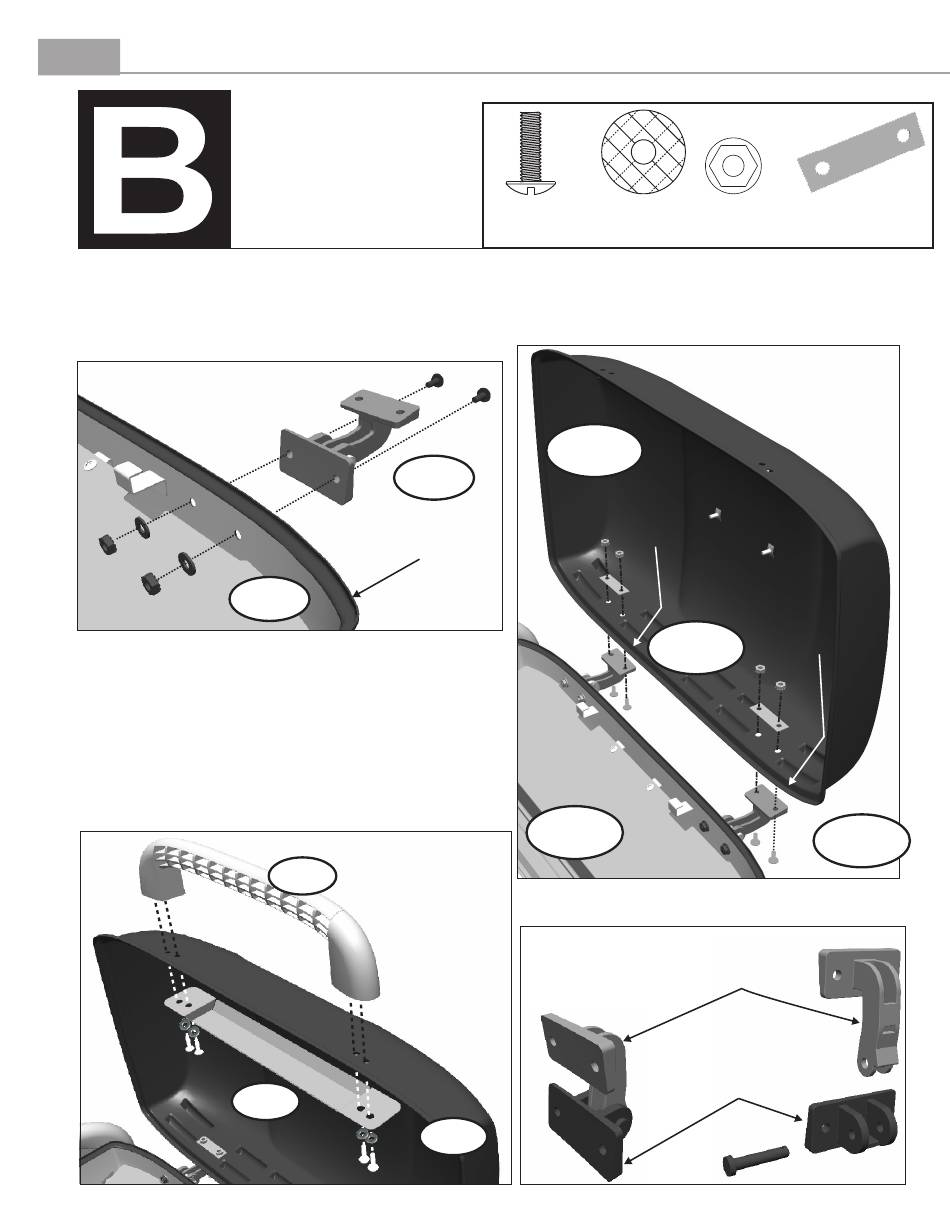

Étape 1
- Fixez les charnières de droite et de gauche (B3 et B4) au
fond du foyer en alignant les trous de vis qui se trouvent dans le fond du
gril avec les trous correspondants qui se trouvent dans les charnières.
Fixez le tout au moyen de 2 vis nº 10-24 × ½ po, de 2 rondelles en fibre
et de 2 écrous nº 10-24, tel qu'illustré.
NOTE: La LH charnière est montée sur
le côté gauche de la chambre de
combustion bas que vu de l'arrière du
foyer. Voir charnière détail ci-dessous.
Étape 5 - Fixer le bouclier thermique (B6) et la poignée (B7) le
couvercle du barbecue (B5) en alignant les trous de vis dans la
poignée de bouclier thermique et avec les trous correspondants
dans le couvercle du barbecue. Librement installer 1 10-24 x 5 / 8
"vis et 1 rondelle de fibre sur le côté gauche de la poignée.
Librement installer un deuxième 10-24 x 5 / 8" vis et 1 rondelle de
fibre sur le côté droit de la poignée. Maintenant, installez le
reste, 2 10-24 x 5 / 8 "vis et 2 rondelles en fibre. Lorsque les
quatre vis et rondelle de fibres ont été lancés, serrer chaque vis,
mais ne pas trop serrer les vis.
Pièce
B3
– Charnière de droite
B4
– Charnière de gauche 1
B5
– Couvercle du gril
B6
– Écran thermique
B7
– Poignée
LH charnière
Vue de l'arrière du foyer
B2
REMARQUE:
B7
Montage de la
poignée peut
nécessiter
l'aide d'un
assistant.
B6
Qté .
.
1
Vis
1
nº 10-24
× ½ po
1
(Qté : 12)
1
Étape 2
- Fixez le couvercle du gril (B5) aux charnières en alignant
les trous de vis qui se trouvent sur le couvercle du gril avec les trous
correspondants qui se trouvent dans les charnières. Fixez le tout au
moyen de 2 vis nº 10-24 × ½ po, d'un espaceur et de 2 écrous nº 10-24,
tel qu'illustré.
B5
B4
B2
REMARQUE: La gauche et à droite la charnière
emplacements sont référencés à partir de l'arrière du foyer.
Charnière Détails
B5
Assemblage du gril
Fixations
Écrou
Rondelle
n° 10-24
en fibre
(Qté : 8)
(Qté : 8)
B3 - RH charnière
B4 - LH charnière
B3
section charnière de
joindre à couvercle Grill
(Top)
section charnière de
joindre à Firebox (Bas)
Espaceur
du couvercle
(Qté : 2)
B4
