Chapitre 15: Carte De Montage Centrale; Retrait De La Carte De Montage Centrale - Dell Precision R5500 Manuel Du Propriétaire

Carte de montage centrale

Retrait de la carte de montage centrale

1. Appliquez les procédures indiquées dans la section
2. Retirez le cadre avant.
3. Retirez le capot.
4. Retirez le carénage de
5. Retirez le lecteur optique.
6. Retirez le support de disque
7. Retirez l'ensemble de disque
8. Retirez le fond de panier
9. Retirez le bloc d'alimentation.
10. Retirez le panneau de
11. Retirez les ventilateurs du
12. Retirez le support de ventilateur.
13. Retirez les paniers des cartes
14. Retirez l'unité de distribution de

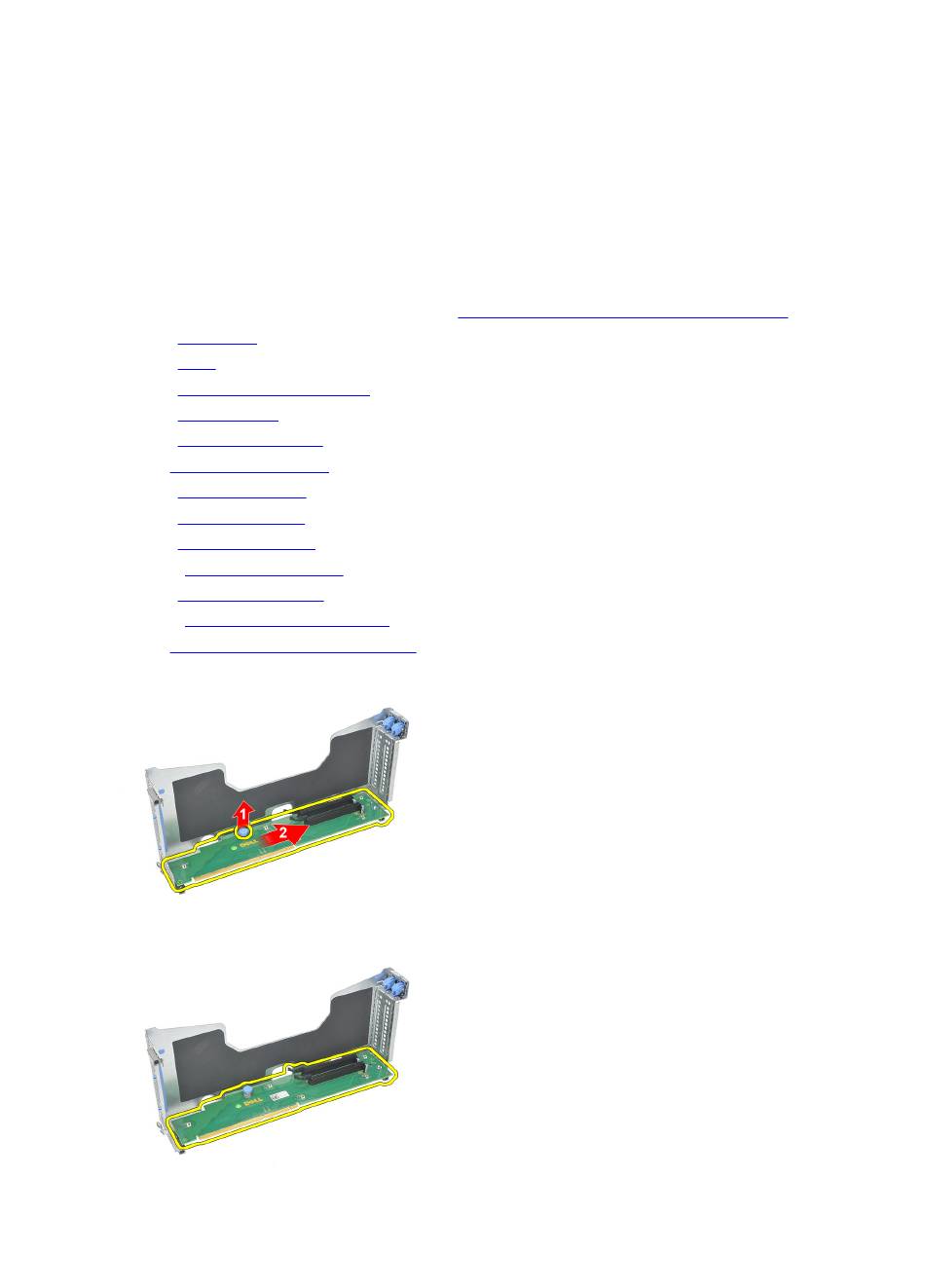

15. Soulevez la languette de dégagement et faites délicatement glisser la carte de montage centrale vers la droite.
16. Soulevez la carte de montage centrale et dégagez-la de l'ordinateur.
