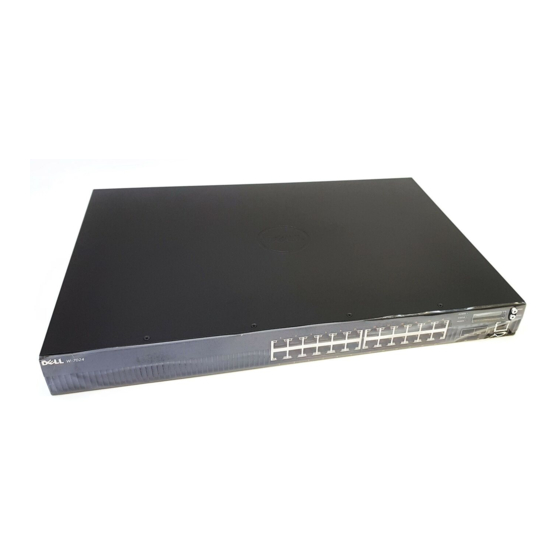

- Page 1 Contrôleur Dell Networking W-7024 Guide d'installation...
- Page 2 ® Management System . Dell™, le logo DELL™ et PowerConnect™ sont des marques de commerce de Dell Inc. Tous droits réservés. Les spécifications fournies dans ce manuel sont sujettes à modifications sans préavis. Conçu aux États-Unis. Toutes les autres marques sont la propriété de leurs détenteurs respectifs.
-
Page 3: Table Des Matières
Menu du mode ACL Désactivation de l'afficheur ACL Interface USB Port console série Adaptateur de port console série Port console micro-USB Pilote micro-USB Module d'alimentation Point de mise à la terre Installation Contrôleur Dell Networking W-7024 | Guide d'installation Table des matières | 3... - Page 4 Spécifications du contrôleur W-7024 Physiques Spécifications électriques Spécifications d'exploitation Spécifications de stockage Sécurité et conformité aux réglementations Nom de modèle réglementaire Interférences électromagnétiques États-Unis Périphérique de Classe A selon la FCC 4 | Table des matières Contrôleur Dell Networking W-7024 | Guide d'installation...
- Page 5 Déclaration de conformité de l'Union européenne Déclaration relative à la batterie Règles à respecter pour la mise au rebut de votre équipement Dell Mise au rebut des équipements électriques et électroniques Directive de l'Union européenne relative aux substances dangereuses (RoHS)
-
Page 7: Préface
Préface Ce document décrit les fonctions matérielles du contrôleur Dell Networking W-7024. Il présente en détail les caractéristiques physiques et les performances du contrôleur, et explique comment installer le contrôleur et ses accessoires. Présentation du guide Contrôleur W-7024 , page 9, décrit la partie matérielle et les composants du contrôleur W-7024. -
Page 9: Contrôleur W-7024
2 ports 10GBASE-X 2 048 REMARQUE : le contrôleur W-7024 nécessite le logiciel Dell Networking W-Series ArubaOS 6.4.3.1 ou une version ultérieure. Vérification du contenu de l'emballage REMARQUE : contactez votre fournisseur si l'un des éléments est incorrect, manquant ou endommagé. Nous vous conseillons de... -
Page 10: Composants Du Contrôleur W-7024
Contrat de licence logicielle Dell (imprimé) REMARQUE : des accessoires en option vendus séparément sont disponibles pour le contrôleur W-7024. Contactez votre représentant Dell pour obtenir de plus amples informations et obtenir de l'aide. Composants du contrôleur W-7024 Cette section présente le composant et son emplacement sur le contrôleur W-7024. -
Page 11: Ports D'accès
15,4 W maximum, ainsi que la norme IEEE 802.3at PoE+ (Power over Ethernet Plus), qui permet de fournir un courant continu de 30,0 W maximum aux appareils connectés. Toutefois, l'alimentation par port est limitée par la puissance PoE totale disponible sur le châssis. Contrôleur Dell Networking W-7024 | Guide d'installation Contrôleur W-7024 | 11... -
Page 12: Voyants Du Port D'accès
Le contrôleur W-7024 est équipé de deux ports 10GBase-X (SFP+) en liaison montante (24 et 25). Ces ports sont conçus pour être utilisés avec les modules SFP/SFP+ . Reportez-vous à l'Illustration 12 | Contrôleur W-7024 Contrôleur Dell Networking W-7024 | Guide d'installation... -
Page 13: Voyants Du Port De Liaison Montante
Les câbles à raccordement direct (DAC) sont installés dans un port de liaison montante de la même manière qu'un module SFP/SFP+. Pour une liste complète des câbles à raccordement direct et modules SFP/SFP+ pour les contrôleurs, consultez le Tableau 7 et le Tableau Contrôleur Dell Networking W-7024 | Guide d'installation Contrôleur W-7024 | 13... -
Page 14: Port De Gestion
REMARQUE : les câbles et pièces optiques de fabricants tiers non approuvés ne sont ni testés ni pris en charge par Dell ; par conséquent, Dell ne garantit pas leur fonctionnalité lorsqu'ils sont utilisés avec des contrôleurs Dell. Pour plus d'informations sur le mode d'installation d'un module SFP/SFP+ ou d'un câble à raccordement direct, consultez la section « ... -
Page 15: Voyants Power, Status Et Peered
ACL, utilisez les deux boutons de navigation situés à droite de l'écran. Reportez-vous à l'Illustration Menu : ce bouton permet de parcourir les menus de l'afficheur ACL Enter : ce bouton permet de valider et d'exécuter l'action présentée sur l'afficheur ACL Contrôleur Dell Networking W-7024 | Guide d'installation Contrôleur W-7024 | 15... -
Page 16: Menu Du Mode Acl
En outre, seul le menu Maintenance peut être désactivé. Cela permet de modifier le comportement de l'afficheur ACL et d'afficher l'état des périphériques, mais empêche les mises à niveau et les changements de configuration. 16 | Contrôleur W-7024 Contrôleur Dell Networking W-7024 | Guide d'installation... -
Page 17: Interface Usb
Bits de données Parité Bits d'arrêt Contrôle du flux 9 600 Aucune Aucun ATTENTION : le port console est compatible uniquement avec les périphériques RS-232. Non-RS-232 devices, such as APs, are not supported. Contrôleur Dell Networking W-7024 | Guide d'installation Contrôleur W-7024 | 17... -
Page 18: Adaptateur De Port Console Série
USB est prioritaire par rapport à celle de la console RJ-45. Pilote micro-USB Pour utiliser le port console micro-USB, installez le pilote micro-USB Dell sur le système devant gérer le contrôleur. Le pilote est disponible en téléchargement sur download.dell-pcw.com, sous Tools & Resources. -
Page 19: Installation
19 pouces à deux montants. ATTENTION : utilisez uniquement les câbles, cordons d'alimentation, adaptateurs secteurs et batteries inclus ou spécifiés par Dell. Le cordon d'alimentation ne doit pas être utilisé avec des équipements électriques autres que ceux spécifiés par Dell. Précautions Assurez-vous que le rack est installé... -
Page 20: Montage Sur Rack (Standard/Avant)
Pour installer un contrôleur W-7024 à l'avant d'un rack Telco standard 19 pouces à deux montants : 1. Placez les supports de montage sur les trous de montage de part et d'autre du contrôleur, vers l'avant (reportez- vous à l'Illustration 20 | Installation Contrôleur Dell Networking W-7024 | Guide d'installation... -
Page 21: Montage Sur Rack (Intermédiaire)
Outils et équipement requis Les outils et équipements suivants sont nécessaires pour installer un contrôleur W-7024 au milieu du rack : Supports de fixation intermédiaire (x2) (fournis dans le kit d'accessoires) Contrôleur Dell Networking W-7024 | Guide d'installation Installation | 21... -
Page 22: Instructions D'installation
REMARQUE : ménagez un espace minimal de 10 cm sur les côtés gauche et droit du contrôleur pour assurer une circulation de l'air et une ventilation correctes. Prévoyez également un espace supplémentaire à l'avant et l'arrière du contrôleur pour accéder aux câbles réseau, aux voyants d'état et au cordon d'alimentation. 22 | Installation Contrôleur Dell Networking W-7024 | Guide d'installation... -
Page 23: Installation Sur Une Table Ou Une Étagère
1. Fixez les supports de montage sur les trous de montage situés sur les côtés du contrôleur avec les huit vis des supports de montage (quatre par support) et un tournevis adapté (reportez-vous à l'Illustration 12). Contrôleur Dell Networking W-7024 | Guide d'installation Installation | 23... - Page 24 4. Alignez les trous du support de fixation sur les trous pratiqués dans le mur (reportez-vous à l'Illustration 13). 5. Utilisez des vis adaptées pour fixer le contrôleur. Illustration 13 : Installation du support mural 24 | Installation Contrôleur Dell Networking W-7024 | Guide d'installation...
-
Page 25: Connexion Et Déconnexion Du Cordon D'alimentation
Installation d'un module SFP/SFP+ Retrait d'un module SFP/SFP+ Procédure de retrait d'un module SFP/SFP+ : 1. Ouvrez et déverrouillez le module SFP/SFP+. 2. Retirez le module de son port en tirant dessus. Contrôleur Dell Networking W-7024 | Guide d'installation Installation | 25... -
Page 26: Connexion D'un Câble En Fibre Optique Lc
Déconnexion d'un câble en fibre optique LC Pour déconnecter un câble en fibre optique LC d'un module SFP-SX ou SFP-LX, appuyez sur la poignée de l'émetteur-récepteur pour libérer le câble et tirez sur ce câble en même temps. 26 | Installation Contrôleur Dell Networking W-7024 | Guide d'installation... -
Page 27: Spécifications, Sécurité Et Conformité
Information fourni avec ce produit. ATTENTION : les contrôleurs Dell doivent être installés par un installateur professionnel. Cet installateur doit s'assurer que le contrôleur est mis à la terre et que le circuit de mise à la terre est conforme aux codes électriques locaux et nationaux en vigueur. -
Page 28: Nom De Modèle Réglementaire
Cet appareil numérique ne dépasse pas les limites de la classe A concernant les émissions de bruit radioélectrique provenant d'appareils électriques, comme spécifié dans la norme ICES-003 du Département des Communications relative aux équipements provoquant des interférences intitulée « Appareils numériques ». Japon (VCCI) 28 | Spécifications, sécurité et conformité Contrôleur Dell Networking W-7024 | Guide d'installation... -
Page 29: Règles À Respecter Pour La Mise Au Rebut De Votre Équipement Dell
Mise au rebut des équipements électriques et électroniques Les produits Dell en fin de vie utile sont soumis à des pratiques de collecte et de traitement différentes dans les pays membres de l'UE, en Norvège et en Suisse, et portent par conséquent le symbole illustré... -
Page 30: Directive De L'union Européenne Relative Aux Substances Dangereuses (Rohs)
(notamment les soudures des assemblages de circuits imprimés), le cadmium, le mercure, le chrome hexavalent et le brome. Certains produits Dell sont sujets aux exemptions prévues dans la directive RoHS à l'annexe 7 (plomb des soudures de circuits imprimés). Les produits et les emballages portent le symbole « RoHS »...
