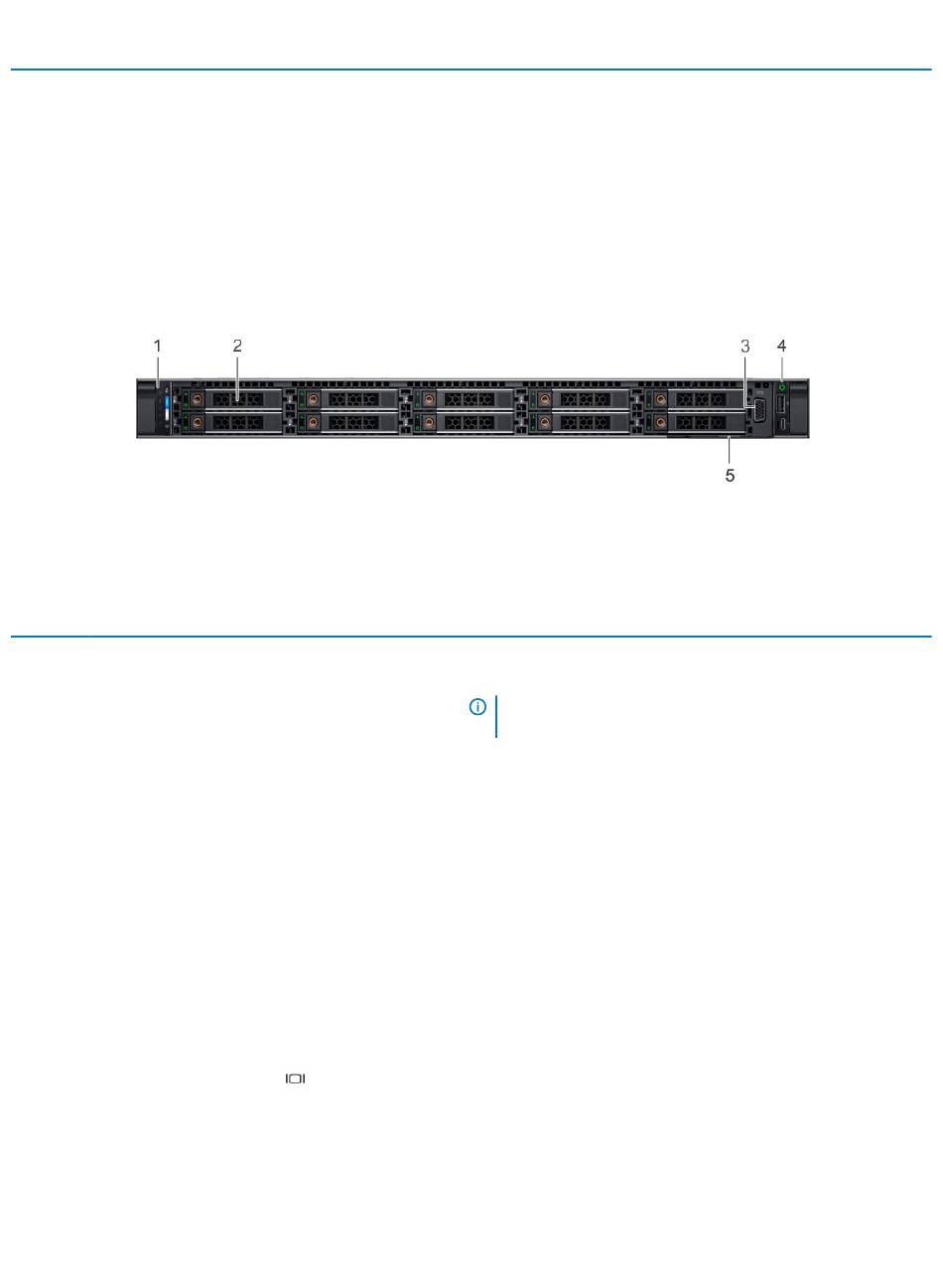

Figure 4. Vue avant d'un système de 10 disques de 2,5 pouces
Tableau 3. Composants disponibles à l'avant du système
Élément Ports, panneaux, et
logements
1 Panneau de commande
gauche
2 Logements de disque
3 Port VGA
4 Panneau de commande
droit
Ports, panneaux, et logements
Plaquette d'information
Icon
S.O.
S.O.
S.O.
Icon
S.O.
Description
Comporte le voyant LED d'état d'intégrité du système et d'ID du
système, ainsi que le voyant de l'option iDRAC Quick Sync 2 (sans fil).
REMARQUE : Le voyant de l'option iDRAC Quick Sync 2 est
disponible sur certaines configurations uniquement.
• Voyant LED d'état : vous permet d'identifier les composants
matériels défectueux. Il peut y avoir jusqu'à cinq voyants LED
d'état et une barre de voyants LED d'intégrité du système globale
(intégrité du châssis et ID du système). Pour en savoir plus,
reportez-vous à la section
• Quick Sync 2 (sans fil) : indique un système compatible avec la
fonction Quick Sync. La fonction Quick Sync est disponible en
option. Elle permet de gérer le système à l'aide de périphériques
mobiles. Elle regroupe l'inventaire matériel ou micrologiciel ainsi
que différentes informations sur le diagnostic et les erreurs
concernant le système, que vous pouvez utiliser pour dépanner le
système. Pour plus d'informations, consultez le Guide d'utilisation
d'iDRAC sur Dell.com/poweredgemanuals.
Permettent d'installer les disques pris en charge sur votre système.
Pour plus d'informations sur les disques, voir la section
Caractéristiques techniques.
Permet de connecter un appareil d'affichage au système. Pour plus
d'informations, voir la section
Inclut le bouton d'alimentation ainsi que le port USB, le
microport iDRAC Direct et le voyant LED d'état iDRAC Direct.
Présentation du système Dell EMC PowerEdge R640
Description
Une étiquette d'informations est
une étiquette amovible qui
contient des informations
système, telles que le numéro de
série, la carte NIC,
l'adresse MAC, etc. Si vous avez
opté pour l'accès par défaut
sécurité à l'iDRAC, l'étiquette
d'informations contient
également le mot de passe par
défaut sécurisé iDRAC.
Voyants d'état.
Caractéristiques techniques.
