7.0 Interface PC
7.1 Protocole de l'interface PC de série
RS-232

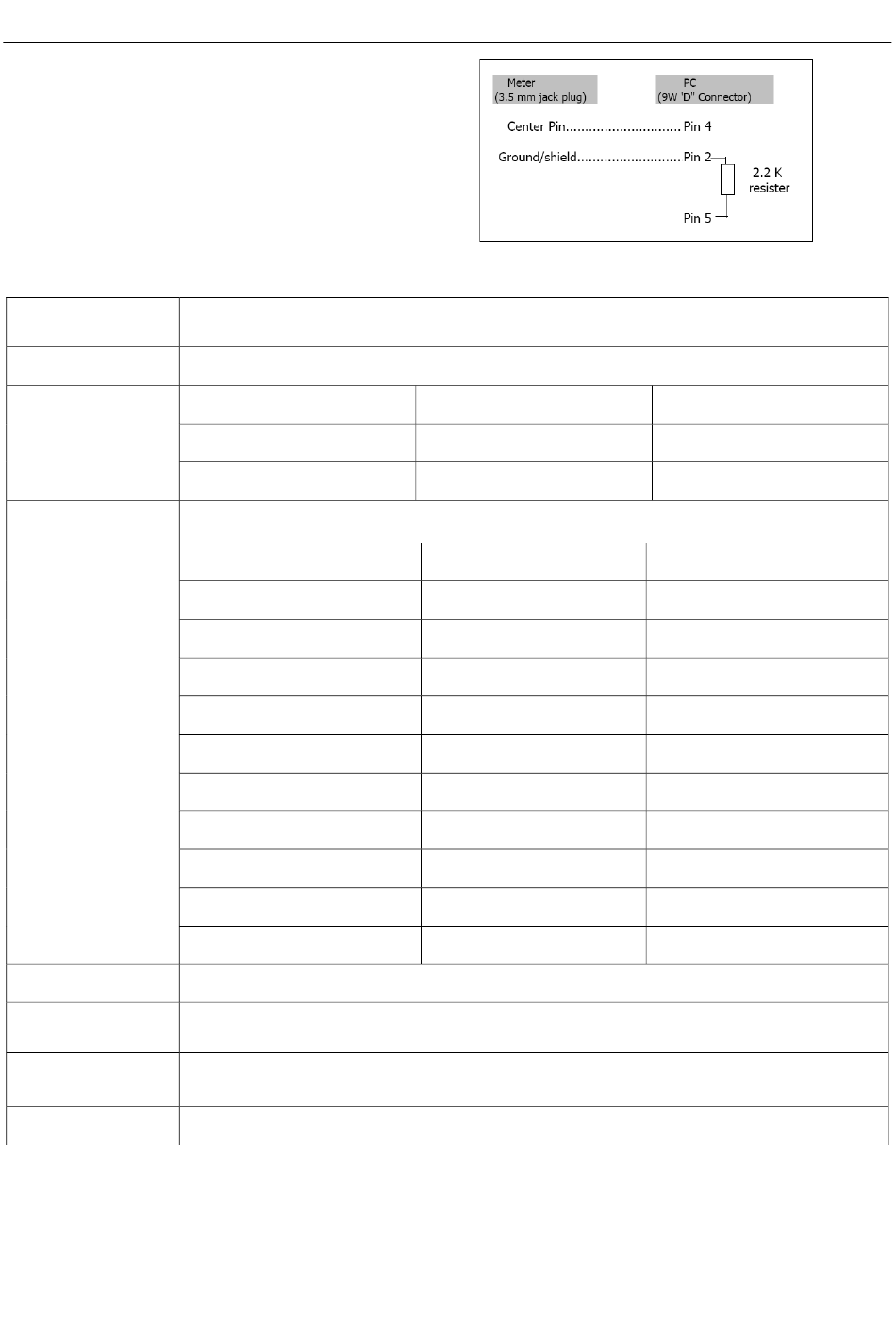

L'appareil est équipé d'une prise de téléphone de
diamètre 3,5 mm (3-16, Fig. 1) aux fins d'utilisation
de l'interface PC. La sortie constitue un flux continu
de données sur 16 bits. Le flux continu de données
sur 16 bits est configuré comme suit :
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
D15
D14
D13
D12 et D11
D10
D9
D8 to D1
D0
Paramètres de RS232
Débit en Bauds : 9 600 ; Parité : Aucune parité
Nbre de bits de données : 8 bits de données
Bit d'arrêt : 1 Bit d'arrêt
Démarrer Word
4
1 CH = 1
4 CH = 1 to 4
7 CH = 1 to 7
Indicateur de l'écran
31 = HZ
32 = DEGRÉ
48 = K WATT
50 = AC V
52 = AC A
64 = KVA
65 = KW/HR
B6 = KACV
B7 = MACV
B8 = KACA
B9 = MACA
Polarité (0 = Positive ; 1 = Négative)
Point décimal (DP), position de la droite vers la gauche 0 = Aucun DP, 1 = 1
DP, 2 = 2 DP, 3 = 3 DP
Lecture affichée, D1 = LSD, D8 = MSD
Par exemple : Lecture affichée = 1 234 ; D8 à D1 : 00001234
Fermer Word
2 CH = 1 to 2
5 CH = 1 to 5
8 CH = 1 to 8
C0 = MW
C1 = GW
C2 = TW
C3 = MVA
C4 = GVA
C5 = TVA
C6 = KVAR
C7 = MVAR
C8 = GVAR
C9 = TVAR
D0 = MW/Hr
36
3 CH = 1 to 3
6 CH = 1 to 6
9 CH = 1 to 9
D1 = GW/Hr
D2 = TW/Hr
D3 = KVA/Hr
D4 = MVA/Hr
D5 = GVA/Hr
D6 = TVA/Hr
D7 = KVAR/Hr
D8 = MVAR/Hr
D9 = GVAR/Hr
E0 = TVAR/Hr
F9 = PF; G2 = PFH
382100-fr-FR_V2.5 4/15
