5.4

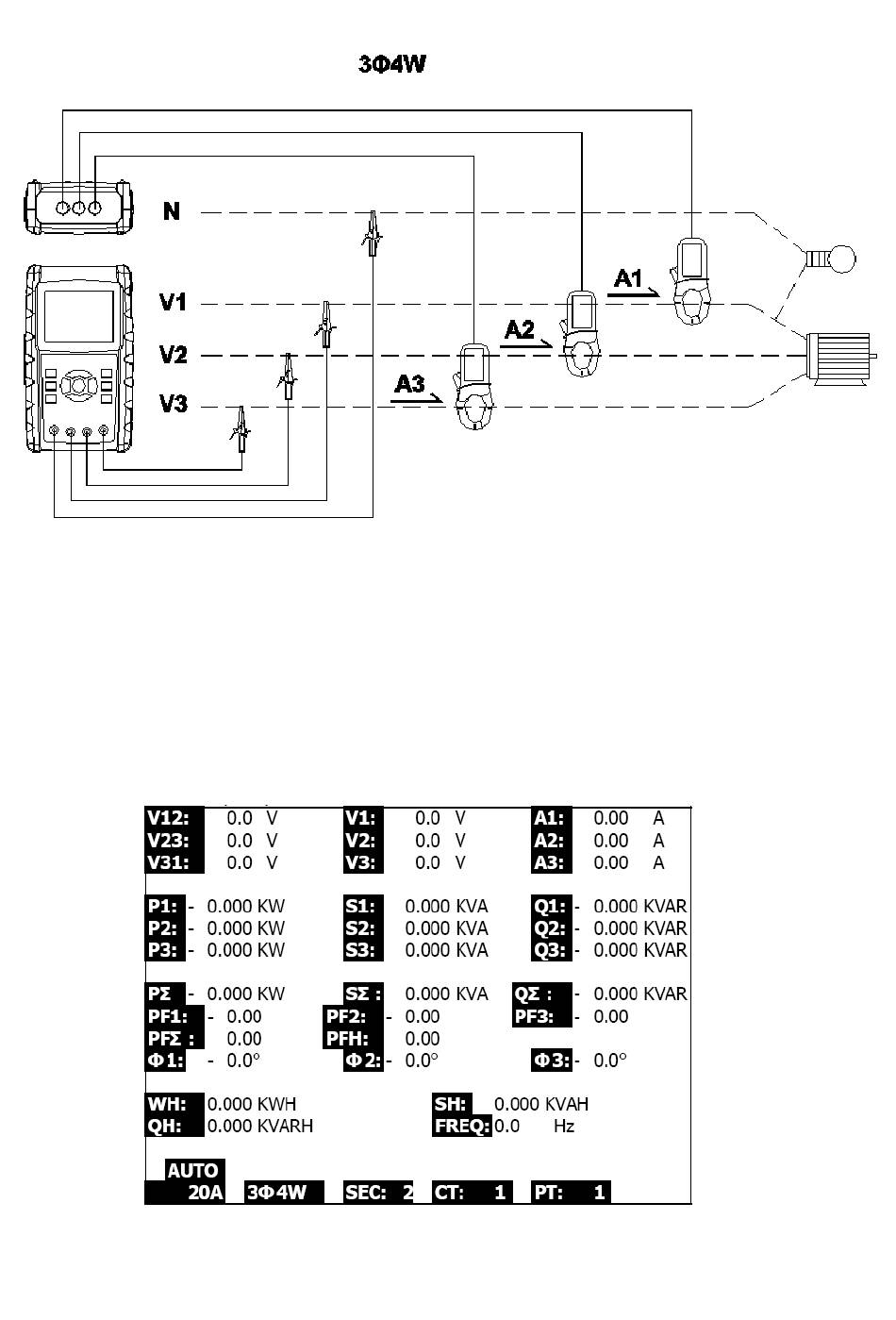

Mesure 3Φ 4W (système triphasé à 4 fils)
1.
Mettez l'appareil SOUS TENSION en appuyant sur la TOUCHE POWER, puis appuyez
sur la TOUCHE 3Φ 4Φ pour sélectionner le système 3Φ 4W. Le nom du système choisi
s'affiche dans la partie inférieure gauche de l'écran 2
2.
Raccordez la tension de ligne L1, L2, L3 et Vn aux bornes V1, V2 et V3 et N de l'appareil.
3.
Raccordez les trois (3) pinces (A1, A2 et A3) aux conducteurs A1, A2 et A3
4.
Raccordez les pinces (A1, A2 et A3) aux bornes A1, A2 et A3 de l'appareil.
5.
Les facteurs de mesures associés s'affichent sur l'écran
6.
Les définitions des mesures peuvent être consultées en Annexe 1 (5-11)
Fig. 5-4
28
