4.0 Préparation de la prise de mesures
4-1 Écran d'ouverture
1. Lorsque l'appareil est mis sous tension, l'écran d'initialisation s'affiche avec le message «
Veuillez patienter » adressé à l'utilisateur.
2. L'appareil recherche également une carte mémoire SD insérée. L'indicateur « SD check »
s'affiche sur l'écran. Si une carte SD a été insérée, l'écran clignotant s'éteint au bout de
quelques secondes. Lorsqu'aucune carte n'est insérée, l'écran affiche « No disk ».
4-2 Écran principal
L'écran principal affiche toutes les données des mesures de puissance.
4.3 Disposition du clavier
1. TOUCHE POWER (3-7, Fig. 1) : Appuyez sur cette touche pour mettre l'appareil SOUS/HORS
TENSION
2. TOUCHE 1Φ 3Φ (phase/câble) (3-2, Fig. 1) : Appuyez sur cette touche pour sélectionner la
fonction de mesures (1P/2W, 1P/3W, 3P/3W, 3P/4W)
3. TOUCHE RANGE (Courant) A (3-10, Fig. 1) : Appuyez sur cette touche pour passer du mode
de courant AUTO RANGE (sélection automatique de gamme) au mode MANUAL RANGE
(sélection manuelle de gamme)
4. TOUCHE REC (3-9, Fig. 1) : Touche d'enregistrement des données sur la carte mémoire SD
5. TOUCHE HOLD (3-5, Fig. 1) : Appuyez sur cette touche pour figer l'affichage de la lecture.
6. TOUCHE BACKLIGHT (3-6, Fig. 1) : Appuyez sur cette touche pour ALLUMER ou ÉTEINDRE
le rétro-éclairage de l'écran LCD
7. TOUCHE SETUP (3-12, Fig. 1) : Appuyez sur cette touche pour configurer une fonction avant
une prise de mesures
8. TOUCHE EXIT (3-8, Fig. 1) : Appuyez sur cette touche pour quitter l'écran de configuration.
9. TOUCHE SHIFT (3-11, Fig. 1) : Elle sert à la programmation des fonctions accessibles sur
l'écran de configuration
10. TOUCHE UP (▲) (3-3, Fig. 1) : Appuyez sur cette touche pour déplacer le curseur vers le haut
11. TOUCHE DOWN (▼) (3-4, Fig. 1) : Appuyez sur cette touche pour déplacer le curseur vers le
bas

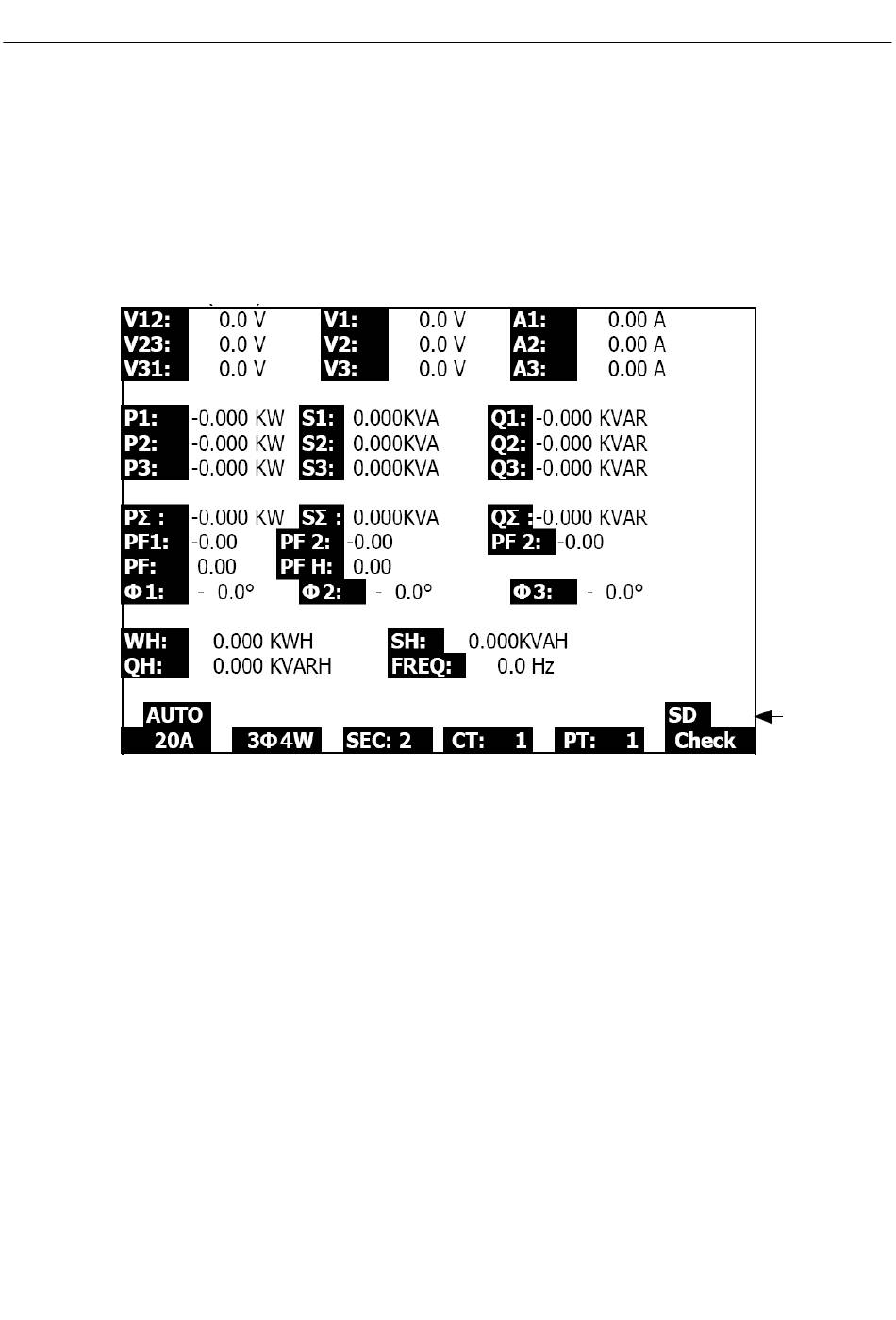

Figure 4-2 : Écran principal
10
