5.2 Mesure 1Φ3W (système monophasé à 3 fils)
1.
Mettez l'appareil sous tension en appuyant sur la TOUCHE POWER, puis utilisez la
TOUCHE « 1Φ 3Φ » pour sélectionner le système 1Φ 3W. Le nom de la configuration
choisie sera affiché dans la partie inférieure gauche de l'écran 2.
2.
Raccordez la tension de ligne L1, L2 et Vn (Neutre) aux bornes V1, V2 et N de l'appareil.
3.
Raccordez les deux (2) pinces (A1 et A2) aux conducteurs (A1) et (A2)
4.
Raccordez la pince 1 et la pince 2 (A1 et A2) aux bornes A1 et A2 de l'appareil
5.
Les facteurs de mesures associés s'affichent sur l'écran
6.
Les définitions des mesures peuvent être consultées en Annexe 1 (5-11)

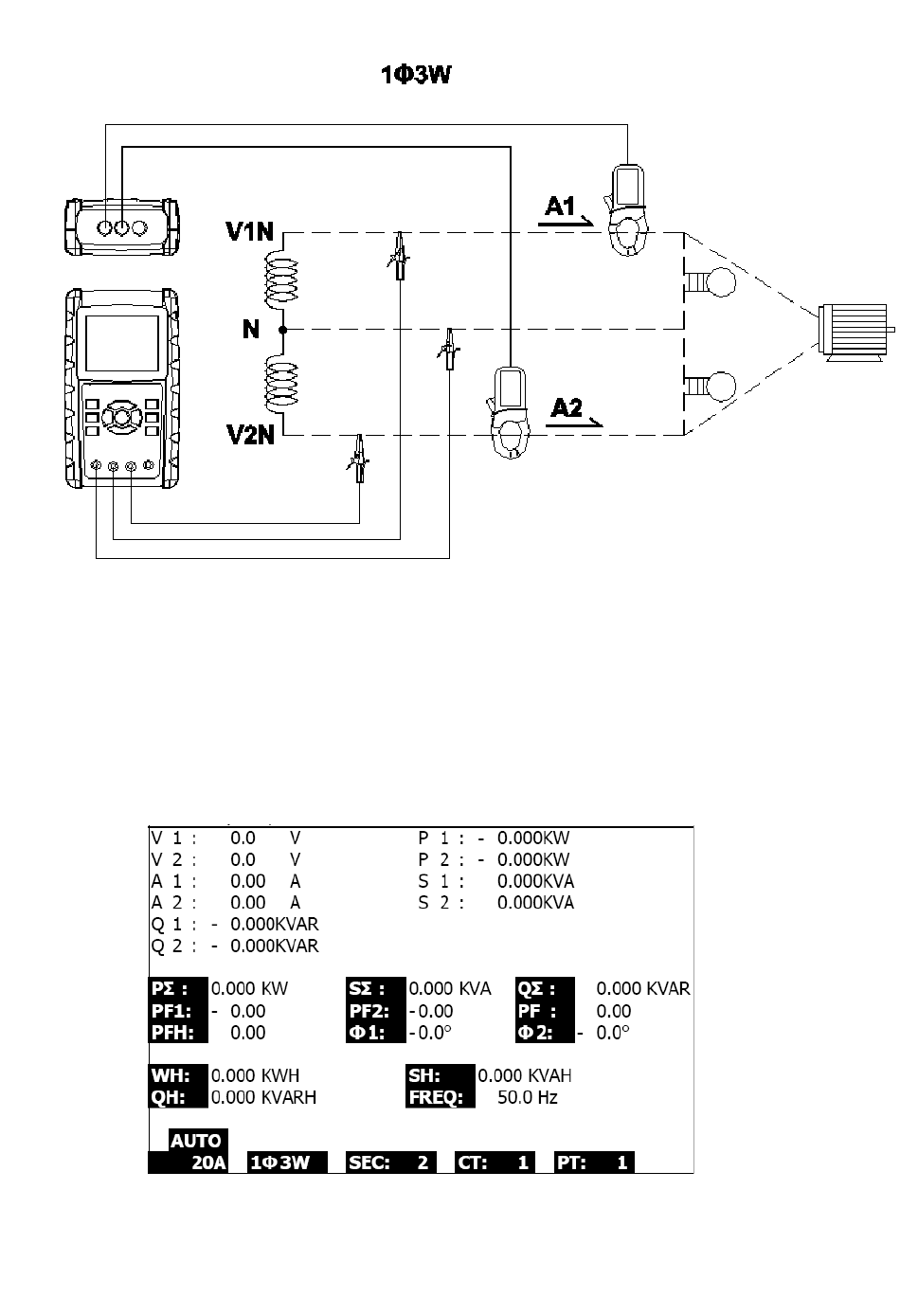

Fig. 5-2
