5.3
Mesure 3Φ 3W (système triphasé à 3 fils)
1.
Mettez l'appareil sous tension en appuyant sur la TOUCHE POWER, puis utilisez la
TOUCHE « 1Φ 3Φ » pour sélectionner le système 3Φ 3W. Le nom de la configuration
choisie sera affiché dans la partie inférieure gauche de l'écran 2.
2.
Raccordez la tension de ligne L1, L2 et L3 aux bornes V1, V2 et V3 de l'appareil.
3.
Raccordez les trois (3) pinces (A1, A2 et A3) aux conducteurs A1, A2 et A3
4.
Raccordez les trois (3) pinces à l'appareil en utilisant les bornes A1, A2 et A3.
5.
Les facteurs de mesures associés s'affichent sur l'écran
6.
Les définitions des mesures peuvent être consultées en Annexe 1 (5-11)

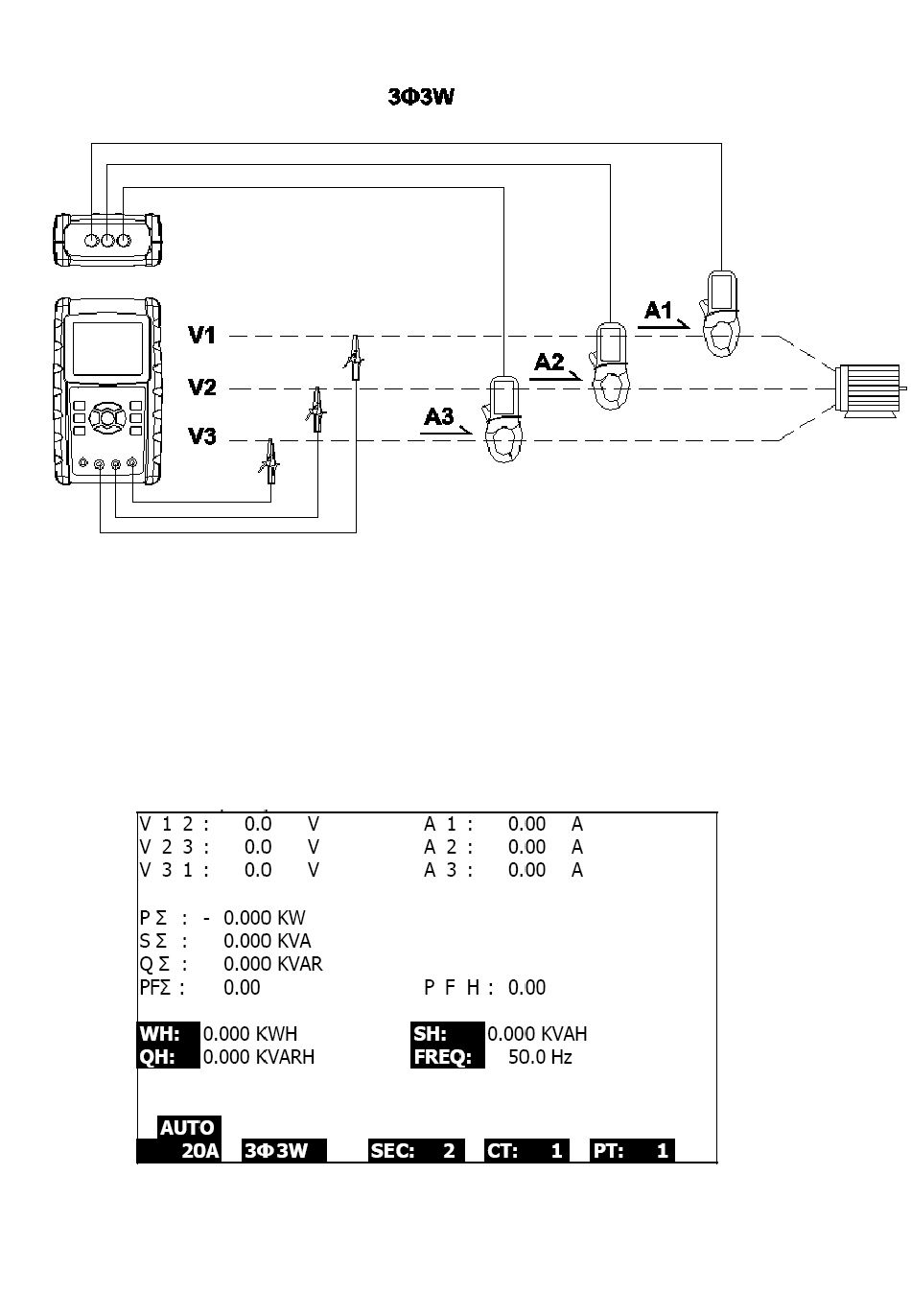

Fig. 5-3
