5.0 Instructions relatives aux prises de mesures
5.1

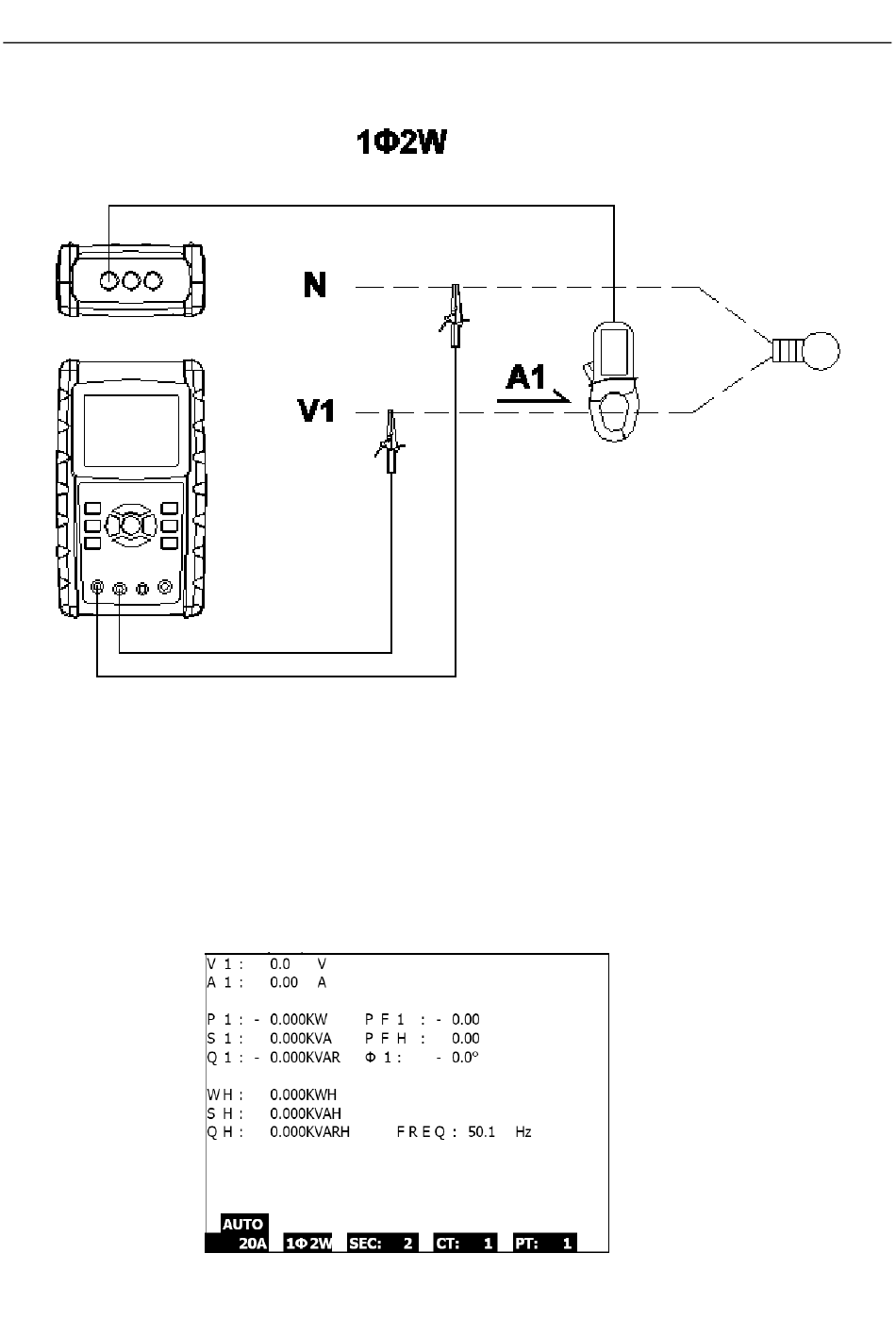

Mesure 1Φ2W (système monophasé à 2 fils)
1.
Mettez l'appareil sous tension en appuyant sur la TOUCHE POWER, puis utilisez la
TOUCHE « 1Φ3Φ » pour sélectionner le système 1Φ 2W. Le nom du système
sélectionné sera affiché dans la partie inférieure gauche de l'écran 2
2.
Raccordez la tension de ligne L1, Vn (Neutre) aux bornes V1 et N de
l'appareil.
3.
Raccordez la pince (A1) au conducteur (A1)
4.
Raccordez la pince 1 (A1) à la borne A1 de l'appareil
5.
Les facteurs de mesures associés s'affichent sur l'écran
6.
Les définitions des mesures peuvent être consultées en Annexe 1 (5-11)
25
Fig. 5-1
