Affichage De L'angle De Phase Des Harmoniques - Extech Instruments PQ3350 Manuel D'utilisation

a. Configurez l'instrument pour mesurer
1P2W ou1P3W). Pour visualiser l'analyse harmonique de la tension ou du courant,
appuyez sur le bouton HARMO .
b. Une fois le bouton HARMO appuyé, la forme d'onde s'affiche dans la partie gauche de
l'écran LCD, et les harmoniques du premier au cinquantième rang s'affichent dans la
partie droite de l'écran LCD.
c. Les valeurs positives et négatives de crête s'affichent dans la forme d'onde (Vpk).
d. La valeur « true RMS » (valeur efficace vraie) et la distorsion harmonique totale de la
tension ou du courant s'affichent sous la forme d'onde.
e.
Le curseur (flèche ↑) indique le rang harmonique actuel . La fréquence (HZ) s'affiche
en regard du curseur. Le pourcentage d'harmoniques (%) s'affiche sous le curseur. La
magnitude des harmoniques (V ou A) ou l'angle de phase s'affiche en regard du
pourcentage %.
f. Appuyez sur le bouton SETUP à plusieurs reprises jusqu'à ce que HAR soit en
surbrillance.
g. Pour déplacer le curseur vers l' harmonique suivante, utilisez le bouton ◄ou►.
h. Pour afficher la page suivante (rangs 51 à 99), appuyez sur le bouton ► pour passer au
ème
50 rang ou appuyez sur le bouton ◄ pour passer au 1
REMARQUE : Au cas où la forme d'onde est sectionnée au niveau de la crête ou trop
petite sur l'écran LCD, appuyez sur le bouton GAMME pour sélectionner la gamme
HIGH ou LOW pour obtenir un meilleur affichage. L'indicateur de gamme est le symbole
situé après l'unité de la valeur RMS, L ou H.

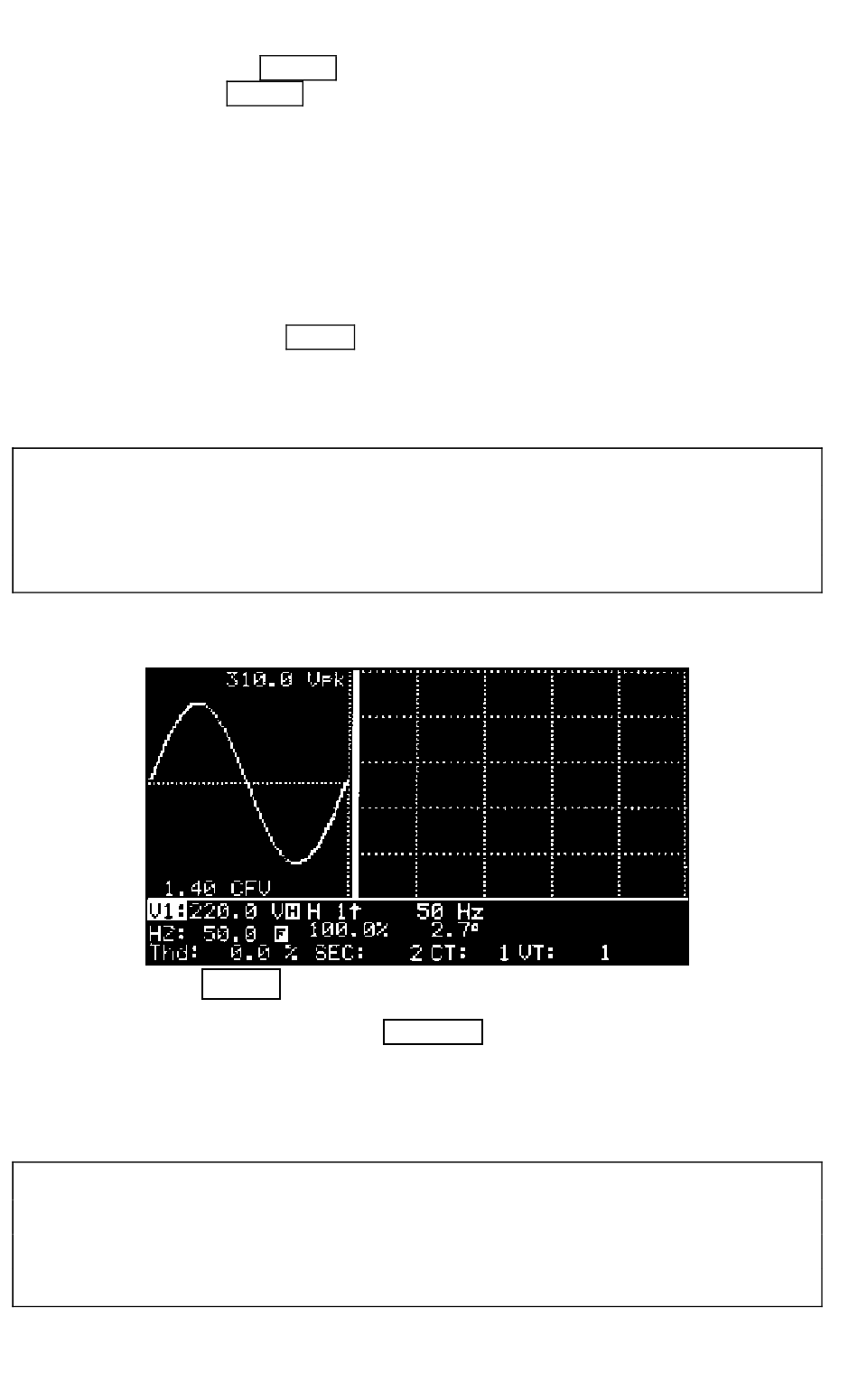

Affichage de l'angle de phase des harmoniques

Lorsque le bouton HARMO est appuyé, la magnitude de chaque harmonique s'affiche.
Pour examiner l'angle de phase de chaque harmonique, appuyez sur le bouton PHASE.
L'angle de phase s'affiche à côté de l'icône %. V1 ne se déclenche pas à 0 degré
précisément ; le déclenchement peut se produire quelques degrés après « 0 ». Les signaux
restants (V2, V3, I1, I2, I3) sont échantillonnés au déclenchement de V1. En d'autres
termes, les angles de phase de V2, V3, I1, I2 et I3 sont échantillonnés par rapport à V1. Par
exemple, si V1, I1 présentent une différence de phase de 30 degrés, ils s'affichent comme
V1 (2 degrés), I1 (32 degrés) dans l'analyse harmonique.
REMARQUE : Au cas où la forme d'onde est sectionnée au niveau de la crête ou trop
petite sur l'écran LCD, appuyez sur le bouton RANGE pour sélectionner la gamme
HIGH ou LOW pour obtenir un meilleur affichage. L'indicateur de gamme est le symbole
situé après l'unité de la valeur RMS, L ou H.
tout système d'alimentation (3P4W, 3P3W,
er
rang.
