4 Utilisation QUANTRON-E2
Il vous reste ensuite encore à définir le nombre d'impulsions du signal de vitesse.
si vous avez connaissance du nombre d'impulsions exact, vous pouvez le saisir
directement :
8. Ouvrir l'entrée de menu Tracteur (km/h) > Modifier calibrage > Imp/100m.
 L'écran affiche le menu Impulsions pour la saisie manuelle du nombre
d'impulsions.
La saisie de valeurs dans l'unité de commande est décrite dans le chapitre
4.12.2: Saisie de valeurs au moyen de la touche du curseur, page
Si vous ne connaissez pas le nombre d'impulsions exact, démarrez le trajet de
calibrage.
9. Appuyer sur la touche de fonction F4 (100 m AUTO).
 L'écran de commande Trajet de calibrage est affiché à l'écran.
3

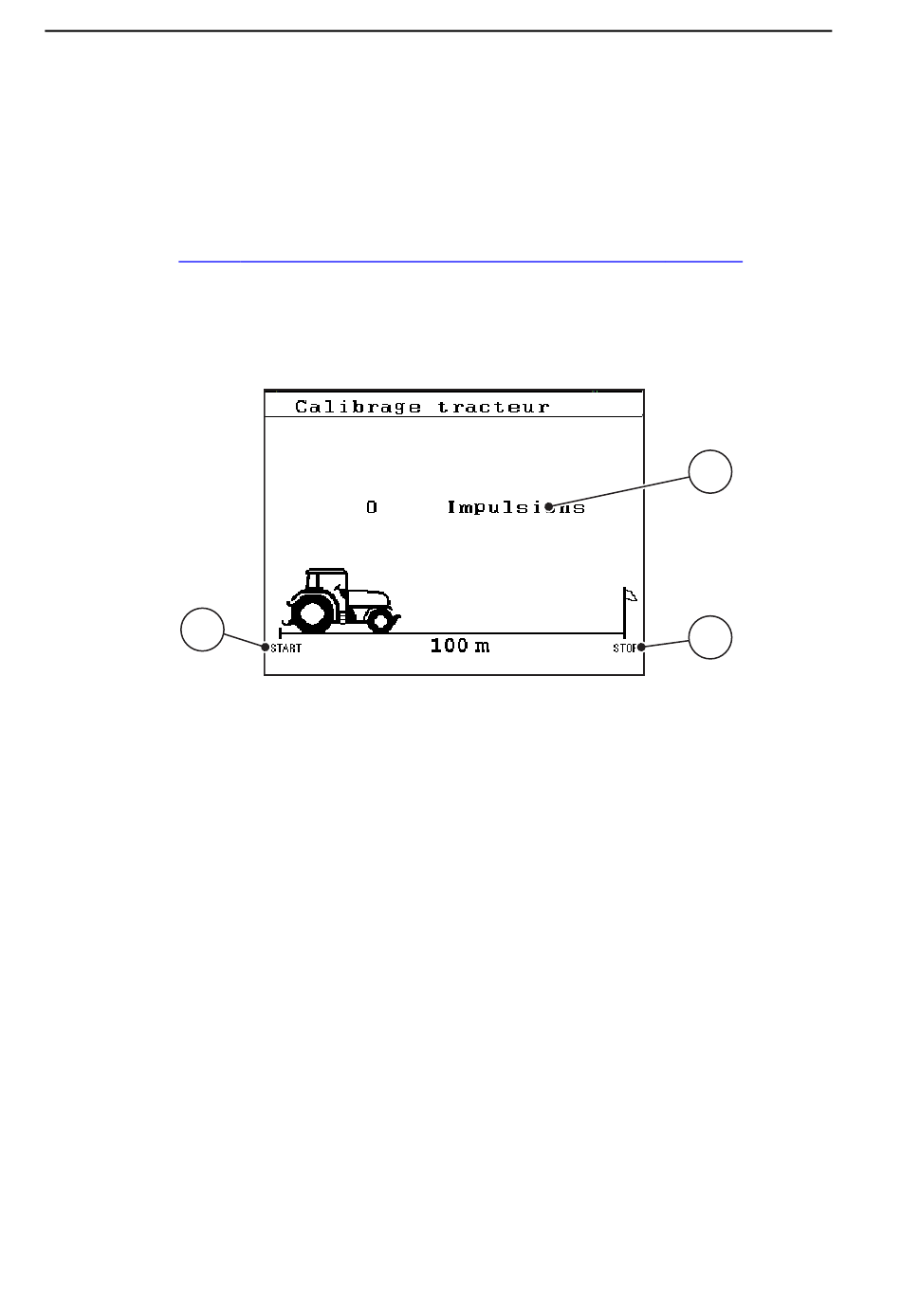

Figure 4.23 : Écran de commande Trajet de calibrage signal de vitesse
[1] Affichage impulsions
[2] Arrêt de la saisie des impulsions
[3] Démarrage de la saisie des impulsions
10. Au point de départ du trajet de référence, appuyer sur la touche F1.
 L'affichage des impulsions est à présent sur zéro.
 L'unité de commande est prête à compter les impulsions.
11. Effectuer un trajet de référence de 100 m.
12. Arrêter le tracteur à la fin du trajet de référence.
13. Appuyer sur la touche de fonction F4.
 L'écran affiche le nombre d'impulsions reçues.
14. Appuyer sur la touche entrée.
 Le nouveau nombre d'impulsions est sauvegardé.
 Vous revenez au menu de calibrage.
