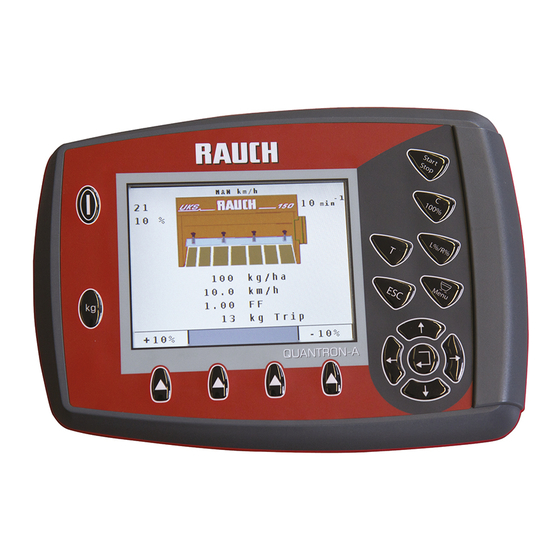

NOTICE D'INSTRUCTIONS
Lire attentivement
avant la mise en
service !
À conserver pour une uti-
lisation ultérieure
Cette notice d'instructions et de mon-
tage fait partie de la machine. Les four-
nisseurs de machines neuves et
d'occasion sont tenus de documenter
par écrit que la notice d' instructions et
de montage et d'utilisation a été livrée
Notice originale
c
avec la machine et remise au client.
5901244-
-fr-0617

Publicité

Table des Matières
loading

Manuels Connexes pour Rauch QUANTRON-A

Sommaire des Matières pour Rauch QUANTRON-A

  • Page 1 NOTICE D'INSTRUCTIONS Lire attentivement avant la mise en service ! À conserver pour une uti- lisation ultérieure Cette notice d'instructions et de mon- tage fait partie de la machine. Les four- nisseurs de machines neuves et d'occasion sont tenus de documenter par écrit que la notice d' instructions et de montage et d'utilisation a été...
  • Page 2 Préface Cher client, En achetant l'unité de commande QUANTRON-A pour l'épandeur universel UKS et LINUS, vous avez prouvé la confiance que vous avez dans nos produits. Nous vous en remercions ! Nous vou- lons être à la hauteur de cette confiance. Vous avez acquis une unité de commande fiable et ef- ficace.

  • Page 3: Table Des Matières

    Table des Matiières Préface Consignes à l'attention de l'utilisateur À propos de la présente notice d'instructions ......1 Consignes relatives à...
  • Page 4 Table des Matiières Commande QUANTRON-A Allumer l'unité de commande ......... . 21 Naviguer dans les menus.
  • Page 5 Table des Matiières Épandage avec l'unité de commande QUANTRON-A Consultation de la quantité d'engrais résiduelle pendant l'épandage ... 65 Épandage en mode de fonctionnement AUTO km/h ......66 Épandage en mode de fonctionnement MAN km/h .
  • Page 6 Table des Matiières...

  • Page 7: Consignes À L'attention De L'utilisateur

    être conservée à portée de main sur le site d'exploitation de l'unité de commande (par exemple dans le tracteur). La notice d'instructions ne vous exonère pas de votre responsabilité en tant qu'exploitant et opérateur de l'unité de commande QUANTRON-A. Consignes relatives à la représentation 1.2.1 Signification des avertissements Dans cette notice d'instructions, les avertissements sont systématisés en fonc-...
  • Page 8 Consignes à l'attention de l'utilisateur Niveaux de danger des avertissements Le niveau de danger est signalé par la mention d'avertissement. Les niveaux de danger sont classés comme suit : n DANGER Type et source du danger Cette indication avertit d'un danger immédiat pour la santé et la vie de personnes.

  • Page 9: Instructions Et Indications

    Consignes à l'attention de l'utilisateur 1.2.2 Instructions et indications Les instructions que le personnel utilisateur doit exécuter sont représentées sous la forme d'une liste numérotée. 1. Instruction - étape 1 2. Instruction - étape 2 Les instructions ne comportant qu'une seule étape ne sont pas numérotées. Il en est de même pour les étapes dont l'ordre de réalisation n'est pas prédéfini.
  • Page 10 Consignes à l'attention de l'utilisateur...

  • Page 11: Structure Et Fonctionnement

    Structure et fonctionnement Structure et fonctionnement Aperçu des épandeurs universels compatibles Fonctions/options Type Type UKS 100-Q  UKS 120-Q  UKS 150-Q  Réglage électronique des doses LINUS 17.1  d'épandage UKS 190-Q  UKS 230-Q  UKS 300-Q  Commande automatique de la vitesse LINUS 17.1 ...

  • Page 12: Structure De L'unité De Commande - Aperçu

    Structure et fonctionnement Structure de l'unité de commande - Aperçu Figure 2.1 : Unité de commande QUANTRON-A N° Désignation Fonction Dispositif de com- Composé de touches à membrane pour la com- mande mande de l'appareil et d'un écran de travail pour l'af- fichage des écrans de commande.

  • Page 13: Éléments De Commande

    (13 touches à membrane définies et 4 à configurer librement). Figure 2.2 : Dispositif de commande sur la face avant de l'appareil REMARQUE La notice d'instructions décrit le fonctionnement de l'unité de commande QUANTRON-A à partir de la version de logiciel 2.01.00. N° Désignation Fonction ON/OFF Allumer/éteindre l'appareil...
  • Page 14 Structure et fonctionnement N° Désignation Fonction Supprimer/réinitia- Supprimer une entrée dans un champ de saisie,  liser Confirmer les signaux d'alarme.  Seulement dans la configuration kg/ha : Réini-  tialisation de la dose additionnelle ou de la dose réduite à 100 %, L%/R% Pas de fonction Menu...

  • Page 15: Écran

    Structure et fonctionnement Écran L'écran affiche les informations de statut actuelles, les possibilités de choix et de saisie de l'unité de commande. Les informations essentielles relatives à la commande de la machine sont affi- chées sur l'écran de travail. REMARQUE La représentation exacte de l'écran de travail dépend des réglages actuelle- ment utilisés et de la configuration en usine.
  • Page 16 Structure et fonctionnement N° Symbole/indica- Explication (dans l'exemple représenté) tion Champs d'affi- Champs d'affichage libres individuels (ici : Vitesse, chage facteur d'écoulement et kg journalier). Affectation possible : voir chapitre  4.9.2: Configuration écran, page Mesure d'ions sé- Le choix du mode d'activation pour la vitesse simulée lectionnés Gris : Manuel ...

  • Page 17: Écran De Travail Des Épandeurs D'engrais Uks Gb Et Linus

    Structure et fonctionnement 2.5.2 Écran de travail des épandeurs d'engrais UKS GB et LINUS Figure 2.4 : Écran de travail de l'unité de commande (exemple écran de travail UKS) Figure 2.5 : Écran de travail de l'unité de commande (exemple écran de travail LINUS) Les symboles et indications qui apparaissent sur l'écran de commande ont les si- gnifications suivantes :...
  • Page 18 Structure et fonctionnement N° Symbole/indication Explication (dans l'exemple représenté) Régime Régime de l'agitateur en tours/min Symbole d'avertisse- Le symbole d'avertissement indique que le régime ef- ment régime fectif est différent du régime choisi. Champs d'affichage Champs d'affichage libres individuels (ici : Vitesse, facteur d'écoulement et kg journalier).

  • Page 19: Aperçu Structurel Du Menu

    Structure et fonctionnement Aperçu structurel du menu 2.6.1 Épandeur pour service hivernal série UKS...

  • Page 20: Épandeur D'engrais Série Uks Gb Et Linus

    Structure et fonctionnement 2.6.2 Épandeur d'engrais série UKS GB et LINUS...

  • Page 21: Montage Et Installation

    Montage et installation Montage et installation Exigences sur le tracteur Avant de monter l'unité de commande, vérifiez que votre tracteur répond bien aux exigences suivantes : Tension minimale 11 V doit toujours être garantie, même lorsque plusieurs  utilisateurs sont reliés en même temps (par exemple : climatiseur, lumière). La vitesse de prise de force est réglable sur 540 tr/min et doit être respectée ...

  • Page 22: Connecteur À 7 Pôles

    Montage et installation 3.2.2 Connecteur à 7 pôles L'unité de commande du tracteur reçoit les impulsions pour la vitesse actuelle via le connecteur à 7 pôles (DIN 9684-1/ISO 11786). Le câble de 7 pôles à 8 pôles (accessoire) est en outre relié au connecteur au capteur de vitesse. [1] PIN 1: Vitesse effective (radar) [2] PIN 2: vitesse théorique (par exemple : mo- teur, capteur roue)

  • Page 23: Brancher L'unité De Commande

    REMARQUE Vérifier le type de la machine L'unité de commande QUANTRON-A est calibrée à l'usine sur l'épandeur uni- versel avec lequel elle est livrée. Vérifier le type de la machine dans le menu Info. Voir 4.10: Info,...
  • Page 24 Montage et installation Aperçu schématisé du branchement standard : Figure 3.3 : Aperçu schématisé du branchement QUANTRON-A (standard) [1] Interface sérielle RS232, connecteur à 8 pôles [2] Connecteur de machine à 39 pôles [3] Vanne de dosage du vérin [4] Capteur de remplissage (option) [5] Capteur de régime de l'arbre agitateur...
  • Page 25 Montage et installation Aperçu schématisé du branchement du capteur roue : km/h Figure 3.4 : Aperçu schématisé du branchement QUANTRON-A (standard) [1] Interface sérielle RS232, connecteur à 8 pôles [2] Connecteur de machine à 39 pôles [3] Vanne de dosage du vérin [4] Capteur de remplissage (option) [5] Capteur de régime de l'arbre agitateur...
  • Page 26 [9] Option : Câble Y (interface V24 RS232 pour mémoire) [10] Connecteur à 7 pôles conforme à DIN 9684 [11] Capteur de vitesse [12] Option : Alimentation électrique QUANTRON-A via serrure de contact [13] Option : Câble GPS et récepteur...

  • Page 27: Commande Quantron-A

    Il existe un danger de dérapage et de blessure pour les personnes en raison de l'écoulement de produit d'épandage.  Éteindre impérativement l'unité de commande électronique QUANTRON-A avant le trajet vers le site d'épandage. Allumer l'unité de commande Conditions requises : L'unité...
  • Page 28 Commande QUANTRON-A Figure 4.1 : Démarrage QUANTRON-A [1] Touche ON/OFF...

  • Page 29: Naviguer Dans Les Menus

    Commande QUANTRON-A Naviguer dans les menus REMARQUE Vous trouverez des renseignements importants concernant la présentation et la navigation entre les menus dans le chapitre 1.2.5: Hiérarchie du menu, touches et navigation, page Accéder au menu principal Appuyer sur la touche Menu. Voir 2.4: Éléments de commande, page...

  • Page 30: Compteurs Kg

    Commande QUANTRON-A Compteurs kg Dans ce menu, vous trouverez des valeurs correspondant au travail d'épandage réalisé. Appuyer sur la touche kg sur l'unité de commande.   Le menu Compteurs kg apparaît. Figure 4.2 : Menu Compteurs kg/km Sous-menu Signification...

  • Page 31: Compteur Journalier

    Commande QUANTRON-A 4.3.1 Compteur journalier Dans ce menu, vous pouvez lire les valeurs suivantes : quantité épandue (kg) surface épandue (ha) trajet épandu (m) Figure 4.3 : Menu Compteurs journaliers [1] Affichage de la quantité épandue depuis la dernière suppression [2] Affichage de la surface épandue depuis la dernière suppression...

  • Page 32: Quantité Restante

    Commande QUANTRON-A 4.3.2 Quantité restante Dans le menu Reste (kg, ha, m), vous pouvez consulter ou saisir la quantité ré- siduelle restée dans la trémie. Le menu indique la surface (ha) et le trajet (m) possibles pouvant encore être épandus avec la quantité restante. Les deux affichages sont calculés au moyen des valeurs suivantes : Réglages engrais/produit d'épandage...
  • Page 33 Commande QUANTRON-A Saisie de la quantité résiduelle lors du remplissage : 1. Ouvrir le menu Compteurs kg > Reste (kg, ha, m).  La quantité d'engrais résiduelle restant du dernier épandage apparaît à l'écran. 2. Remplir la trémie. 3. Saisir le nouveau poids total du produit d'épandage se trouvant dans la tré- mie.

  • Page 34: Menu Principal

    Commande QUANTRON-A Menu principal Figure 4.5 : Menu principal QUANTRON-A (épandeur pour service hivernal UKS) Figure 4.6 : Menu principal QUANTRON-A (épandeur d'engrais) Sous-menu Signification Description Réglages produit épand. Page 29 Réglages relatifs à l'épandage. Réglages engrais Page 31 Réglages machine Réglages relatifs au tracteur et à...

  • Page 35: Réglages Produit D'épandage

    Commande QUANTRON-A Réglages produit d'épandage Dans ce menu, vous effectuez les réglages pour le produit d'épandage et pour l'épandage. 4.5.1 Menu de réglages produits d'épandage de l'épandeur pour service hivernal UKS Ouvrir le menu Menu principal > Réglages produit d'épandage.
  • Page 36 Commande QUANTRON-A Sous-menu Signification/valeurs possibles Description Densité d'épan- Réglage de la valeur de pas pour l'aug- Page 36 dage +/- mentation ou la diminution manuelle ulté- rieure de la densité d'épandage. Tableau d'épan- Gestion des tableaux d'épandage. Page 38 dage REMARQUE Tous les paramètres ne sont pas représentés simultanément dans une fenêtre du...

  • Page 37: Menu De Réglage D'engrais Pour Épandeur D'engrais

    Commande QUANTRON-A 4.5.2 Menu de réglage d'engrais pour épandeur d'engrais Ouvrir le menu Menu principal > Réglages engrais.  Figure 4.8 : Menu Réglages engrais, pages 1 et 2 REMARQUE Tous les paramètres ne sont pas représentés simultanément dans une fenêtre du menu.

  • Page 38: Densité/Dose D'épandage

    Commande QUANTRON-A Sous-menu Signification/valeurs possibles Description Composition Proportions dans la composition chimique. Quantité +/- Pré-réglage pour la réduction de la quan- Page 37 tité pour les différents types d'épandage. Tableau d'épan- Gestion des tableaux d'épandage. Page 38 dage 4.5.3 Densité/Dose d'épandage Dans le menu Densité...

  • Page 39: Facteur D'écoulement

    REMARQUE Dans le menu contrôle de débit, vous pouvez calculer et saisir le facteur d'écou- lement à l'aide du QUANTRON-A. Voir 4.5.6: Contrôle de débit, page REMARQUE Le calcul du facteur d'écoulement dépend du mode de fonctionnement utilisé.

  • Page 40: Régime

    REMARQUE Uniquement UKS : Vous réglez le régime de l'arbre agitateur sur le régulateur de débit. La saisie du régime dans QUANTRON-A n'a aucune influence sur le régime effectif de l'arbre agitateur. La saisie a valeur informative. Dans le menu Régime, vous pouvez choisir le régime d'arbre agitateur.
  • Page 41 Commande QUANTRON-A Réaliser le contrôle de débit : n AVERTISSEMENT Danger de blessure lors de l'exécution du contrôle de débit Les éléments rotatifs de la machine et le produit d'épandage sor- tant peuvent entraîner des blessures.  Avant le démarrage du contrôle de débit, vérifiez que toutes les conditions soient remplies.

  • Page 42: Densité D'épandage

    Commande QUANTRON-A Recalculer le facteur d'écoulement 6. Peser la quantité recueillie. 7. Indiquer le poids de la quantité recueillie. 8. Appuyer sur la touche entrée.  La nouvelle valeur est enregistrée dans l'unité de commande.  L'écran affiche la fenêtre Calcul facteur d'écoulement.

  • Page 43: Quantité +/- (Pour Les Épandeurs D'engrais Uks Gb Ou Linus)

    Commande QUANTRON-A 4.5.8 Quantité +/- (pour les épandeurs d'engrais UKS GB ou LINUS) Dans ce menu, vous pouvez définir une modification des doses en pourcen- tages pour le type d'épandage normal. La base (100 %) est la valeur préréglée de l'ouverture des vannes de dosage.

  • Page 44: Tableau D'épandage

    Commande QUANTRON-A 4.5.9 Tableau d'épandage Dans ce menu, vous pouvez créer et gérer les tableaux d'épandage. REMARQUE Le choix d'un tableau d'épandage a une influence sur les réglages du produit d'épandage, l'unité de commande et la machine. Le réglage de la dose d'épan- dage n'est pas influencée.
  • Page 45 Commande QUANTRON-A REMARQUE Pour une meilleure attribution des tableaux d'épandage aux différentes produits d’épandage, nous conseillons de donner aux tableaux d'épandage les noms des produits d’épandage. 9. Remanier les paramètres du tableau d'épandage. Voir 4.5: Réglages produit d'épandage, page Sélectionner un tableau d'épandage : 1.

  • Page 46: Réglages Machine

    Commande QUANTRON-A Réglages machine Dans ce menu, vous effectuez les réglages pour le tracteur et la machine. Ouvrir le menu Mach. Ouvrir Réglages.  Figure 4.10 : Menu Réglages machines Sous-menu Signification Description Tracteur (km/h) Définition ou calibrage du signal de vi-...

  • Page 47: Calibrage De La Vitesse

     Accéder au calibrage de la vitesse : Dans l'unité de commande QUANTRON-A, vous pouvez enregistrer jusqu'à 4 profils différents relatifs au type et au nombre d'impulsions. Vous pouvez don- ner des noms à ces profils (par exemple le nom du tracteur).
  • Page 48 Commande QUANTRON-A Recalibrer le signal de vitesse : Vous pouvez soit écraser un profil existant, soit créer un profil dans un espace d'enregistrement vide. 1. Dans le menu Tracteur (km/h), sélectionner l'emplacement de sauvegarde souhaité en appuyant sur la touche de fonction située en-dessous.
  • Page 49 Commande QUANTRON-A Il vous reste ensuite encore à définir le nombre d'impulsions du signal de vitesse. Si vous connaissez le nombre d'impulsions exact, vous pouvez le saisir directement : 8. Ouvrir l'entrée de menu Tracteur (km/h) > Nouveau calibrage > Imp/100m.

  • Page 50: Mode Auto/Man

    Pour une répartition homogène de la dose à épandre, il vous faut obligatoire- ment travailler en mode manuel à une vitesse constante. REMARQUE Les différents modes de fonctionnement de l'épandage sont décrits au chapitre 5: Épandage avec l'unité de commande QUANTRON-A, page Menu Signification Description...
  • Page 51 Afin d'obtenir un résultat d'épandage optimal, vous devez effectuer un contrôle de débit avant le début de l'épandage. 1. Allumer l'unité de commande QUANTRON-A. 2. Ouvrir le menu Réglages machines > Modes AUTO/MAN. 3. Sélectionner l'entrée de menu AUTO km/h.

  • Page 52: Épandage Spécial (+%; Seulement Épandeur Pour Service Hivernal Uks)

    Commande QUANTRON-A Secteur MAN : à mode manuel avec secteur gradué 1. Ouvrir le menu Réglages machines > Modes AUTO/MAN. 2. Sélectionner l'entrée de menu Secteur MAN.  L'écran affiche le menu Ouverture de vanne. 3. Saisir la valeur de graduation pour l'ouverture des vannes de dosage.

  • Page 53: Largeur De Travail

    Commande QUANTRON-A 4.6.4 Largeur de travail La largeur de travail est réglée en usine selon le type de machine avec laquelle l'unité de commande est livrée. Le montage d'équipements spéciaux peut néces- siter une largeur de travail plus grande ou plus petite.

  • Page 54: Vitesse Simulée

    Commande QUANTRON-A 4.6.6 Vitesse simulée Depuis le menu Vitesse simulée, vous pouvez définir une vitesse simulée pour le mode d'épandage normal. La vitesse simulée doit être activée en arrivant sur des carrefours, des feux de circulation ou des fourrières. Avec la fonction de vitesse simulée, la vanne de do- sage s'ouvre immédiatement pour épandre dès le premier mètre.
  • Page 55 Commande QUANTRON-A Épandage avec vitesse simulée : Condition requise L'écran de travail s'affiche.  a) La simulation automatique n'est pas activée ; le champ d'affichage est gris. 1. Appuyer sur la touche Start/Stop.  L'épandage est activé. 2. Appuyer sur la touche T lorsque la machine est à l'arrêt (voir figure 2.2).

  • Page 56: Vidage Rapide

    Vidage rapide. Pour ce faire, nous vous conseillons d'ouvrir entièrement la vanne de dosage pour le vidage rapide et d'éteindre le QUANTRON-A dans cet état, avant le stoc- kage de la machine. Vous empêchez ainsi l'accumulation d'humidité dans la tré- mie.

  • Page 57: Fichier/Fichier Parcelle

    Commande QUANTRON-A Fichier/fichier parcelle Dans ce menu, vous pouvez créer et gérer jusqu'à 200 fichiers/fichiers par- celle. REMARQUE Pour des raisons de compréhension, la notion de Fichier est employée aussi bien pour désigner le fichier de parcelle (épandeur d'engrais UKS GB et LINUS) que le ficher (épandeur pour service hivernal UKS).

  • Page 58: Sélectionner Un Fichier

    Commande QUANTRON-A 4.8.1 Sélectionner un fichier Vous pouvez à nouveau sélectionner un fichier sauvegardé et continuer à l'utili- ser. Ce faisant, les données déjà enregistrées dans le fichier ne sont pas écra- sées, mais complétées à l'aide des nouvelles valeurs.

  • Page 59: Démarrer L'enregistrement

    Commande QUANTRON-A 4.8.2 Démarrer l'enregistrement Figure 4.16 : Affichage du fichier actuel [1] Indication du numéro de page [2] Champ de nom du fichier de parcelle / fichier [3] Champs de valeurs [4] Affichages heure/date de démarrage [5] Indications heure/date arrêt [6] Champ de nom engrais [7] Touche de fonction Démarrer...

  • Page 60: Arrêter L'enregistrement

    Commande QUANTRON-A 3. Appuyez sur la touche de fonction F1 [7].  L'enregistrement démarre.  Le menu Fichier affiche le symbole d'enregistrement pour le compteur actuel.  L'écran de travail affiche le symbole d'enregistrement. REMARQUE Si un autre fichier est ouvert, ce fichier sera arrêté. Le fichier actif ne peut pas être supprimé.

  • Page 61: Importer/Exporter Des Fichiers

    Commande QUANTRON-A 4.8.4 Importer/exporter des fichiers L'unité de commande QUANTRON-A permet d'importer ou d'exporter les fi- chiers/fichiers parcelle enregistrés. Importer des fichiers (PC vers QUANTRON-A) Conditions requises : Utiliser la clé USB incluse.  Ne pas modifier la structure des dossiers sur la clé USB.

  • Page 62: Système/Tests

    Commande QUANTRON-A Système/Tests Dans ce menu, vous procédez aux réglages du système et de test pour l'unité de commande. Ouvrir le menu Menu principal > Système/Tests.  Figure 4.18 : Menu Système / Test Sous-menu Signification Description Luminosité Configuration de l'écran d'affi- Modification du réglage...

  • Page 63: Réglage De La Langue

    4.9.1 Réglage de la langue Différentes langues sont disponibles sur l'unité de commande QUANTRON-A. La langue correspondante de votre région est préréglée en usine. REMARQUE Au cas où votre langue ne serait pas disponible, veuillez contacter votre ven- deur.

  • Page 64: Configuration Écran

    Commande QUANTRON-A 4.9.2 Configuration écran Les champs qui s'affichent à l'écran de travail de l'unité de commande peuvent être ajustés individuellement. Vous pouvez saisir au choix les valeurs suivantes dans les trois champs d'affichage : Vitesse  Facteur d'écoulement (FE) ...

  • Page 65: Test/Diagnostic

    Commande QUANTRON-A 4.9.3 Test/diagnostic Le menu Test/Diagnostic vous permet de surveiller la fonction de certains cap- teurs/vérins. REMARQUE Ce menu n'a qu'une valeur informative. La liste des capteurs dépend de l'équipement de la machine. Sous-menu Signification Description Points de test Test de passage aux différents points de...
  • Page 66 Commande QUANTRON-A Exemple vanne 1. Ouvrir le menu Système/Tests > Test/diagnostic. 2. Sélectionner l'entrée de menu Vanne de dosage. 3. Appuyer sur la touche entrée.  L'affichage indique l'état des capteurs/vérins. Figure 4.20 : Test/diagnostic ; exemple : Vanne [1] Affichage position [2] Affichage signal [3] Touches de fonction vérin droit...

  • Page 67: Transfert De Données

    Commande QUANTRON-A 4.9.4 Transfert de données Le transfert de données peut être effectué via différents protocoles de données. Sous-menu Signification Documentation Automatique des fichiers parcelles ; transfert des compteurs vers un PDA ou un PC de poche par Bluetooth LH5000 Communication sérielle, par exemple épandage avec des cartes...

  • Page 68: Fonctions Spéciales

    Commande QUANTRON-A 4.11 Fonctions spéciales 4.11.1 Saisie de texte Dans certains menus, vous pouvez saisir librement du texte. Produit d'épandage Figure 4.21 : Menu saisie de texte (exemple) [1] Champ de saisie [2] Champ de caractères, indication des caractères disponibles (en fonction de la...
  • Page 69 Commande QUANTRON-A Écraser des caractères : Vous pouvez remplacer un caractère individuel par un autre caractère. 1. À l'aide des touches de fonction, placer le curseur à la position du premier caractère à inscrire dans le champ de saisie. 2. À l'aide des touches flèches, sélectionner le caractère à inscrire dans le champ de caractères.

  • Page 70: Saisie De Valeurs Au Moyen Des Touches De Curseur

    Commande QUANTRON-A 4.11.2 Saisie de valeurs au moyen des touches de curseur Dans certains menus, vous pouvez saisir des chiffres. Figure 4.22 : Saisie de chiffres (par exemple dose) [1] Champ de saisie Condition requise : Vous vous trouvez déjà dans le menu dans lequel vous procédez à la saisie de chiffres.

  • Page 71: Épandage Avec L'unité De Commande Quantron-A

    Épandage avec l'unité de commande QUANTRON-A Épandage avec l'unité de commande QUANTRON-A L'unité de commande QUANTRON-A vous aide à effectuer les réglages de la machine avant de commencer les travaux. Pendant l'épandage, des fonctions de second plan de l'unité de commande sont également actives. Vous pouvez ainsi contrôler la qualité...

  • Page 72: Épandage En Mode De Fonctionnement Auto Km/H

    Épandage avec l'unité de commande QUANTRON-A Épandage en mode de fonctionnement AUTO km/h 1. Allumer l'unité de commande QUANTRON-A. 2. Ouvrir le menu Réglages machine > Modes AUTO / MAN. 3. Ouvrir l'entrée de menu AUTO km/h. 4. Effectuer les réglages de l'engrais ou du produit d'épandage : Dose d'épandage (kg/ha ou g/m²)

  • Page 73: Épandage En Mode De Fonctionnement Man Km/H

    Épandage avec l'unité de commande QUANTRON-A Épandage en mode de fonctionnement MAN km/h Vous travaillez en mode de fonctionnement MAN km/h en l'absence de signal de vitesse. 1. Allumer l'unité de commande QUANTRON-A. 2. Ouvrir le menu Réglages machine > Modes AUTO / MAN.

  • Page 74: Épandage En Mode De Fonctionnement Secteur Man

    Épandage avec l'unité de commande QUANTRON-A Épandage en mode de fonctionnement Secteur MAN En mode de fonctionnement secteur MAN, vous pouvez modifier l'ouverture de la vanne de dosage manuellement pendant l'épandage. 1. Allumer l'unité de commande QUANTRON-A. 2. Ouvrir le menu Réglages machine > Modes AUTO / MAN.

  • Page 75: Signaux D'alarme Et Origines Possibles

    Signaux d'alarme et origines possibles Signaux d'alarme et origines possibles Sur l'écran de l'unité de commande QUANTRON-A de différents signaux d'alarme peuvent être affichés. Signification des signaux d'alarme Signal à l'écran Signification Cause possible  Défaut sur distribution, arrêter ! Le vérin pour la distribution ne peut pas atteindre...

  • Page 76: Cause Possible

    Signaux d'alarme et origines possibles Signal à l'écran Signification Cause possible  Régl. min. = 50 Dose d'épandage pour les produits d’épandage Régl. max. = 400 antigivrants en dehors du domaine valable. La valeur saisie diffère des valeurs de réfé- ...
  • Page 77 Signaux d'alarme et origines possibles Signal à l'écran Signification Cause possible  L'arbre agitateur tourne sans activation L'arbre agitateur tourne sans activation de l'épandage Arrêter la machine et contacter le commerçant.  Le régime de l'arbre agitateur ne peut pas être Le régime de l'arbre agitateur réglé...

  • Page 78: Éliminer Dysfonctionnement/Alarme

    Signaux d'alarme et origines possibles Éliminer dysfonctionnement/alarme 6.2.1 Acquitter signal d'alarme Un signal d'alarme est mis en relief à l'écran et est affiché en combinaison avec un symbole d'avertissement. Figure 6.1 : Signal d'alarme (exemple distribution) Acquitter le signal d'alarme : 1.

  • Page 79: Équipement Spécial

    Équipement spécial Équipement spécial N° Représentation Appellation Capteur de niveau Capteur de vitesse pour QUANTRON- Câble Y RS232 pour l'échange de don- nées (par exemple : GPS, capteur N etc.) Câble GSP et récepteur...
  • Page 80 Équipement spécial...

  • Page 81: Index

    Index Index Aperçu du menu Langue 56–57 Épandeur d'engrais 14 LINUS Service hivernal 13 Luminosité Aperçu structurel du menu Épandeur d'engrais 14 Service hivernal 13 Menu Avertisseur trémie vide Navigation 3, 8, 23 Menu principal Touche Menu 23 Branchement 15, 17 Mode Alimentation électrique 15 Mode d'épandage...
  • Page 82 Index Touche de fonction Saisie de texte Touche entrée supprimer 63 Touche kg Signaux d'alarme Touche menu Support de l'appareil Tracteur Système/Tests 56, 59 Spécifications 15 Configuration écran 56 Langue 56–57 9, 11 Luminosité 56 Mode 56 Unité de commande Test/diagnostic 56 Aperçu du branchement 18–20 Branchement 15, 17...

  • Page 83: Garantie

    La de- mande de remplacement s'annule si aucune pièce détachée d'origine RAUCH n'a été utilisée. Se référer au manuel d'utilisation. En cas de doute, s'adresser à notre représentant ou directement à l'usine. Les demandes de garantie doivent être faites au plus tard dans les 30 jours à...
