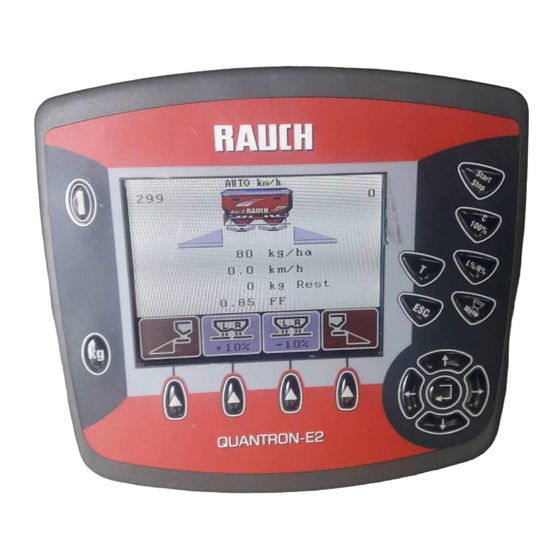

Rauch QUANTRON-E2 Notice D'utilisation

Masquer les pouces Voir aussi pour QUANTRON-E2:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

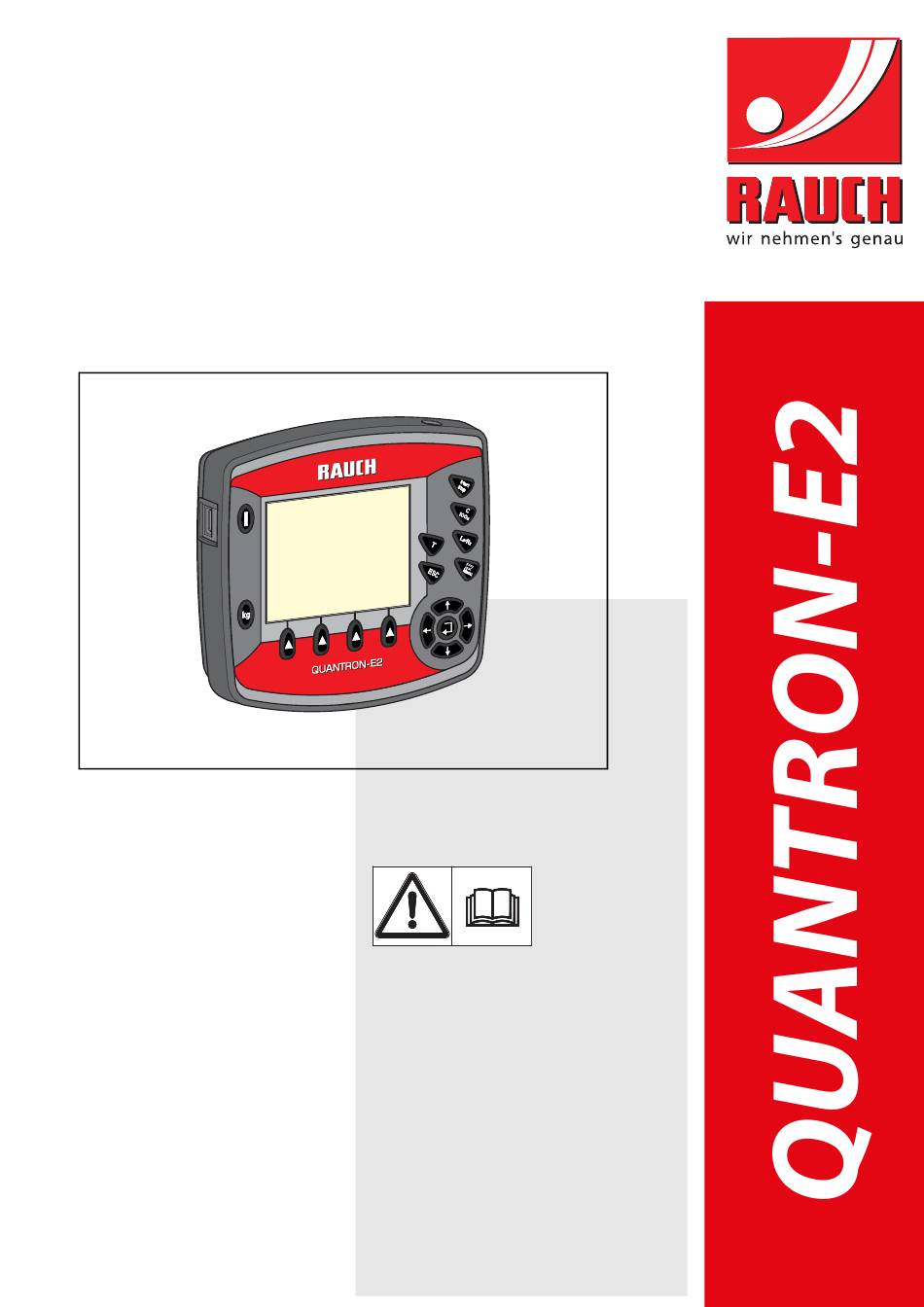

NOTICE D'INSTRUCTIONS
Lire attentivement avant
la mise en service !
À conserver pour une uti-
lisation ultérieure
Ces instructions de montage et d'utili-
sation font partie de la machine. Les
fournisseurs de machines neuves et
d'occasion sont tenus de documenter
par écrit que les instructions de mon-
Notice originale
tage et d'utilisation ont été livrées avec
c
5901004-
-fr-0913
la machine et remises au client.

Publicité

Table des Matières
loading

Manuels Connexes pour Rauch QUANTRON-E2

Sommaire des Matières pour Rauch QUANTRON-E2

  • Page 1 NOTICE D'INSTRUCTIONS Lire attentivement avant la mise en service ! À conserver pour une uti- lisation ultérieure Ces instructions de montage et d'utili- sation font partie de la machine. Les fournisseurs de machines neuves et d'occasion sont tenus de documenter par écrit que les instructions de mon- Notice originale tage et d'utilisation ont été...
  • Page 2 Préface Cher client, En achetant l'unité de commande QUANTRON-E2 pour l'épandeur à engrais minéral AXIS, vous avez prouvé votre confiance en nos produits. Nous vous en remercions ! Nous voulons être à la hauteur de cette confiance. Vous avez acquis une unité de commande fiable et efficace. Si, contre toute attente, vous rencontrez un quelconque problème : notre service client est toujours à...

  • Page 3: Table Des Matières

    Préparation vanne de dosage ......... 21 Utilisation QUANTRON-E2 Allumer l'unité...
  • Page 4 4.12.2 Saisie de valeurs au moyen de la touche du curseur ....82 Épandage avec l'unité de commande QUANTRON-E2 Consulter la quantité d'engrais résiduelle pendant l'épandage (uniquement avec épandeur à...
  • Page 5 Table des Matières Messages d'alarme et causes possibles Signification des messages d'alarme ........97 Éliminer une défaut/alarme .
  • Page 6 Table des Matières...

  • Page 7: Consignes À L'attention De L'utilisateur

    être conservée à portée de main sur le site d'exploitation de l'unité de com- mande (par exemple dans le tracteur). La notice d’instructions ne vous libère pas de votre responsabilité en tant qu'ex- ploitant et personnel utilisateur de l'unité de commande QUANTRON-E2. Consignes relatives à la représentation 1.2.1 Signification des avertissements Dans cette notice d'instructions, les avertissements sont systématisés en fonc-...
  • Page 8 Consignes à l'attention de l'utilisateur Niveaux de danger des avertissements Le niveau de danger est signalé par la mention d'avertissement. Les niveaux de danger sont classés comme suit : n DANGER Type et source du danger Cette indication signale un danger immédiat pour la santé et la vie de personnes.

  • Page 9: Instructions Et Indications

    Consignes à l'attention de l'utilisateur 1.2.2 Instructions et indications Les étapes d'exploitation à effectuer par l'utilisateur sont représentées sous la forme d'une liste numérotée. 1. Consigne d'exploitation étape 1 2. Consigne d'exploitation étape 2 Les consignes qui ne comportent qu'une seule étape ne sont pas numérotées. La même chose vaut pour les étapes d'exploitation pour lesquelles un ordre pré- cis de la réalisation n'est pas défini.
  • Page 10 Consignes à l'attention de l'utilisateur...

  • Page 11: Construction Et Fonction

    Construction et fonction Construction et fonction Aperçu des versions AXIS compatibles Fonctions/options AXIS W  Épandeur à pesons AXIS 20.1 W  AXIS 30,1 W  AXIS 40,1 W  AXIS 50,1 W  Réglage électrique du point de chute AXIS 50,1 W...

  • Page 12: Construction De L'unité De Commande - Aperçu

    Construction et fonction Construction de l'unité de commande - Aperçu Figure 2.1 : Unité de commande QUANTRON-E2 N° Désignation Fonction Dispositif de commande Composé de touches à membrane pour la com- mande de l'appareil et d'un écran pour l'affichage des écrans de commande.

  • Page 13: Éléments De Commande

    Construction et fonction Éléments de commande La commande de la QUANTRON-E2 s'effectue grâce à 17 touches à mem- brane (13 touches à membrane définies et 4 à configurer librement). Figure 2.2 : Dispositif de commande sur la face avant de l'appareil REMARQUE Les instructions d'utilisation décrivent les fonctions de l'unité...
  • Page 14 Construction et fonction N° Désignation Fonction Présélection ré- Présélection des tronçons pour la modification des glage de tronçons doses/ha (Gauche ou Droite ou Gauche + Droite). Menu Passage de l'écran de commande au menu principal. Annulation d'informations et/ou retour simultané dans le menu précédent.

  • Page 15: Écran

    Construction et fonction Écran L'écran affiche les informations de statut actuelles, les possibilités de choix et de saisie de l'unité de commande. Les informations essentielles relatives à la commande de l'épandeur d'engrais minéral sont affichés sur l'écran de commande. 2.4.1 Description de l'écran de commande REMARQUE La représentation exacte de l'écran de commande dépend des réglages actuel-...
  • Page 16 Construction et fonction Les symboles et indications qui apparaissent sur l'écran de commande ont les si- gnifications suivantes : N° Symbole/indica- Explication (dans l'exemple représenté) tion Vanne de dosage Position d'ouverture momentanée de la vanne de do- ouverture graduée sage gauche. gauche Mode de fonction- Affiche le mode de fonctionnement actuel.

  • Page 17: Affichage De L'état De La Vanne De Dosage

    Construction et fonction 2.4.2 Affichage de l'état de la vanne de dosage Figure 2.4 : Affichage de l'état de la vanne de dosage [A] Mode d'épandage inactif (STOP) [1] Tronçon désactivé [2] Tronçon activé [B] Machine en mode d'épandage (START) [3] Tronçon désactivé...

  • Page 18: Aperçu Du Menu Structurel Mode Facile

    Construction et fonction Aperçu du menu structurel mode facile Le réglage du mode est décrit dans le chapitre 4.10.3: Mode, page...

  • Page 19: Aperçu Du Menu Structurel Mode Expert

    Construction et fonction Aperçu du menu structurel mode Expert Le réglage du mode est décrit dans le chapitre 4.10.3: Mode, page 74...
  • Page 20 Construction et fonction...

  • Page 21: Montage Et Installation

    Montage et installation Montage et installation Exigences sur le tracteur Avant de monter l'unité de commande, vérifiez que votre tracteur répond bien aux exigences suivantes :  Tension minimale 11 V doit toujours être garantie, même lorsque plusieurs utilisateurs sont reliés en même temps (par exemple : climatiseur, lumière). ...

  • Page 22: Connecteur À 7 Pôles

    Montage et installation 3.2.2 Connecteur à 7 pôles L'unité de commande du tracteur reçoit les impulsions pour la vitesse actuelle via le connecteur à 7 pôles (DIN 9684-1/ISO 11786). Le câble de 7 pôles à 8 pôles (accessoire) est en outre relié au connecteur au capteur de vitesse. [1] PIN 1: Vitesse effective (radar) [2] PIN 2: vitesse théorique (par exemple : mo- teur, capteur roue)

  • Page 23: Brancher L'unité De Commande

    REMARQUE Observer le numéro de la machine L'unité de commande QUANTRON-E2 est calibrée à l'usine sur l'épandeur à engrais minéral avec lequel elle est livrée. Brancher l'unité de commande uniquement sur l'épandeur d'engrais mi- néral correspondant.
  • Page 24 Aperçu schématisé du branchement : Standard km/h Figure 3.3 : Aperçu schématisé du branchement QUANTRON-E2 [1] Interface sérielle RS232, connecteur à 8 pôles [2] Connecteur de machine à 39 pôles [3] Option : Déplacement du point de chute (uniquement pour AXIS 50.1 W)
  • Page 25 Aperçu schématisé du branchement : Capteur roue : km/h Figure 3.4 : Aperçu schématisé du branchement QUANTRON-E2 [1] Interface sérielle RS232, connecteur à 8 pôles [2] Connecteur de machine à 39 pôles [3] Option : Déplacement du point de chute (uniquement pour AXIS 50.1 W)
  • Page 26 [10] Connecteur à 3 pôles conforme à DIN 9680 / ISO 12369 [11] Option : Câble Y (interface V24 RS232 pour mémoire) [12] Capteur de vitesse [13] Option : Alimentation électrique QUANTRON-E2 via serrure d'allumage [14] Connecteur à 7 pôles conforme à DIN 9684 [15] Option : Câble GPS et récepteur...

  • Page 27: Préparation Vanne De Dosage

    Dommages matériels dus à un mauvais positionnement de la vanne de dosage L'activation des vérins au moyen de QUANTRON-E2 peut endom- mager la vanne de dosage si les leviers sont mal positionnés.  Toujours bloquer les leviers en position maximale sur l'échelle.
  • Page 28 Montage et installation...

  • Page 29: Utilisation Quantron-E2

    Il existe un danger de dérapage et de blessure pour les personnes en raison d'engrais sortant.  Impérativement éteindre l'unité de commande électro- nique QUANTRON-E2 avant le trajet verts le site d'épan- dage. Allumer l'unité de commande Conditions requises : ...
  • Page 30 Utilisation QUANTRON-E2 Mise en marche :  Activer la touche On/Off  Après quelques secondes, l'écran de départ de l'unité de commande ap- paraît.  Peu avant, l'unité de commande indique pour quelques secondes le Dia- gnostic de démarrage.  Ensuite, l'écran de commande s'affiche.

  • Page 31: Naviguer Dans Les Menus

    Utilisation QUANTRON-E2 Naviguer dans les menus REMARQUE Vous trouverez des renseignements importants concernant la présentation et la navigation entre les menus, dans le chapitre 1.2.5: Hiérarchie du menu, touches et navigation, page Accéder au menu principal  Appuyer sur la touche menu. Voir 2.3: Éléments de commande, page...

  • Page 32: Compteurs Kg-Km

    Utilisation QUANTRON-E2 Compteurs kg-km Dans ce menu vous trouverez des valeurs correspondant au travail d'épandage réalisé et des fonctions pour l'exécution de la pesée.  Appuyer sur la touche kg située sur l'unité de commande,  Le menu Compteurs kg - km apparaît.

  • Page 33: Compteurs Journaliers

    Utilisation QUANTRON-E2 4.3.1 Compteurs journaliers Dans ce menu, vous pouvez lire les valeurs suivantes : dose épandue (kg) surface épandue (ha) trajet d'épandage (m) Figure 4.3 : Menu Compteurs journaliers [1] Affichage dose épandue depuis la dernière suppression [2] Affichage surface épandue depuis la dernière suppression [3] Affichage trajet épandu depuis la dernière suppression...

  • Page 34: Transmettre Les Doses D'engrais Distribuées

    Utilisation QUANTRON-E2 4.3.2 Transmettre les doses d'engrais distribuées Le menu Comparer compteur kg affiche la dose d'engrais distribuée après l'épandage selon la balance. Vous pouvez transférer cette valeur dans les comp- teurs. Le menu indique les doses d'engrais distribuées en kg.

  • Page 35: Afficher La Quantité Résiduelle

    Utilisation QUANTRON-E2 4.3.3 Afficher la quantité résiduelle Dans le menu kg restant (kg, ha, m), vous pouvez consulter ou saisir la quantité résiduelle restante dans la trémie. Le menu indique la surface (ha) possible et le trajet (m) pouvant encore être épandu avec la dose résiduelle d'engrais.
  • Page 36 5. Appuyer sur la touche kg.  Vous revenez à l'écran de commande. Consultation de la quantité d'engrais résiduelle pendant l'épandage : Pendant l'épandage, la quantité résiduelle est constamment recalculée et affi- chée. Voir chapitre 5: Épandage avec l'unité de commande QUANTRON-E2, page...

  • Page 37: Peser La Quantité

    Utilisation QUANTRON-E2 4.3.4 Peser la quantité Dans ce menu, vous pesez la dose d'engrais qui se trouve dans la trémie et ré- glez les paramètres pour le réglage du facteur d'écoulement. Figure 4.6 : Menu Charge départ [1] Affichage de la vitesse d'épandage [2] Dose pesée dans la trémie...
  • Page 38 à l'horizontale et hors sol,  le tracteur est à l'arrêt,  l'unité de commande QUANTRON-E2 est allumée. Pesée de la quantité d'engrais dans la trémie : 1. Remplir la trémie.  Une fenêtre apparaît à l'écran et indique la quantité d'engrais résiduelle.

  • Page 39: Tarage Machine

    Utilisation QUANTRON-E2 4.3.5 Tarage machine Dans ce menu, vous mettez la valeur pesée par trémie vide sur 0kg. Lors du tarage de la balance, les conditions suivantes doivent être remplies :  la trémie est vide,  la machine est à l'arrêt, ...

  • Page 40: Menu Principal

    Utilisation QUANTRON-E2 Menu principal Figure 4.8 : Menu principal QUANTRON-E2 Le menu principal vous indique les divers sous-menus possibles. Sous-menu Signification Description Réglages engrais Réglages relatifs à l'engrais et à l'épan- page 36 dage. Réglages machine Réglages relatifs au tracteur et à l'épan- page 53 deur d'engrais minéral.

  • Page 41: Réglages Engrais En Mode Facile

    Utilisation QUANTRON-E2 Réglages engrais en mode Facile Le réglage du mode est décrit dans le chapitre 4.10.3: Mode, page Dans ce menu, vous effectuez les réglages pour l'engrais et pour l'épandage.  Ouvrir le menu Menu principal > Réglages engrais.

  • Page 42: Réglages Engrais En Mode Expert

    Utilisation QUANTRON-E2 Réglages engrais en mode Expert Le réglage du mode est décrit dans le chapitre 4.10.3: Mode, page Dans ce menu, vous effectuez les réglages pour l'engrais et pour l'épandage. Contrairement au mode Facile, des pages de réglages et des tableaux d'épan- dage sont disponibles ici.
  • Page 43 Utilisation QUANTRON-E2 REMARQUE Tous les paramètres ne sont pas représentés simultanément dans l'écran de commande. À l'aide des flèches, déplacez-vous dans les fenêtres voisines. Sous-menu Signification/valeurs possibles Description Nom de l'engrais Engrais sélectionné depuis le tableau page 51 d'épandage. Dose/ha Saisie valeur théorique de la dose/ha...
  • Page 44 Utilisation QUANTRON-E2 Sous-menu Signification/valeurs possibles Description Type d'épandage Liste de sélection : Sélection avec les flèches.  Normal Confirmer en  Tardif appuyant sur la touche entrée. Hauteur d'attelage Données en cm Liste de sélection : 0/6, 40/40, 50/50, 60/60, 70/70, 70/76 Fabricant Saisie du fabricant d'engrais.

  • Page 45: Dose/Ha

    Utilisation QUANTRON-E2 4.6.1 Dose/ha Dans ce menu, vous pouvez saisir la valeur théorique de la dose souhaitée. Figure 4.11 : Menu Dose/ha Saisir une dose/ha : 1. Ouvrir le menu Réglages engrais > dose/ha.  La dose momentanément valide s'affiche à l'écran.

  • Page 46: Facteur D'écoulement

    REMARQUE Depuis le menu de Contrôle de débit, il est possible de déterminer et de saisir le facteur d'écoulement à l'aide de QUANTRON-E2. Voir chapitre 4.6.6: Contrôle de débit, page Figure 4.12 : Menu Facteur d'écoulement Avec l'épandeur à...
  • Page 47 Utilisation QUANTRON-E2 REMARQUE Si votre engrais n'est pas représenté dans le tableau d'épandage, veuillez saisir le facteur d'écoulement 1,00. Dans les modes AUTO km/h et MAN km/h, nous vous recommandons vive- ment d'effectuer un contrôle de débit pour déterminer avec exactitude le fac- teur d'écoulement pour cet engrais.

  • Page 48: Point De Chute

    Utilisation QUANTRON-E2 4.6.4 Point de chute Lorsque l'unité de commande QUANTRON-E2 est raccordée à un épandeur à en- grais minéral AXIS 50.1 W, le point de chute est activé et réglé électroniquement. REMARQUE La saisie du point de chute sur l'épandeur AXIS 20.1 W, AXIS 30.1 W ou AXIS 40.1 W est uniquement à...

  • Page 49: Dose Telimat

    Utilisation QUANTRON-E2 4.6.5 Dose TELIMAT Dans ce menu, vous pouvez définir la réduction de la dose de TELIMAT (en pour- cents). Ce réglage s'utilise en activant la fonction d'épandage bordure du capteur TELIMAT ou la touche T. REMARQUE Nous conseillons de réduire de 20 % la dose sur le côté de l'épandage bordure.

  • Page 50: Contrôle De Débit

    Utilisation QUANTRON-E2 4.6.6 Contrôle de débit REMARQUE Le menu Contrôle de débit est verrouillé pour l'épandeur AXIS 50.1 W et pour le mode de fonctionnement AUTO km/h + AUTO kg. Dans ce cas, le menu est inactif. Dans ce menu, vous transmettez le facteur d'écoulement sur la base d'un contrôle de débit et le sauvegardez dans l'unité...
  • Page 51 Utilisation QUANTRON-E2 Sélectionner le côté : 4. Définir le côté d'épandage où le contrôle de débit doit être effectué.  Appuyer sur la touche de fonction F1 pour sélectionner le côté d'épan- dage gauche.  Appuyer sur la touche de fonction F4 pour sélectionner le côté d'épan- dage droit.
  • Page 52 Utilisation QUANTRON-E2 REMARQUE Le temps du contrôle de débit n'a aucun impact sur la précision des résultats. Néanmoins, au moins 20 kg doivent être recueillis. 6. Appuyer à nouveau sur la touche Start/Stop.  Le contrôle de débit est terminé.
  • Page 53 Utilisation QUANTRON-E2 REMARQUE Le facteur d'écoulement doit être compris entre 0,4 et 1,9. 10. Définir le facteur d'écoulement. Pour appliquer le nouveau facteur d'écoulement calculé, appuyer sur la touche entrée. Pour confirmer le facteur d'écoulement sauvegardé jusque-là, appuyer sur la touche ESC.

  • Page 54: Calculer L'optipoint

    Utilisation QUANTRON-E2 4.6.7 Calculer l'OptiPoint Dans le menu Calculer OptiPoint, vous saisissez les paramètres pour le calcul des distances d'activation/de désactivation optimales en fourrière. 1. Ouvrir le menu Réglages engrais > Calculer OptiPoint.  La première page du menu Calculer OptiPoint apparaît.
  • Page 55 Utilisation QUANTRON-E2 Numéro Signification Description Stratégie de conduite :  OPTI(MAL) : page 91 La point de désactivation est à proximité de la limite du champ ; Le tracteur braque entre le passage de la four- rière et la limite du champ ou en dehors du champ.

  • Page 56: Info Gps Control

    Utilisation QUANTRON-E2 4.6.8 Info GPS Control Le menu Info GPS Control vous renseigne sur les valeurs de réglage calculées dans le menu OptiPoint.  Les valeurs affichées ici doivent être appliquées manuellement dans le menu de réglage correspondant sur le terminal GPS.

  • Page 57: Tableau D'épandage

    Utilisation QUANTRON-E2 4.6.9 Tableau d'épandage Dans ces menus vous pouvez créer et gérer vos Tableaux d'épandage en mode expert. REMARQUE Le choix d'un tableau d'épandage a des effets sur les réglages de l'engrais, sur l'unité de commande et l'épandeur à engrais minéral. Le réglage de la dose/ha n'est pas influencée.
  • Page 58 Utilisation QUANTRON-E2 REMARQUE Nous vous recommandons de désigner le tableau d'épandage avec le nom de l'engrais. Vous pourrez ainsi classer le tableau d'épandage d'un engrais plus fa- cilement. 9. Remanier les paramètres du tableau d'épandage. Voir chapitre 4.6: Réglages engrais en mode Expert, page Sélectionner un tableau d'épandage :...

  • Page 59: Réglages De La Machine

    Utilisation QUANTRON-E2 Réglages de la machine Dans ce menu, vous effectuez les réglages pour le tracteur et la machine  Ouvrir le menu Réglages machine. Figure 4.20 : Menu Réglages machine REMARQUE L'affichage Pesée du compteur de kg apparaît uniquement sur l'écran dans les modes de fonctionnement AUTO km/h + Stat.

  • Page 60: Calibrage De La Vitesse

    Dans la mesure du possible, ne remplir la machine qu'à moitié. Consulter les réglages de vitesse : Dans l'unité de commande QUANTRON-E2, vous pouvez enregistrer jusqu'à 4 différents profils relatifs au type et au nombre d'impulsions. Vous pouvez don- ner des noms à ces profils (par exemple le nom du tracteur).
  • Page 61 Utilisation QUANTRON-E2 Calibrer à nouveau le signal de vitesse : Vous pouvez soit écraser un profil existant, soit créer un profil dans un espace d'enregistrement vide. 1. Dans le menu Tracteur (km/h), sélectionner l'emplacement de sauvegarde souhaité en appuyant sur la touche de fonction située en-dessous.
  • Page 62 Utilisation QUANTRON-E2 Il vous reste ensuite encore à définir le nombre d'impulsions du signal de vitesse. si vous avez connaissance du nombre d'impulsions exact, vous pouvez le saisir directement : 8. Ouvrir l'entrée de menu Tracteur (km/h) > Modifier calibrage > Imp/100m.

  • Page 63: Mode Auto / Man

    à une vitesse constante. REMARQUE Les différents modes de fonctionnement de l'épandage sont décrits au chapitre 5: Épandage avec l'unité de commande QUANTRON-E2, page Figure 4.24 : Menu AUTO / MAN modes [1] Réglage des vannes de dosage pour le mode manuel [2] Réglage de la vitesse pour le mode manuel...
  • Page 64 Mode automatique avec pesée automatique (AUTO km/h + AUTO kg) a) choisir AUTO km/h + AUTO kg : 1. Allumer l'unité de commande QUANTRON-E2. 2. Ouvrir le menu Réglages de la machine > modes AUTO/MAN. 3. Sélectionner l'entrée de menu AUTO km/h + AUTO kg.
  • Page 65 Le menu AUTO km/h + Stat. kg s'affiche uniquement à l'écran lorsque l'épan- deur à engrais minéral AXIS W a été configuré à l'usine. 1. Allumer l'unité de commande QUANTRON-E2. 2. Remplir la trémie avec de l'engrais. 3. Ouvrir le menu Réglages de la machine > modes AUTO/MAN.
  • Page 66 Utilisation QUANTRON-E2 Mode automatique (AUTO km/h) 1. Allumer l'unité de commande QUANTRON-E2. 2. Remplir la trémie avec de l'engrais. 3. Ouvrir le menu Réglages de la machine > modes AUTO/MAN. 4. Sélectionner l'entrée de menu AUTO km/h. 5. Appuyer sur la touche entrée.

  • Page 67: Dose

    Utilisation QUANTRON-E2 4.7.3 Dose +/- Dans ce menu, vous pouvez définir une modification des doses en pourcen- tages pour le type d'épandage normal. La base (100 %) est la valeur préréglée de l'ouverture des vannes de dosage. REMARQUE Pendant l'épandage, vous pouvez modifier à tout moment la valeur de la dose avec le facteur de dose +/- grâce aux touches F2/F3.

  • Page 68: Pesée Du Compteur De Kg

    Utilisation QUANTRON-E2 4.7.4 Pesée du compteur de kg Vous pouvez activer ici l'affichage de la fonction Comparer compteur de kg dans le menu Compteurs kg - km. REMARQUE L'affichage Pesée du compteur de kg apparaît uniquement sur l'écran dans les modes de fonctionnement AUTO km/h + Stat.

  • Page 69: Vidage Rapide

    Vidage rapide. Pour ce faire, nous vous conseillons avant de ranger la machine d'ouvrir entiè- rement les deux vannes de dosage pour le vidage rapide et d'éteindre le QUANTRON-E2 dans cet état. Vous empêchez ainsi l'accumulation d'humidité dans la trémie. REMARQUE Assurez-vous que toutes les conditions soient bien remplies avant le démar-...
  • Page 70 Utilisation QUANTRON-E2 2. À l'aide de la touche de fonction, sélectionnez le côté par lequel le vidage rapide doit être effectué.  L'écran affiche le tronçon souhaité avec un symbole. 3. Appuyer sur la touche Start/Stop.  Le vidage rapide commence.

  • Page 71: Compteur

    Utilisation QUANTRON-E2 Compteur Dans ce menu, vous pouvez créer et gérer jusqu'à 200 compteurs.  Ouvrir le menu Menu principal > Compteurs. Figure 4.29 : Menu Compteurs [1] Indication numéro de page [2] Indication compteur actif [3] Indication compteur rempli...

  • Page 72: Démarrer L'enregistrement

    Utilisation QUANTRON-E2 4.9.2 Démarrer l'enregistrement Figure 4.30 : Affichage du compteur actuel [1] Indication du numéro de page [2] Champ de nom du compteur [3] Champs de valeurs [4] Indications Heure/date de démarrage [5] Indications Heure/date d'arrêt [6] Champ de nom d'engrais [7] Champ de nom fabricant engrais [8] Touche de fonction Démarrer...

  • Page 73: Arrêter L'enregistrement

    Utilisation QUANTRON-E2 3. Appuyer sur la touche de fonction F1 située sous le symbole de démarrage.  L'enregistrement démarre.  Le menu Compteurs affiche le symbole d'enregistrement pour le compteur actuel.  L'écran de commande indique le symbole d'enregistrement. REMARQUE Si un autre compteur est ouvert, ce compteur sera arrêté.

  • Page 74: Importer/Exporter Des Compteurs

    Vous pouvez suspendre l'importation des compteurs à tout moment en ap- puyant sur la touche ESC ! L'importation des compteurs a les effets suivants  Tous les compteurs actuellement sauvegardés dans le QUANTRON-E2 sont écrasés.  Si vous avez défini les doses sur le PC, la dose est automatiquement trans- mise dans le compteur au démarrage et devient immédiatement active dans...

  • Page 75: Supprimer Des Compteurs

    2. Appuyer sur la touche de fonction F4 (cf. figure 4.29). 4.9.5 Supprimer des compteurs L'unité de commande QUANTRON-E2 permet de supprimer des compteurs en- registrés. REMARQUE Seul le contenu des compteurs est supprimé, le nom du compteur continue d'être affiché dans le champ de nom ! Supprimer des compteurs 1.

  • Page 76: Système / Tests

    Utilisation QUANTRON-E2 4.10 Système / Tests Dans ce menu, vous procédez aux réglages du système et d'essai pour l'unité de commande.  Ouvrir le menu Menu principal > Système / Tests. Figure 4.33 : Menu Système / Tests Sous-menu Signification Description Luminosité...
  • Page 77 Utilisation QUANTRON-E2 Sous-menu Signification Description Date Réglage de la date actuelle. Choix et modification du réglage avec les flèches direction- nelles, confirmation avec la touche entrée Heure Réglage de l'heure actuelle. Choix et modification du réglage avec les flèches direction- nelles, confirmation avec la touche entrée...

  • Page 78: Réglage De La Langue

     L'écran affichage la première page sur quatre. Figure 4.34 : Menu Choix de la langue 2. Sélectionner la langue dans laquelle les menus doivent être présentés. 3. Confirmer les réglages en appuyant sur la touche entrée.  L'unité de commande QUANTRON-E2 redémarre automatiquement.

  • Page 79: Configuration Écran

    Utilisation QUANTRON-E2 4.10.2 Configuration écran Les champs qui s'affichent à l'écran de l'unité de commande peuvent être ajustés individuellement. Vous pouvez saisir au choix les valeurs suivantes dans les trois champs d'affichage :  Vitesse  Facteur d'écoulement (FE) ...

  • Page 80: Mode

    Utilisation QUANTRON-E2 4.10.3 Mode Dans l'unité de commande QUANTRON-E2 de commande 2 différents modes sont possibles. Le mode Facile ou Expert.  Dans le mode Facile, seuls les paramètres des réglages d'engrais néces- saires à l'épandage peuvent être consultés, les tableaux d'épandage ne peuvent être ni créés ni gérés.

  • Page 81: Tests / Diagnostic

    Utilisation QUANTRON-E2 4.10.4 Tests / diagnostic Le menu Tests/ Diagnostic vous permet de surveiller et de vérifier la fonction de certains capteurs/vérins. REMARQUE Ce menu a une simple valeur informative. La liste des capteurs dépend de l'équipement de la machine.
  • Page 82 Utilisation QUANTRON-E2 Exemple tests/diagnostic vannes 1. Ouvrir le menu Système / Tests > Tests / Diagnostic. 2. Sélectionner l'entrée de menu Vannes. 3. Appuyer sur la touche Entrée.  L'écran affiche l'état des vérins/des capteurs. Figure 4.39 : Tests / diagnostic ; exemple : Vannes...

  • Page 83: Transfert Des Données

    Utilisation QUANTRON-E2 4.10.5 Transfert des données Le transfert de données se fait via différents protocoles de données. Figure 4.40 : Menu Transfert de données Sous-menu Signification Documentation automatique des compteurs ; transfert des compteurs vers un PDA ou un PC de poche par Bluetooth LH5000 Communication sérielle, par exemple épandage avec des...

  • Page 84: Compteurs Totaux

    Utilisation QUANTRON-E2 4.10.6 Compteurs totaux Toutes les valeurs de comptage de l'épandeur sont indiquées dans ce menu.  la dose épandue en kg  la surface épandue en ha  le temps d'épandage en h  le trajet effectué en km REMARQUE Ce menu a une simple valeur informative.
  • Page 85 Utilisation QUANTRON-E2 Figure 4.42 : Menu Info page 1 Figure 4.43 : Menu Info page 2...

  • Page 86: Fonctions Spéciales

    Utilisation QUANTRON-E2 4.12 Fonctions spéciales 4.12.1 Saisie de texte Dans certains menus, vous pouvez saisir librement du texte. Figure 4.44 : Menu Saisie de texte [1] Champ de saisie [2] Champ de signes, indication des caractères disponibles (dépend de la langue)
  • Page 87 Utilisation QUANTRON-E2 Écraser des caractères : Vous pouvez remplacer un signe par un autre. 1. À l'aide des touches de fonction, placer le curseur à la position du premier caractère à inscrire dans le champ de saisie 2. À l'aide des flèches, sélectionner les caractères à inscrire dans le champ de caractères.

  • Page 88: Saisie De Valeurs Au Moyen De La Touche Du Curseur

    Utilisation QUANTRON-E2 4.12.2 Saisie de valeurs au moyen de la touche du curseur Dans certains menus, vous pouvez saisir des chiffres. Figure 4.45 : Saisie de chiffres (par exemple dose/ha) [1] Champ de saisie Condition requise : Vous vous trouvez déjà dans le menu dans lequel vous pouvez saisir des chiffres.

  • Page 89: Épandage Avec L'unité De Commande Quantron-E2

    Épandage avec l'unité de commande QUANTRON-E2 Épandage avec l'unité de commande QUANTRON-E2 L'unité de commande QUANTRON-E2 vous aide à effectuer les réglages de la machine avant de commencer les travaux. Pendant l'épandage, des fonctions de l'unité de commande sont également actives au second plan. Vous pouvez ainsi contrôler la qualité...

  • Page 90: Telimat

    Épandage avec l'unité de commande QUANTRON-E2 TELIMAT Variantes de constructions sur l'épandeur à engrais minéral AXIS W n ATTENTION Danger de blessure en raison de réglage automatique de TELIMAT ! Une fois la touche T actionnée, la position d'épandage en bordure démarre automatiquement via le cylindre électrique.
  • Page 91 Épandage avec l'unité de commande QUANTRON-E2 TELIMAT avec télécommande électrique En appuyant sur la touche T, le TELIMAT électrique se déplace en position d'épandage en bordure. Pendant le réglage le symbole -?- apparaît à l'écran et disparaît une fois la position de travail atteinte. Une surveillance du capteur de la position de TELIMAT n'est pas nécessaire, le vérin étant calibré...

  • Page 92: Mode Automatique Avec Pesée Automatique (Auto Km/H + Auto Kg)

    Épandage avec l'unité de commande QUANTRON-E2 Mode automatique avec pesée automatique (AUTO km/h + AUTO kg) Le mode de fonctionnement AUTO km/h + AUTO kg permet la pesée conti- nuelle des doses d'engrais dans la trémie pendant l'épandage. Le réglage du fac- teur d'écoulement est corrigé...
  • Page 93 Épandage avec l'unité de commande QUANTRON-E2 REMARQUE Sur un terrain accidenté et vallonné, les doses/ha inférieures à 30 kg/min doivent être épandues en mode AUTO km/h + Stat. kg (épandeur à balance) ou AUTO km/h (autres types d'épandeurs à engrais minéral).

  • Page 94: Épandage Avec Mode De Fonctionnement Auto Km/H + Stat. Kg

    Épandage avec l'unité de commande QUANTRON-E2 Épandage avec mode de fonctionnement AUTO km/h + Stat. kg Le mode de fonctionnement AUTO km/h + Stat. kg, sert UNIQUEMENT à tra- vailler avec de petites quantités d'épandage ou sur des terrains en pente.

  • Page 95: Épandage En Mode De Fonctionnement Auto Km/H

    Épandage avec l'unité de commande QUANTRON-E2 15. Ouvrir le menu Charge départ via la touche kg. 16. Sélectionner le champ de sélection Peser la quantité résiduelle. 17. Appuyer sur la touche Entrée.  Le logiciel compare les quantités épandues avec les quantités résiduelles effectives restant dans la trémie.

  • Page 96: Épandage En Mode De Fonctionnement Man Secteur

    Épandage avec l'unité de commande QUANTRON-E2 Épandage en mode de fonctionnement MAN secteur En mode MAN secteur, vous pouvez modifier l'ouverture de la vanne de dosage manuellement pendant l'épandage. Condition requise :  Les vannes de dosage sont ouvertes (activation via la touche Start/Stop).

  • Page 97: Gps Control

    Pour toute information complémentaire, contactez votre distributeur.  Veuillez vous référer aux instructions d'utilisation du QUANTRON-Guide. La fonction OptiPoint de RAUCH calcule les points de marche et d'arrêt opti- maux pour l'épandage en fourrière, à l'aide des réglages de l'unité de commande ; voir 4.6.7: Calculer l'OptiPoint, page...
  • Page 98 Épandage avec l'unité de commande QUANTRON-E2 Figure 5.4 : Stratégie de conduite OPTI [A] Distance d'activation [B] Distance de désactivation [C] Limite du champ...
  • Page 99 Épandage avec l'unité de commande QUANTRON-E2 Stratégie de conduite GÉOM S'il est nécessaire de manœuvrer dans le passage en fourrière, la distance de désactivation (figure 5.5, [B]) doit être agrandie. La distance de désactivation est recalculée en fonction du rayon de courbure.
  • Page 100 Épandage avec l'unité de commande QUANTRON-E2 Écart intérieur (m) L'écart intérieur désigne la distance d'activation (figure 5.6 [A]) par rapport à la limite du champ (figure 5.6 [C]). Les vannes de dosage commencent à s'ouvrir à cette position dans le champ. Cet écart dépend du type d'engrais et représente la distance d'activation optimale pour une distribution améliorée de l'engrais.
  • Page 101 Épandage avec l'unité de commande QUANTRON-E2 Écart extérieur (m) L'écart extérieur désigne la distance de désactivation (figure 5.7 [B]) par rapport à la limite du champ (figure 5.7 [C]). Les vannes de dosage commencent à se fer- mer à cette position dans le champ. L'écart de désactivation dépend de la stra- tégie de conduite sélectionnée.
  • Page 102 Épandage avec l'unité de commande QUANTRON-E2...

  • Page 103: Messages D'alarme Et Causes Possibles

    Messages d'alarme et causes possibles Messages d'alarme et causes possibles Sur l'écran de l'unité de commande QUANTRON-E2, différents message d'alarme peuvent être affichés. Signification des messages d'alarme N° Signal à l'écran Signification  Cause possible Défaut sur distribution, Le vérin pour la distribution ne peut pas at- arrêter !
  • Page 104 Messages d'alarme et causes possibles N° Signal à l'écran Signification  Cause possible Régl. min. = 10 Indication sur le domaine de valeurs de la Régl. max. = 3000 dose/ha.  Valeur indiquée n'est pas valable. Régl. min. = 12.00 Indication sur le domaine de valeurs de la Régl.
  • Page 105 Messages d'alarme et causes possibles N° Signal à l'écran Signification  Cause possible Distributeur surchargé ! L'épandeur à engrais minéral est surchar- gé.  Trop d'engrais dans la trémie Défaut équipement TELI- Le vérin pour le réglage TELIMAT ne peut MAT.

  • Page 106: Éliminer Une Défaut/Alarme

    Messages d'alarme et causes possibles Éliminer une défaut/alarme 6.2.1 Acquittement du message d'alarme Un message d'alarme apparaît à l'écran et est accompagné d'un symbole d'aver- tissement. Figure 6.1 : Message d'alarme (exemple distribution) 1. Supprimer la cause du message d'alarme. Observer pour cela la notice d'instructions de la machine et le paragraphe 6.1: Signification des messages d'alarme, page 2.

  • Page 107: Résoudre Les Problèmes Avec Le Réglage Du Facteur D'écoulement (Axis W Seulement)

    6.2.1: Acquittement du message d'alarme, page 100. 2. Éteindre l'unité de commande QUANTRON-E2 (ON/OFF). 3. Éliminer les obstructions éventuelles au niveau des ouvertures de dosage. 4. Allumer l'unité de commande QUANTRON-E2. 5. Ouvrir le menu Charge départ via la touche kg.
  • Page 108 Messages d'alarme et causes possibles...

  • Page 109: Équipement Spécial

    Équipement spécial Équipement spécial N° Représentation Appellation Capteur de signal vide pour AXIS Capteur de vitesse Câble Y RS232 pour l'échange de don- nées (par exemple : GPS, capteur N etc.) Set de câbles tracteurs système pour QUANTRON-E2 AXIS 12 m...
