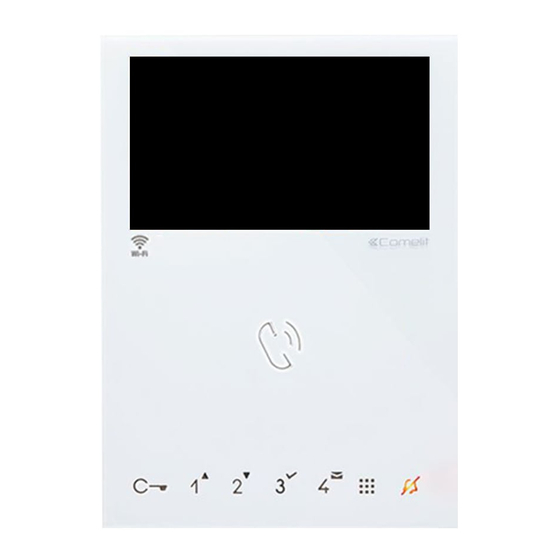

Moniteur vidéophonique mini mains libres
Masquer les pouces
Voir aussi pour 6741W:
- Manuel technique (36 pages) ,
- Notice d'utilisation (20 pages) ,
- Mode d'emploi (10 pages)
Manuels Connexes pour Comelit 6741W
Sommaire des Matières pour Comelit 6741W
- Page 1 MANUEL TECHNIQUE Moniteur vidéophonique Mini mains libres art. 6741W - art. 6741W/BM Passion.Technology.Design.
-
Page 2: Table Des Matières
Consignes pour l'installation ..............20 Nouveau codage de la rév. 53 ...............20 Distances de fonctionnement ...............21 Art. 6741W (/BM) sur les systèmes alimentés par l’art. 1210 ..22 Distances de fonctionnement ...............22 Art. 6741W (/BM) sur les systèmes kit 8451V......23 Distances de fonctionnement ...............23... -
Page 3: Description
Le moniteur disposant de l'appli COMELIT permet de répondre aux appels directement à partir d'un smartphone ou d'une tablette, aussi bien localement qu'à distance. Le moniteur 6741W/BM est équipé de série du système d'amplification à boucle magnétique. Il n'est pas livré avec l'étrier art. 6710 qu'il faudra commander séparément. -
Page 4: Caractéristiques Techniques
Blanc Blanc Technologie Sensitive Touch Nombre de boutons de série Signalisation par LED (x) Couleur rétro-éclairage Blanc Blanc Wi-Fi Compatibilité avec l'appli Comelit CARACTÉRISTIQUES MATÉRIEL Bornes amovibles RÉGLAGES Volume haut-parleur Luminosité DONNÉES GÉNÉRALES Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) CARACTÉRISTIQUES TECHNIQUES... -
Page 5: Installation
Installation Avant d’installer définitivement les moniteurs, s’assurer que le signal Wi-Fi arrive correctement au dispositif : la distance entre le routeur et le moniteur, l’épaisseur et le matériau des parois peuvent influencer la qualité du signal. Le signal Wi-Fi ne suffit pas à garantir le bon fonctionnement. Prévoir un répétiteur Wi-Fi entre le routeur et le moniteur pour améliorer le signal Wi-Fi destiné... -
Page 6: Démontage Moniteur
Démontage moniteur Démontage borne/Montage borne... -
Page 7: Connexions
Si plusieurs postes intérieurs audio ou étriers de moniteur présentent le même code d'appel, connecter le bouton CFP sur un seul : tous les dispositifs sonneront simultanément. Fonctionnement Après avoir procédé au branchement, les LEDs du moniteur 6741W (/BM) clignoteront : attendre qu’elles s’éteignent (40 secondes environ) avant de pouvoir utiliser le dispositif. Répondre à un appel en réception Appuyer sur le bouton à... -
Page 8: Touches À Effleurement
Touches à effleurement Description f Appuyer 1 fois sur un bouton au choix pour exécuter la fonction à laquelle il est associé. Attendre environ 1 seconde avant de rappuyer sur le même bouton. En appuyant trop rapidement plusieurs fois de suite, la commande est annulée. -
Page 9: Configuration
√ La modalité KIT est disponible sur des systèmes alimentés par l'art. 1210 avec un nombre de 6741W (/BM) inférieur ou égal à 10, et sur des systèmes alimentés par l'art. 1209 avec un nombre de 6741W (/BM) inférieur ou égal à 4. -
Page 10: Tableau D'adressage
Tableau d’adressage Voir tableau d’adressage. REMARQUES • En modalité BUILDING, il est conseillé de choisir des codes d'appel présentant des valeurs basses disponibles. • Le code *240 est réservé au standard de conciergerie. -
Page 11: Boutons Programmables
Boutons programmables Légende Phonie Ouvre-porte Actionneur Auto-allumage CAMG Module caméras déportées à adresse générique CAM1 Module caméras déportées à adresse 220 CAM2 Module caméras déportées à adresse 221 Appel au standard principal Appel au standard secondaire Appel intercommunicant, programmable général ou sélectif. Par défaut : appel un usager INTb Appel intercommunicant, programmable général ou sélectif. -
Page 12: Configuration Avancée
Configuration avancée Au cas où les configurations par défaut (tableau « Configuration de base ») ne répondraient pas à vos besoins, vous pouvez modifier la programmation des boutons en suivant les procédures décrites ci-après. Au terme de la programmation, mettre les DIP 1-2-3-4 de S2 sur 1111 (configuration PROG). Lorsque les DIP sont ainsi configurés, les boutons gouvernent les fonctions programmées. -
Page 13: Programmation Des Boutons
Programmation des boutons 1. Pour accéder à la programmation, régler le DIP 6 de S2 sur 1 » la LED Coupure sonnerie clignote S2 DIP 1 2 3 4 5 6 0 0 0 0 0 1 2. Consulter le tableau « Configuration de base »... -
Page 14: Programmation Directe
Programmation directe Permet la programmation des appels intercommunicants directement depuis les postes intérieurs. √ Nécessite la présence de 2 opérateurs Phase 1 : entrée en programmation L'opérateur 1 et l'opérateur 2 effectuent les opérations suivantes sur 2 postes intérieurs : 1. -
Page 15: Actionneur Générique, Actionneur À Code : Programmation Des Boutons
Actionneur générique, Actionneur à code : programmation des boutons Noter les réglages du DIP-switch. 1. Pour accéder à la programmation, régler le DIP 6 de S2 sur 1 » la LED Coupure sonnerie clignote S2 DIP 1 2 3 4 5 6 0 0 0 0 0 1 2. -
Page 16: Module Caméras Déportées : Programmation Des Boutons
Module caméras déportées : programmation des boutons Noter les réglages du DIP-switch. 1. Pour accéder à la programmation, régler le DIP 6 de S2 sur 1 » la LED Coupure sonnerie clignote S2 DIP 1 2 3 4 5 6 0 0 0 0 0 1 2. -
Page 17: Autres Fonctions
Autres fonctions 1. Pour accéder à la programmation, régler le DIP 6 de S2 sur 1 » la LED Coupure sonnerie clignote S2 DIP 1 2 3 4 5 6 0 0 0 0 0 1 2. Consulter le tableau et choisir une combinaison qui affiche les fonctions choisies/nécessaires pour les boutons qui doivent être programmés. -
Page 18: Programmation Plage
Programmation plage Prendre note de la configuration de S2, S1 et la rétablir à la fin de la programmation. Effectuer les opérations de 1 à 4 S2 DIP Adresse plage 1 2 3 4 5 6 minimum 0 0 0 0 1 0 définir le code, «... -
Page 19: Réinitialisation Programmation
Réinitialisation programmation Configurations d'usine : • Fonctions des boutons selon la combinaison DIP 1-2-3-4 de S2 ; • Adresse intercommunicant absente ; • Fonction range et adresses mini et maxi absentes ; DIP OFF • Réinitialisation sonneries. Prendre note de la configuration de S2, S1 et la rétablir à la fin de la programmation S2 DIP DIP ON 1 2 3 4 5 6... -
Page 20: Moniteurs Secondaires Compatibles
Les systèmes alimentés par l'art. 4888C avec indice de révision entre 052 et 021 peuvent supporter jusqu'à 50 moniteurs. • Les alimentations 4888C (4888CU) avec indice de révision inférieur à 021 (014) ne sont pas compatibles avec 6741W (/BM) et doivent être remplacées. -
Page 21: Distances De Fonctionnement
MONITOR / ART. 1229A MAX 4888CU 4680C 1595 A max. B max. F max. H max. Comelit art. 4577/4579 1 mm2 (Ø 1,2 mm AWG 17) 200 m 200 m 50 m 100 m (655 feet) (655 feet) (165 feet) (330 feet) UTP5 cat. -
Page 22: Art. 6741W (/Bm) Sur Les Systèmes Alimentés Par L'art. 1210
Art. 6741W (/BM) sur les systèmes alimentés par l’art. 1210 Nombre maximum de 6741W (/BM) alimentés par la colonne montante et présentant le même code d'appel Dispositifs de répétition d'appel utilisables 1229A Nombre maxi de postes intérieurs (y compris les dispositifs de répétition (2) 4 d'appel) ayant le même code d'appel... -
Page 23: Art. 6741W (/Bm) Sur Les Systèmes Kit 8451V
Art. 6741W (/BM) sur les systèmes kit 8451V Nombre maximum de 6741W (/BM) alimentés par la colonne montante et présentant le même code d'appel Dispositifs de répétition d'appel utilisables 1229A Nombre maxi de postes intérieurs (y compris les dispositifs de répétition d'appel) ayant le même code d'appel... -
Page 24: Schémas De Connexion
Schémas de connexion Système alimenté par art. 4888C / 4888CU 6741W 1216 6741W/BM +6710 6741W 6741W/BM +6710 1214/2C 1234 67 S2: DIP7 OFF 1214/2C 1234 67 S2: DIP7 OFF 4888C ~ 230V 4888CU 1595 120-230 V NC NO 4680C 33436... -
Page 25: Système Alimenté Par Art. 1210
Système alimenté par art. 1210 1216 6741W 6741W/BM +6710 6741W 1214/2C 6741W/BM +6710 1234 67 1214/2C 1234 67 S2: DIP7 ON S2: DIP7 ON 1210 110-240V 4681 33436 Bouton ouvre-porte sortie Kit 8451V: système de base un appel avec l’art. 1209... -
Page 26: Art. 6741W (/Bm) Et Un Moniteur Secondaire En Dérivation
Art. 6741W (/BM) et un moniteur secondaire en dérivation 1216 6741W 6741W/BM + 6710 1214/2C 1214/2C Moniteurs secondaires compatibles (Page 20) Art. 6741W (/BM) et un 6721W (/BM) moniteur secondaire en cascade 1216 6721W 6741W 6721W/BM +6710 6741W/BM +6710 1214/2C... -
Page 27: Fonctionnalités De L'installation Et Schémas
Fonctionnalités de l'installation et schémas Pour de plus amples informations sur les fonctionnalités de l'installation et pour visualiser les schémas d'installation, cliquez sur le type d'installation qui correspond à vos exigences : • Système audio/vidéo Building Kit pour réaliser des installations audio-vidéo dans un immeuble •... - Page 28 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
