Steuerung

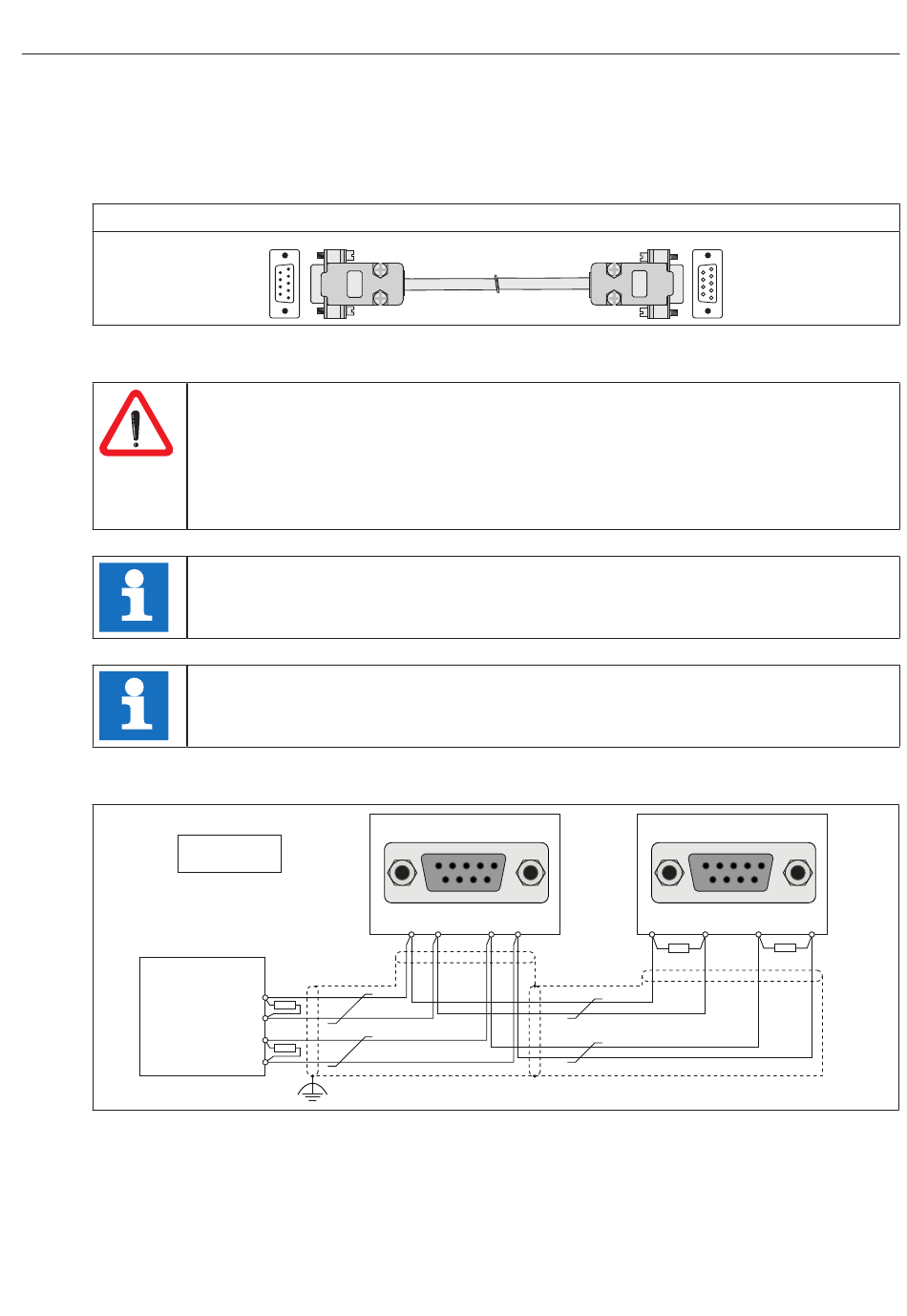

2.1.3.2 Anschluss der RS232-Schnittstelle

Zur Verbindung des Interfaceoperators mit einem PC ist ein RS232-Kabel erforderlich.
Serielles Kabel zur Verbindung des Operators mit einem PC

2.1.3.3 Anschluss der RS485-Schnittstelle

2.1.3.4 Verdrahtung RS485 vollduplex

R=120Ω
Master
D - 10
1
6
9
5
Um Störungen an der RS485-Schnittstelle vorzubeugen sind folgende Hinweise
unbedingt zu beachten:
• CAT 5-Kabel verwenden (paarweise, verdrilltes und geschirmtes Kabel)
• einseitig Erden (vorrangig an störungsfreieren Seite)
• Abschlusswiderstände an beiden Enden des Busses von jeweils 120 Ω an-
bringen
Wenn abweichend von unserer Empfehlung ein CAT 7-Kabel eingesetzt wird, so
muss der innere Schirm jeweils am Sender aufgelegt werden.
Sollten weiterhin Störungen auftreten besteht die Möglichkeit ein Biasing einzu-
setzen. Dies darf jedoch nur einmal am Bus erfolgen (vorzugsweise am Master).
R
TxD-A
TxD-B
R
RxD-A
RxD-B
0058025-001D
COMBIVERT
5 4 3 2 1
9 8 7 6
4 5 8 9
5
9
6
1
COMBIVERT
5 4 3 2 1
9 8 7 6
4 5 8 9
R R
