2 Déballage et montage
2.3.5 Montage de la hotte
ATTENTION !
Ne pas monter ou utiliser une
hotte défectueuse. Les travaux
de réparation ne sont à effectuer
que par un professionnel habilité
par le fabricant
(=> service après-vente)

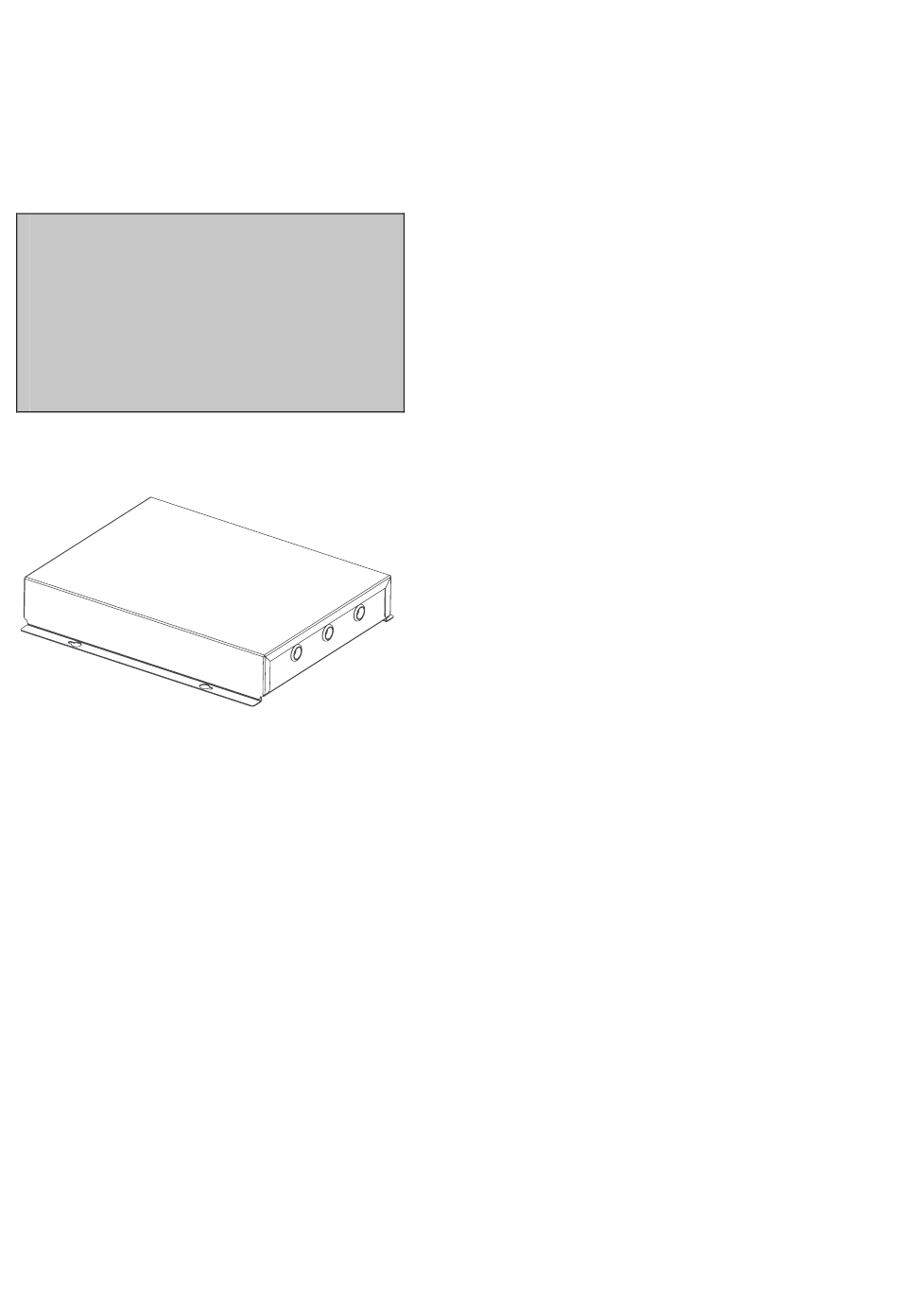

Fig. 2 : boîtier électronique avec interrupteur à
levier
1. Faire la découpe dans le plan de travail.
Distance entre le bord de la plaque de
cuisson et le bord de la hotte, maxi 20 mm
(voir fig. M1 et page 12)
2. Montage du caisson de la hotte
Insérez le caisson de la hotte dans la
découpe jusqu'à ce que vous puissiez poser
doucement le cadre d'insert sur la plaque de
travail (fig. M2a).
A l'aide des équerres de montage, fixez le
caisson de la hotte, ajustez verticalement,
en bas, sur le sol du meuble (fig. M2b).
Fixez le boîtier moteur au corps de la
hotte (Fig. M3). Faire attention au sens
d'évacuation du moteur (voir fig. M3 et page
12).
Raccordez le conduit d'air comme préparé
pour l'extraction ou la circulation d'air (voir
page 12).
