4 Utilisation
Affichage multifonctions
Les chaudières atmoTEC pro ou turboTEC pro sont équi-
pées d'un affichage multifonction. Lorsque l'interrupteur
principal est fermé et que l'appareil fonctionne normale-
ment, la pression de remplissage actuelle de l'installa-
tion de chauffage est affichée sur l'écran (dans l'exem-
ple 1,2 bar).

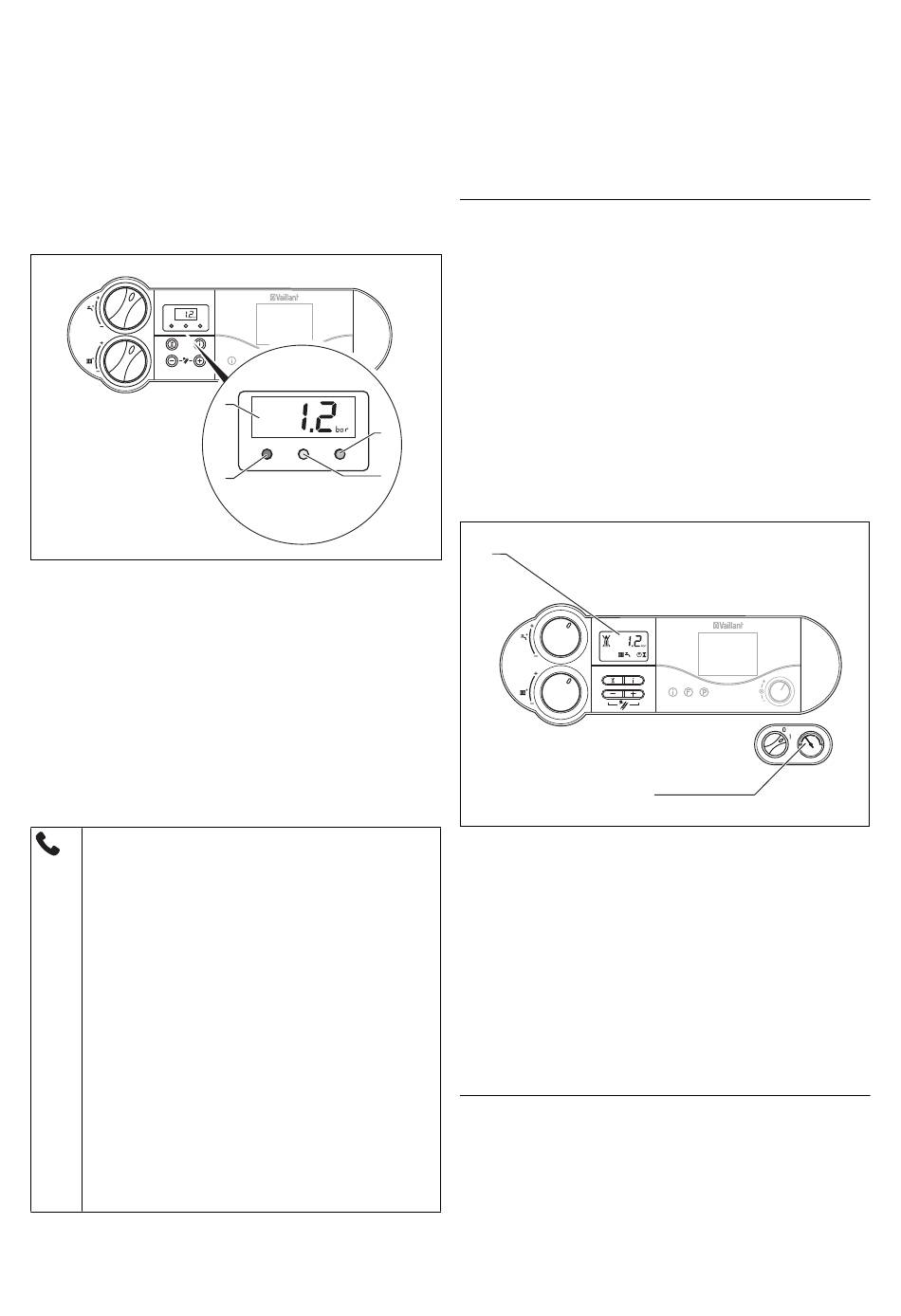

Fig. 4.4 Écran atmoTEC plus, turboTEC plus
1 Écran d'affichage de la pression de remplissage ac-
tuelle de l'installation de chauffage, de la température
de départ du chauffage, du code d'état ou d'anomalie.
2 Voyant vert d'eau chaude
éteint : pas de puisage d'eau chaude,
clignote : de l'eau chaude est puisée.
3 Voyant jaune allumé
en permanence : brûleur en marche.
4 Voyant rouge allumé
en permanence : panne de l'appareil, affichage d'un
code d'erreur.
Uniquement en liaison avec vrnetDIALOG :
tant que le symbole est affiché, une température
de départ du chauffage et de sortie d'eau chau-
de est définie par l'accessoire vrnetDIALOG,
c'est-à-dire que la chaudière fonctionne avec
d'autres températures que celles réglées à l'aide
des sélecteurs (9) et (10).
Ce mode peut uniquement être désactivé :
- par vrnetDIALOG ou
- en modifiant le réglage de la température sur
les boutons rotatifs (9) ou (10) de plus de
± 5 K.
Ce mode de fonctionnement ne peut pas être
arrêté :
- en appuyant sur la touche (8) « Reset »
ou
– en arrêtant ou en mettant en marche l'appa-
reil.
10
1
bar
4
Notice d'emploi atmoTEC pro/atmoTEC plus und turboTEC pro/turboTEC plus 0020029227_00
4.2 Mesures à prendre avant la mise en fonction-
nement
4.2.1 Ouverture des dispositifs d'arrêt
h Remarque !
Les dispositifs d'arrêt ne sont pas fournis avec
la chaudière. Ils doivent être installés à vos
frais par votre installateur sanitaire. Ce dernier
vous expliquera leur fonctionnement.
• Ouvrez le robinet du gaz installé à vos frais et le robi-
net de gaz de la chaudière au maximum.
• Vérifiez que les robinets d'entretien des conduites dé-
part et retour de l'installation de chauffage sont
ouverts.
• Ouvrez le robinet d'arrêt d'eau froide. À titre de con-
2
trôle, vous pouvez ouvrir un point de puisage pour vé-
rifier si de l'eau s'en écoule.
3
4.2.2 Contrôle de la pression du système
1
Fig. 4.5 Contrôle de la pression de remplissage de l'installation
de chauffage (représenté ici : atmoTEC/turboTEC plus)
• Avant la mise en fonctionnement, vérifiez la pression
de remplissage de l'installation dans l'écran (1) ou au
niveau du manomètre (2). Pour un fonctionnement ir-
réprochable de l'installation de chauffage, l'écran doit
afficher à froid une pression de remplissage entre 1,0
et 2,0 bar (l'aiguille du manomètre se trouve dans la
zone gris clair). Si la pression de remplissage est infé-
rieure à 0,8 bar (l'aiguille du manomètre se trouve
dans la zone gris foncé), il faut rajouter de l'eau avant
la mise en fonctionnement (cf. chapitre 4.7.4).
Remarque !
h
L'affichage multifonction ainsi que l'affichage de
la pression de l'installation ne fonctionnent que
lorsque la chaudière est raccordée au réseau
électrique et se trouve en état de fonctionne-
ment !
bar
2
