LIST DE PIÈCES DU MODÈLE (GAZ NATUREL) POUR 85-3101-0 (G43206)
ÉLÉMENT
QUANTITÉ
DÉSIGNATION
AA
1
Assemblage du couvercle supérieur
AB
1
Thermomèter
AC
1
Plaque de logo
AD
1
Poignée pour couvercle supérieur
AE
2
Butoirs du couvercle-arrière
AF
2
Butoirs du couvercle-avant
AG
2
Vis pour couvercle supérieur
BA
1
Compartiment des brûleurs
BB
4
Brûleur
BC
1
Ensemble d'électrodes du brûleur principal
BD
3
Tige de support de brûleur
BE
4
Brise-fl ammes
BF
3
Grils de cuisson
BG
1
Grille de réchaud
CA
1
Panneau de commande
CB
1
Ensemble de tubulures
CC
1
Obturateur d'air du brûleur latéral
CD
1
Valve du brûleur latéral
CE
1
Détendeur et tubulure nécessaire au gaz
CF
4
Bouton de commande
CG
4
Collerette pour bouton de commande
CH1
1
D'allumage électronique
CH2
1
Bouton d'allumeur électronique
CI
1
Crochet de récipient à graisse
CJ
1
Récipient à graisse
DA
1
Panneau latérale du chariol droit
DB
1
Panneau latérale du chariol gauche
DC1
1
Rail supérieur-Avant
DC2
1
Rail supérieur-Arriéré
DD
4
Assemblage aimant
DE
1
Assemblage de la porte gauche
DF
1
Assemblage de la porte droite
DG
4
Charnière
DH
2
Poignée de porte
DI
1
Étagère inférieure
DJ
2
Bras de soutien, Panneau latéral
DK
2
Assemblage de roulettes avec mècanisme de blocage
DL
2
Ensemble de roulettes
DM
1
Porte-allumettes
EA
1
Tablette latérale de droite
EB
1
Bordure droite de la tablette latérale
EC
1
Tablette gauche du brûleur latéral
ED
1
Bordure gauche de la tablette latérale
EE
1
Cuvette de propreté pour brûleur latéral
EF
1
Brûleur latéral
EG
1
Ensemble d'électrodes du brûleur latéral
EH
1
Gril de cuisson du brûleur latéral
EI
1
Couvercle pour brûleur latéral
F1
1
Kit de quincaillerie
F2
1
Instructions D'assemblage
F3
1
Manuel de sécurité et entretien
N° DE PIÈCE
G432-3700-01
G430-0022-01
G451-0001-01
G413-0001-01
G303-0038-01
G508-0063-01
G430-0024-01
G432-1900-01
G431-0300-01
G501-0010-01
G413-0004-01
G430-0005-01
G432-1800-01
G432-0001-01
G432-0017-01
G432-2600-01
G432-1102-01
G451-0602-01
G501-0099-01
G430-0026-01
G430-0027-01
G430-0008-01
G501-0072-01
G305-0043-01
G430-0033-02
G432-2400-01
G432-2100-01
G432-0018-02
G432-0018-01
G439-0035-01
G432-2300-01
G432-2200-01
G433-0021-01
G413-0016-01
G432-3800-01
G432-0019-01
G105-0700-01
G606-0027-01
G401-0079-01
G430-1500-01
G451-0003-01
G430-1600-01
G451-0004-01
G430-0034-01
G430-0800-01
G430-0042-01
G405-0004-01
G430-0018-01
G432-B005-01
G432-M005-01
G207-M015-02
4

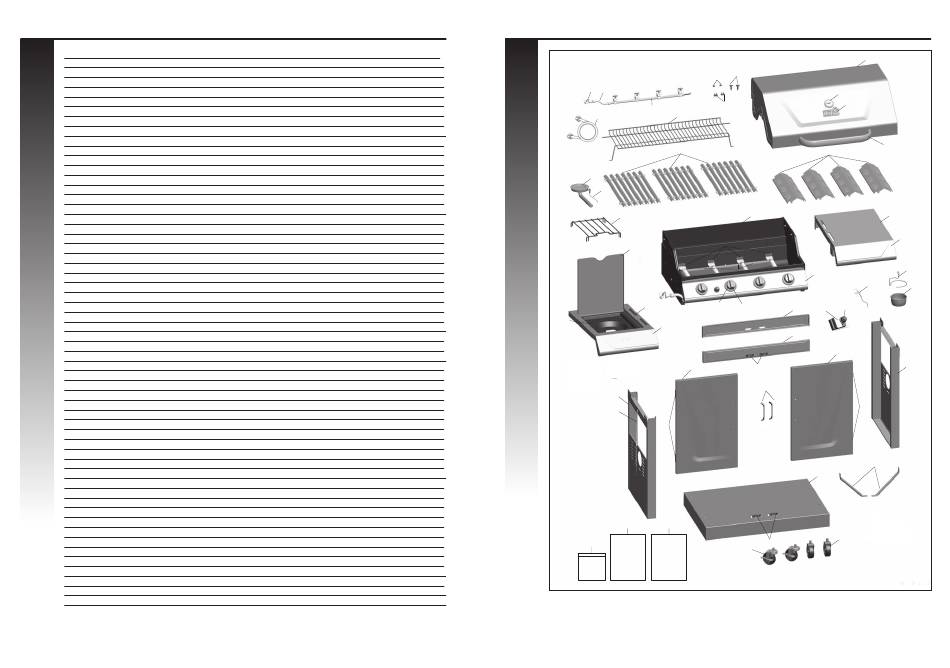

DIAGRAMME ÈCLATÈ (GAZ NATUREL) POUR 85-3101-0 (G43206)
CD
CC
CB
BG
CE
BF
EF
EG
EH
EI
EC
EE
ED
CH
DB
DM
DG
F2
F3
F1
Guide de
Manuel
Sécurité et
d'entretien
Kit de
quincaillerie
AA
AG
AE
AB
AF
AC
BE
BA
BB
BD
CA
BC
CF
CH1 CH2
CG
DC2
DC1
DE
DF
DD
DH
DG
DI
DL
DD
DK
5
AD
EA
EB
CI
CJ
DA
DJ
