differenziale con sensibilità pari a 30 mA e
uno di tipo magnetotermico di 40 A (2P).
Cavo 3x6 mm2 da 1.7 m.
FUNZIONAMENTO DEL CONTROLLO ELET-
TRONICO

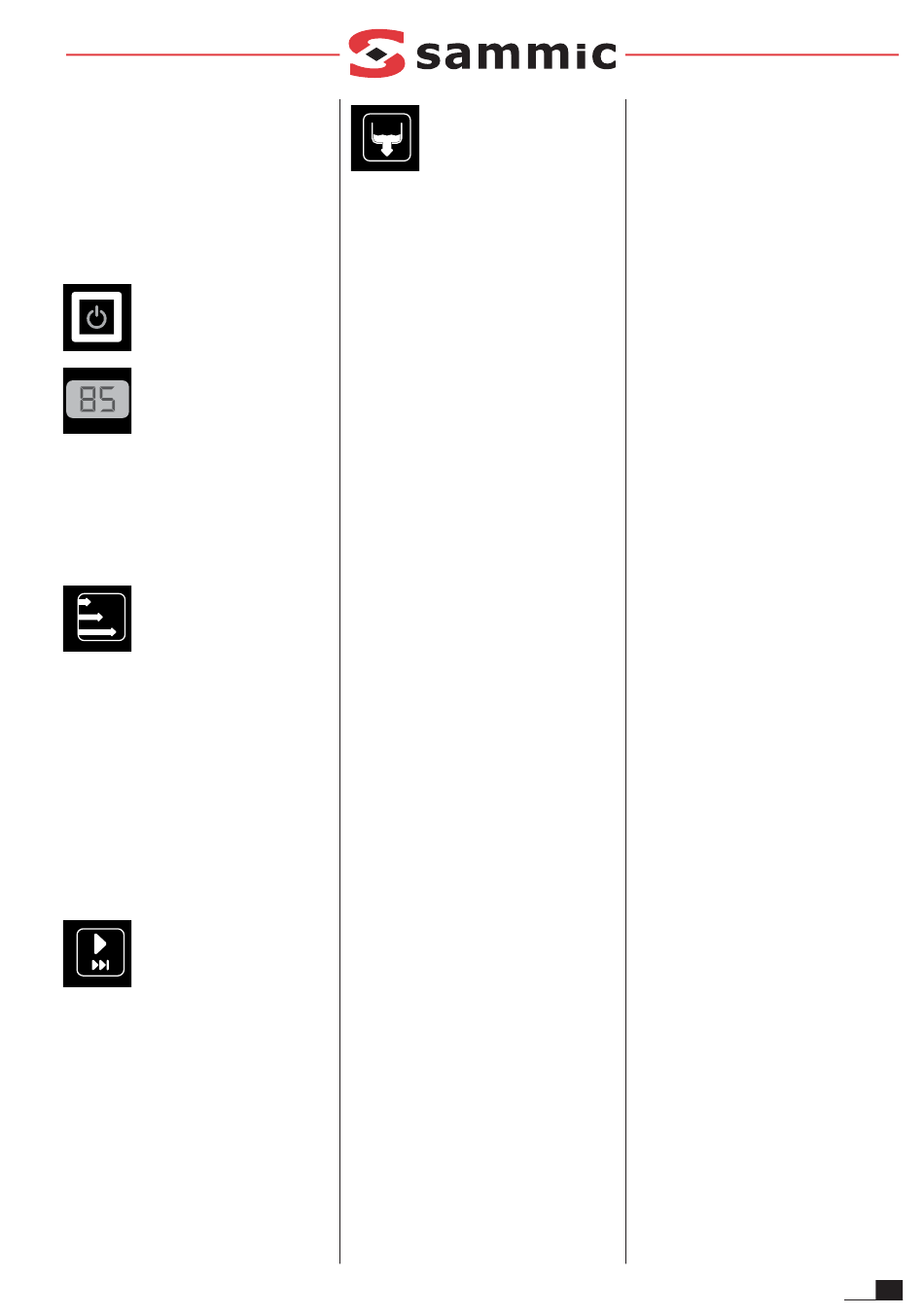

Descrizione tecnica del pannello dei
comandi: Figura A
INTERRUTTORE GENERALE (1)
VISORE (2)
Accendendo
la
mediante l'interruttore generale
"1", viene visualizzato per 2 secondi il mode-
llo di macchina programmato. Viene visualiz-
zata quindi la temperatura della vasca con lo
sportello chiuso (spia "a" accesa) e della cal-
daia con lo sportello aperto (spia "b" accesa).
Durante il ciclo, viene visualizzata la tempe-
ratura della vasca durante il lavaggio e la
temperatura della caldaia nel risciacquo.
TASTO SELEZIONE DURATA DEL
CICLO (3)
Il tasto "3" serve per selezionare
la durata del ciclo di lavaggio secondo tre
tempi diversi: Le spie indicano il ciclo sele-
zionato:
Lavabicchieri:
"d": Ciclo breve.
"e": Ciclo medio.
"f": Cicli breve con risciacquo finale a freddo.
Lavastoviglie:
"d": Ciclo breve.
"e": Ciclo medio.
"f": Ciclo lungo
Il tipo di ciclo adatto dipende dalla sporcizia
delle stoviglie da lavare: se sono molto spor-
chi, è opportuno scegliere un ciclo più lungo
per un lavaggio intensivo.
AVVIO DEL CICLO (4)
Se si preme questo tasto, si avvia
il ciclo di lavaggio e si accende la
relativa spia "g". Al termine del
lavaggio, passa automaticamente al risciac-
quo indicato dalla spia "h". Una volta termi-
nato il risciacquo, la macchina rimane a ripo-
so e gli indicatori "g" e "h" lampeggiano.
Smettono di lampeggiare se si apre lo spor-
tello o se si avvia un altro ciclo.
Nei modelli con pompa di scarico, alla fine
del lavaggio e prima del risciacquo, la mac-
china esegue il ciclo di scarico e si accende la
corrispondente spia "j".
Se successivamente si preme questo tasto, si
passa da una fase del ciclo ad un altra. Se la
macchina è in fase di lavaggio, premendo
questo tasto, inizia il risciacquo e, se è in
fase di risciacquo, si passa a quella di riposo.
SCARICO (5)
Questo tasto funziona solo nei
casi in cui la macchina è provvis-
ta di una pompa di scarico.
La macchina risponde al tasto premuto solo
quando lo sportello è aperto. Una volta pre-
muto (spia "j" accesa) inizia il ciclo di scarico.
Se si preme di nuovo il tasto, il ciclo si ferma.
Al termine dello scarico, l'utente deve scolle-
gare la macchina mediante l'interruttore
generale. In caso contrario, trascorsi alcuni
secondi, la macchina si riempirà di nuovo.
FUNZIONAMENTO
macchina
Avvio
1.Aprire il rubinetto di arresto dell'acqua
3/4'' GAS.
2.Collegare l'interruttore magnetotermico di
protezione dell'impianto.
3. Controllare che i filtri e il troppopieno indi-
cati nella figura "C" siano in posizione.
4. Azionare l'interruttore generale (Fig. A, 1)
per iniziare il riempimento automatico
della vasca e il collegamento delle resis-
tenze di riscaldamento.
5. Quando la macchina ha raggiunto la tem-
peratura di lavaggio 55º/60ºC, si accede la
spia (Fig. A, c).
6. Ciclo di avvio:
- Collocare gli oggetti da lavare nel cestello.
- Chiudere lo sportello.
- Selezionare il programma di lavaggio pre-
mendo il pulsante (Fig. A-3), in base al
livello di sporcizia. Si accende il LED rosso
corrispondente.
- Premere il tasto di avvio del ciclo (Fig. A-
4). L'indicatore luminoso del ciclo di lavag-
gio (Fig. A-g) si accende. Si realizza il ciclo
di lavaggio completo. Se si preme di
nuovo il tasto di avvio durante il ciclo di
lavaggio (Fig. A-4), si passa istantanea-
mente al ciclo di risciacquo e, durante la
fase di risciacquo, si passa all'arresto del
ciclo.
Nei modelli " B" con pompa di scarico, alla
fine del lavaggio e prima del risciacquo, la
macchina esegue il ciclo di scarico e si
accende la corrispondente spia "j".
7. Al termine del ciclo completo, le due spie
(Fig. A-g) e (Fig. A-h) lampeggiano indican-
do la fine del ciclo.
8. Modelli con pompa di scarico: Con lo spor-
tello aperto e azionando il pulsante (Fig.
A-5) si avvia la pompa di scarico per un
determinato periodo di tempo sufficiente
per lo scarico della vasca, trascorso il
quale la pompa si arresta. Se si preme il
tasto di scarico (Fig. A-5) la pompa si avvia
e si arresta alternativamente. Con il trop-
popieno montato, si scarica l'eventuale
acqua in eccesso accumulatasi nella vasca.
Dosatore di detersivo
La macchina è predisposta per l'installazione
di una pompa dosatrice di detersivo regola-
bile, il cui numero di ricambio è indicato
nell'elenco ricambi. Il dosatore va montato
sul lato anteriore in basso come indicato
nella figura dell'esploso. La macchina è dota-
ta di un foro nella parte posteriore dove va
collegato il raccordo per l'iniezione del sapo-
ne.
La pompa emette circa 0,7 ml/s di detersivo
(massimo). Durante il primo riempimento
sono iniettati circa 119 ml di detersivo in 170
secondi, ottenendo così una concentrazione
massima di 3 ml/l. Per ogni ciclo, la pompa
inietta 10 ml di detersivo. È possibile aumen-
tare o diminuire il dosaggio ruotando la vite
di regolazione sul dosatore.
AVVISO: Sammic declina ogni responsabilità
per danni causati da collegamenti difettosi
durante l'installazione dei dosatori.
Dosatore di brillantante
Controllare che il serbatoio di brillantante sia
pieno. Avviare e arrestare la pompa di lavag-
gio 5 o 6 volte premendo ripetutamente il
tasto "Avvio ciclo" (Fig. A-4), controllando che
il tubo del brillantante si riempi ed entri nella
caldaia. Il brillantante va regolato mediante
la vite di regolazione ubicato nella parte
anteriore in basso e secondo la direzione
indicata.
Per controllare se la dose di brillantante è
efficace, osservare i bicchieri controluce. Se
sul vetro ci sono gocce d'acqua, la dose è
insufficiente; se sono presenti delle righe, la
dose è molto alta.
Scarico della macchina
Modelli senza pompa di scarico: Aprire lo
sportello ed estrarre il troppopieno senza
togliere i filtri. L'acqua cade per la forza di
gravità e la sporcizia rimane accumulata sui
filtri.
Modelli "B" provvisti di pompa di scarico.
• Aprire lo sportello ed estrarre il troppopie-
no senza rimuovere i filtri
• Azionare il pulsante di scarico (Fig. A-5)
come indicato sul pannello dei comandi,
con lo sportello aperto. La pompa di scari-
co funziona per un lasso di tempo pro-
grammato, dopodiché si arresta automati-
camente. Se si preme il tasto, la pompa si
avvia e poi si arresta.
• Collocare di nuovo il troppopieno e i filtri.
• Scollegare l'interruttore generale e chiude-
re lo sportello.
Sistema di decalcificazione. Regolazione
del grado di durezza dell'acqua.
Nella piastra elettronica bisogna regolare il
grado di durezza dell'acqua. La macchina dà
un avviso relativo alla rigenerazione delle
resine mediante la spia "rigenerare" che lam-
peggia (Fig. A-k). Questo avviso dipende dal
numero di risciacqui eseguiti e dal grado di
durezza selezionato. Quindi:
1. Con la macchina accesa e in fase riposo, e
con
i
due
microinterruttori
"Scollegamento delle resistenze" (Fig. B-1)
in OFF, premere il tasto (Fig. B-2) della
piastra elettronica.
di
IT
19
