DVC 310 installation and commissioning
Interface Homme-Machine
instructions 4189340950 FR

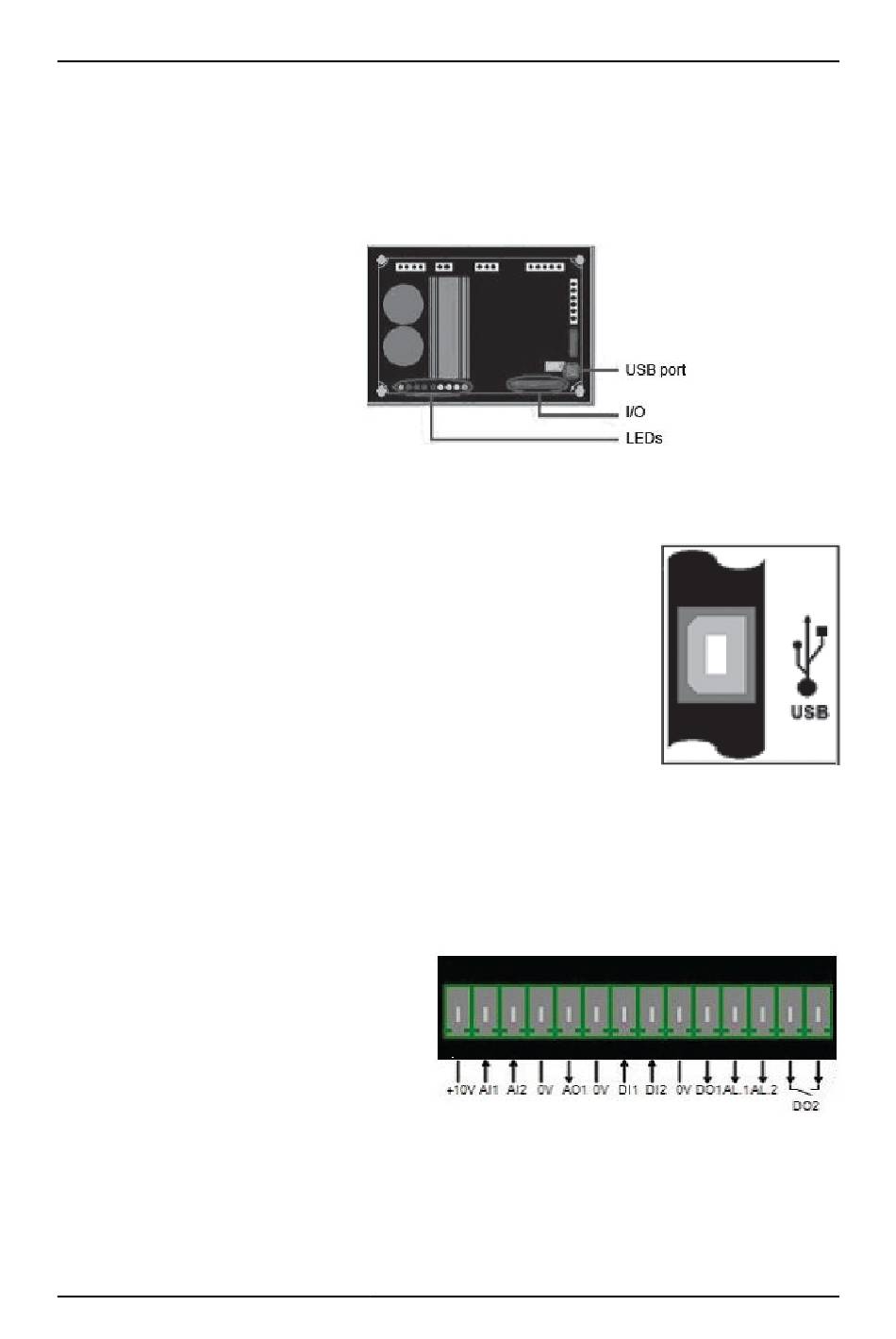

3. Interface Homme-Machine
3.1 Interface Homme-Machine (IHM)
L'interface Homme-Machine (IHM) du DVC 310 comporte trois éléments :
- La connexion USB
- Les E/S
- Les LED
3.1.1 Communication par connexion USB
Le logiciel EasyReg et le DVC 310 communiquent par le biais d'un câble
USB. La connexion USB sur le DVC 310 est de type B.
3.1.2 E/S analogiques
Cette partie de la carte permet à l'opérateur d'utiliser les entrées pour faire des paramétrages manuels, et les
sorties pour vérifier le bon fonctionnement de certaines fonctions AVR. Une tension externe (0 V à 10 V) est
présente, qui peut servir de référence à un appareil électronique. Le réglage minimum pour les entrées ana-
logiques est de 0% et le maximum de 100%.
Les différents types de tension de polarisa-
tion sont les suivants :
- à partir d'un potentiomètre (1 kΩ)
- 4 à 20 mA
- 0 à 10 V
- ±10 V
Les deux entrées analogiques peuvent être
utilisées pour réaliser des fonctions numéri-
ques + / -.
DEIF A/S
Page 10 of 11
