SECTION 4—INSPECTION ET INTERFACE DU COMPRESSEUR
4. Enfoncer momentanément la bague externe (manchon) de
l'orifice de remplissage du connecteur pour ajuster le
connecteur conformément à la FIGURE 4.2.
REMARQUE : Si la bague externe (manchon) est en position
HAUTE (les points VERTS ne sont pas visibles), l'orifice de
remplissage du connecteur n'accueillera pas l'orifice de
remplissage de la bouteille. L'utilisateur doit enfoncer
momentanément la bague externe vers le BAS pour ajuster
l'orifice de remplissage du connecteur (points VERTS visibles)
afin d'accueillir l'orifice de remplissage de la bouteille.

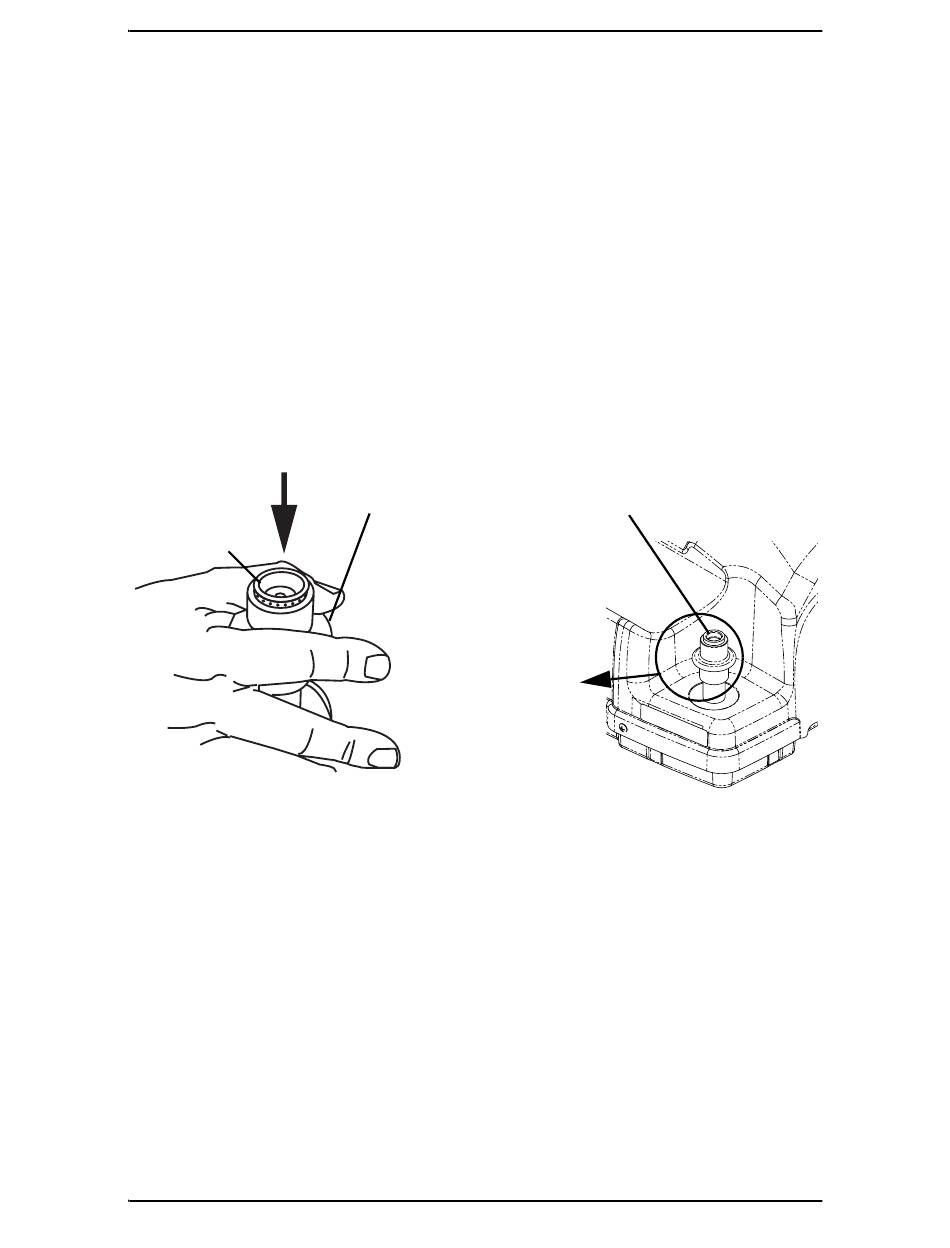

ENFONCER VERS LE BAS
Points VERTS
FIGURE 4.2 Ajustement de l'orifice de remplissage du
5. Saisir l'ensemble bouteille/détendeur dans la zone située
derrière la jauge de la bouteille (FIGURE 4.3).
6. Positionner la bouteille dans le berceau du compresseur
(FIGURE 4.3).
7. Aligner l'orifice de remplissage de la bouteille avec
l'orifice de remplissage du connecteur (FIGURE 4.3).
Part No 1141478
Bague externe
(manchon)
AVANT DE
CONNECTER LA
BOUTEILLE, TIRER
L'ANNEAU VERS LE
BAS JUSQU'À CE QUE
LES POINTS VERTS
SOIENT VISIBLES.
connecteur
44
Orifice de remplissage du
connecteur
