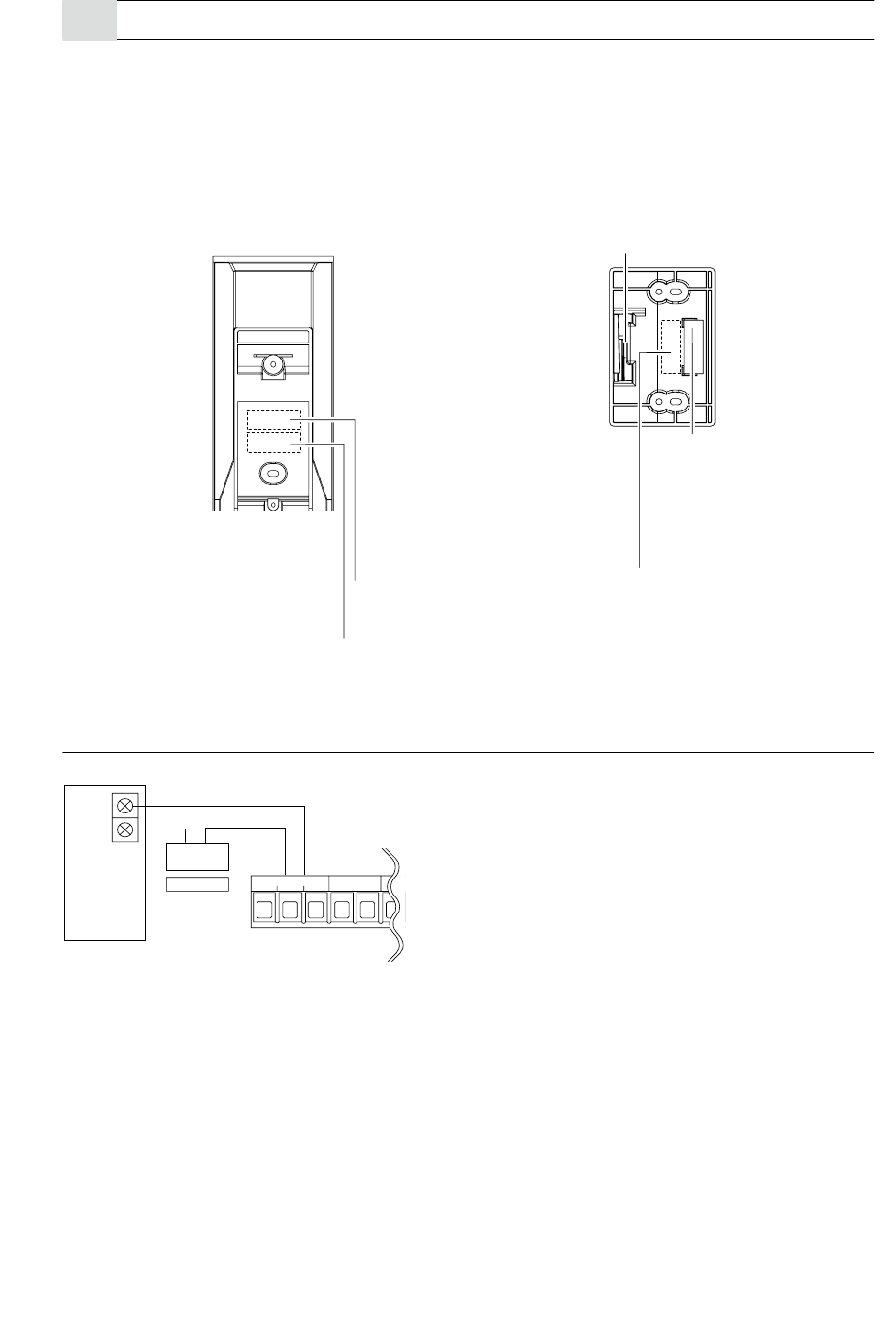

5-5 AUTOPROTECTION DU MUR (OPTION)
Un commutateur magnétique peut être monté pour l'autoprotection du mur.
Un espace pour l'installation du commutateur magnétique est disponible au dos de l'unité
principale et de la rotule.
Taille maximum d'un commutateur magnétique utilisable: D 9 mm (0,35") × W 40 mm (1.57") ×
H 9 mm (0.35").
Le commutateur magnétique n'est pas fourni.
Unité principale
-CABLAGE
Emetteur radio
Commutateur
magnétique
HX-80NRAM Unité principale
Emplacement pour
l'installation du commutateur
magnétique (côté mur)
Emplacement pour
l'installation du commutateur
magnétique (côté base)
TAMPER TROUBLE
NO COM NC OUT (T.O.) SP
- 20 -
Rotule
Trou câblage
Emplacement
pour l'installation
du commutateur
magnétique
(côté rotule)
Emplacement pour
l'installation du
commutateur magnétique
(côté mur)
