5-4

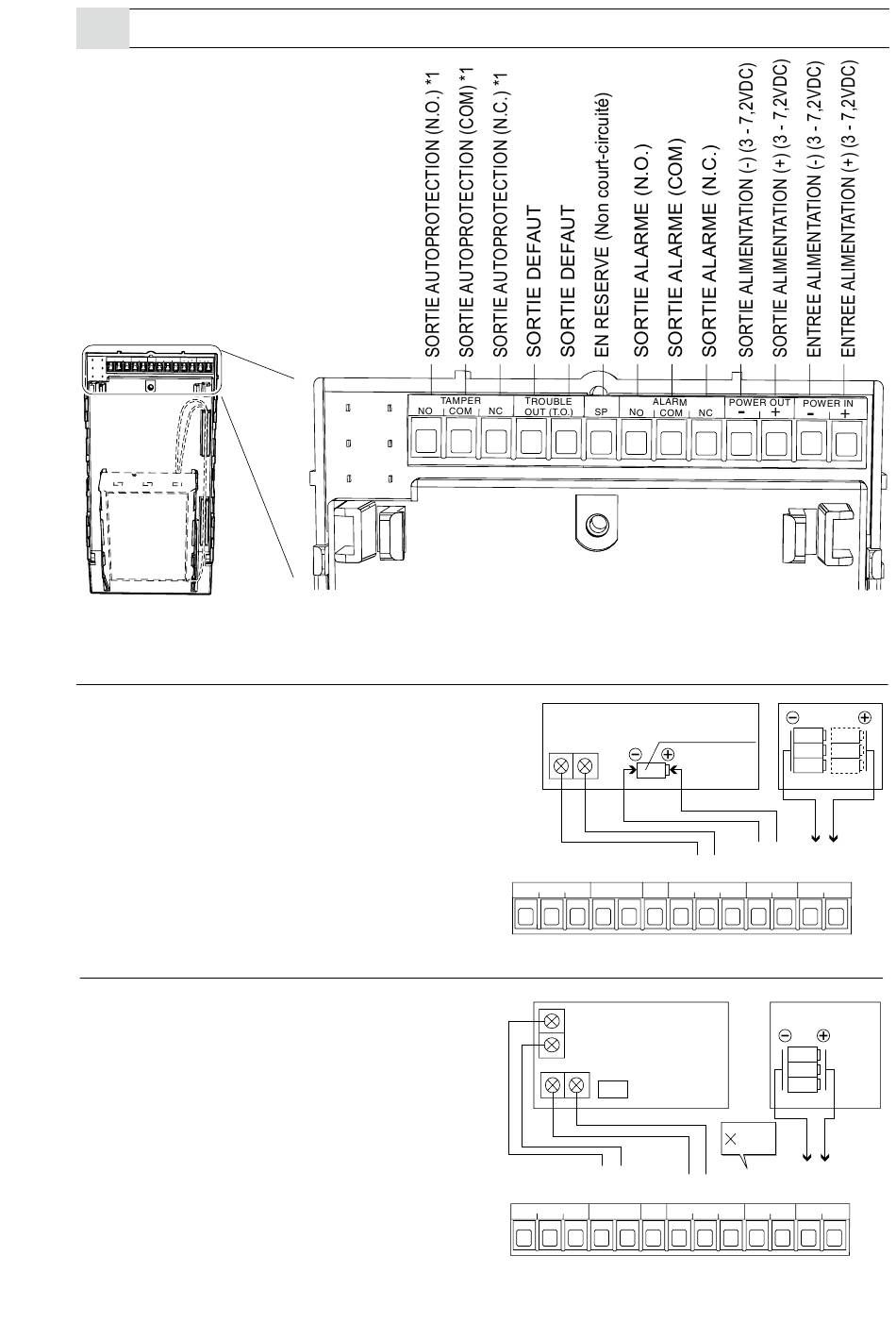

CÂBLAGE
*1: Bornes AUTOPROTECTION à raccorder à une boucle de supervision de 24 heures.
-Partage des batteries
-Partage des batteries impossible
•
Utiliser un émetteur radio avec deux entrées
et connecter une des entrées au câblage
d'alarme et l'autre au câblage défaut du
HX-80NRAM.
NOTE: Si l'émetteur radio a une entrée
à batterie faible, le raccorder au
câblage défaut.
•
Utiliser 2 petits émetteurs radio et connecter
l'un au câblage d'alarme et l'autre au
câblage défaut (la taille des émetteurs radio
doit être suffisamment petite pour entrer
dans les espaces internes de HX-80NRAM
(A/B).
Emetteur radio
TAMPER
NO
COM
NC
Emetteur radio
SORTIE
DEFAUT
TAMPER
NO
COM
NC
- 19 -
Batterie factice
ALIMENTATION
ALARME
ELECTRIQUE
ALARM
POWER OUT
-
TROUBLE
OUT (T.O.)
SP
NO
COM
NC
HX-80NRAM Unité principale
Non
utilisé
ALIMENTATION
ALARME
ELECTRIQUE
-
TROUBLE
ALARM
POWER OUT
OUT (T.O.)
SP
NO
COM
NC
HX-80NRAM Unité principale
Boîtier de batterie
SORTIE DE
COURANT
POWER IN
-
+
+
Boîtier de batterie
SORTIE DE
COURANT
POWER IN
-
+
+
