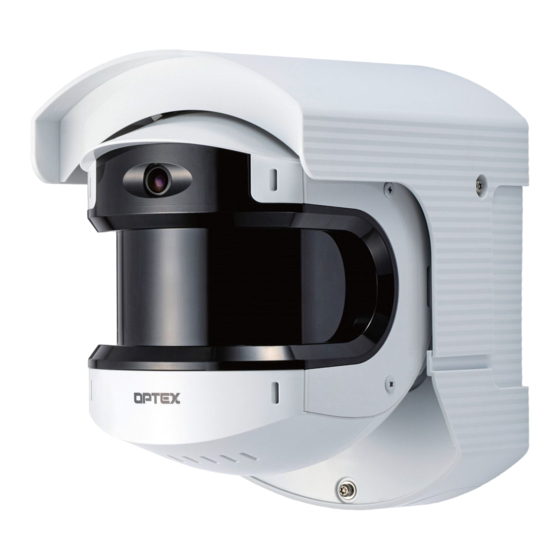

Optex REDSCAN PRO RLS-50100V Information Produit

Laser Scan Detector
Laser Scan Detector
RLS-50100V
RLS-50100V
RLS-3060V
RLS-3060V
RLS-50100V
RLS-3060V
CARACTERISTIQUES
• Zone de détection verticale ou horizontale
• Montage mur, plafond ou sur poteau
• Réglage d'angle intégré
• Caméra grand angle intégrée pour faciliter l'installation et la fonction journal
• Sensibilité et taille de détection ajustables
• Interface utilisateur WEB intuitive
• Conforme ONVIF (Profile S)
• Prise en charge de plusieurs protocoles réseau
• Fonction de réglage automatique de la zone
• Sortie Anti-masque, Anti-rotation, Encrassement, trouble, Autoprotection
(selectionnable)
• Boîtier à peindre
Guide d'installation avec le QR code suivant (UK)
https://navi.optex.net/manual/50385
Le non-respect des instructions fournies avec cette notice ou
Warning
une mauvaise manipulation peuvent entraîner la mort ou de
blessures graves.
Le non-respect des instructions fournies dans cette notice ou
Caution
une mauvaise manipulation peuvent entraîner des blessures et /
ou des dommages matériels.
Ce symbole indique une interdiction.
L'action interdite spécifique est indiquée dans et / ou autour de la figure.
Ce symbole nécessite une action ou donne une instruction.
Avertissement
Ce produit n'est pas un composant de sécurité conformément à la
directive sur les machines
Il n'est pas destiné à des fins de sécurité d'une machine.
Ne pas toucher à la base de l'appareil ou aux bornes d'alimentation du
produit avec les mains humides (ne pas toucher le produit lorsqu'il est
mouillé par la pluie, etc.). Cela peut provoquer une décharge électrique.
Ne jamais tenter de démonter ou de réparer le produit. Il peut provoquer
un incendie ou endommager des appareils.
Ne pas dépasser la tension ou le courant nominal spécifié sur chacune
des bornes ; vous risqueriez de provoquer un incendie ou d'endommager
les appareils.
Vérifier que l'alimentation est coupée avant de brancher le câblage.
Vérifier le type de signal de chaque borne afin de veiller à ce que le
câblage soit effectué correctement.
Lorsqu'une alimentation à découpage disponible dans le commerce
est utilisé, veillez à connecter la borne de mise à la terre.
Sécuriser l'unité principale lors de son installation ou de son entretien.
Faire attention à ne pas cogner le produit contre des objets situés à
proximité ou à le laisser tomber par inadvertance.
Ce produit n'est pas en mesure de détecter des objets dans la zone
aveugle du balayage laser.
Ne pas utiliser ce produit pour une application dans laquelle il n'est pas
en mesure de couvrir la zone de détection requise par la tâche.
Veuillez noter que le produit peut subir un dysfonctionnement,
comprenant le fait de produire une sortie irrégulière ou de commettre une
erreur de détection, s'il est exposé dans des conditions
environnementales défavorables telles qu'une lumière ambiante forte, des
bruits électroniques ou des vibrations mécaniques.
Attention
L'utilisation de contrôles, d'ajustements ou de performances de
procédures autres que celles spécifiées dans le présent document
peuvent entraîner des risques d'exposition aux rayonnements.
Nettoyez et contrôlez périodiquement le produit pour une utilisation sûre.
Si un problème se produit, n'utilisez pas le produit dans l'état.
Lorsque vous mettez ce produit au rebut, veillez à suivre les
règlementations en vigueur dans le pays ou la région où il est utilisé, en
ce qui concerne l'élimination des déchets.
Ce produit est destiné à détecter un ou des intrus et il n'est pas conçu
pour éviter le vol, les désastres ou les accidents. Le fabricant décline
toute responsabilité pour tout dommage occasionné aux biens de
l'utilisateur résultant de vols, désastres ou accidents.
NO. 59-2880-0
INFORMATION PRODUIT
REDSCAN PRO
FR
Détection 50 x 100 m
Détection 30 x 60 m
１ PRECAUTIONS
Installez le produit uniquement
sur une surface solide.
N'installez pas le produit sur une
surface inégale.
Installez le produit de sorte que la zone
de détection ne soit pas influencée par
des interférences provenant d'herbes
hautes ou de branches d'arbres
s'agitant dans le vent.
N'utilisez pas ce produit dans des environnements où il pourrait y avoir des
particules de vapeur d'huile qui pourraient contaminer la vitre du détecteur et
donc provoquer des erreurs de détection et une corrosion potentielle susceptible
d'entraîner une panne du produit.
La zone de détection laser doit être libre de tout obstacle (par ex. équipement
d'éclairage, détecteurs d'incendie, caméras, agents de pollution, etc.).
Après installation, tout obstacle doit être transporté/déplacé dans la zone de détection.
Nettoyage du produt
Nettoyez la vitre du laser à l'aide d'un chiffon humide.
Une vitre du laser maculée peut limiter la zone de
détection en raison d'une sensibilité réduite du laser.
De plus, un encrassement important de la vitre peut
entraîner des erreurs de détection.
Nettoyage en mode vertical.
Une fenêtre laser encrasser peut limiter la zone de détection en
Notes：
raison de la sensibilité réduite du laser. En outre, une forte salissure
de la fenêtre peut induire des erreurs de détection.
Remplacement de la vitre
Si le signal d'encrassement est émis même
après le nettoyage, si la vitre laser est rayée ou
si il est nécessaire de remplacer la vitre par la
vitre laser en option. Pour plus de détails sur la
façon de le remplacer,
voir le site sur la droite.
Ce produit est classé comme un produit de classe 1 selon la norme
de sécurité.
<RLS-50100V>
Puissance moyenne
Longueur d'onde : 905 nm
Largeur d'impulsion : 5: ns
Période d'émission : 18 μs
Norme : IEC 60825-1 Ed.3
<RLS-3060V>
Puissance moyenne
Longueur d'onde : 905 nm
Largeur d'impulsion : : 5 ns
Période d'émission : 36 μs
Norme : IEC 60825-1 Ed.3
La classe 1 de norme de sécurité laser signifie que la sécurité des produits
laser appartenant à cette classe est garantie dans des conditions de
fonctionnement normales (conditions de fonctionnement raisonnablement
prévisibles). Le produit est marqué pour indiquer qu'il s'agit d'un équipement
laser. Aucune mesure de sécurité supplémentaire n'est nécessaire.
Conforme aux normes 21 CFR 1040.10 and 1040.11 sauf pour la conformité
avec IEC 60825-1 Ed.3,comme décrit dans la notice Laser No.56, dateé de
May 8, 2019.
Produit laser de Classe 1.
N'exposez pas vos yeux directement au faisceau laser.
Avertissement : Produit de classe A. Dans un environnement domestique, ce
produit peut causer des interférences radio pour lesquels l'utilisateur doit
prendre des mesures adéquates. (EN55022)
EN-1
N'installez pas le produit près
d'orifices d'aération ou d'appareils
pouvant produire une forte fumée ou
condensation.
N'installez pas le produit et ne le
laissez pas dans un endroit exposé à la
chaleur, aux vibrations ou aux impacts.
N'utilisez pas le produit dans un
environnement où des vapeurs de
solvant ou des gaz corrosifs sont
présents.
Vitre laser
https://navi.optex.net/manual/50387
Sur la sécurité du laser
: Max. 0.033 mW (AEL)
: Max. 0.024 mW (AEL)
Certification CE
camera
