High Mount
High Mount
Outdoor Detector
Outdoor Detector

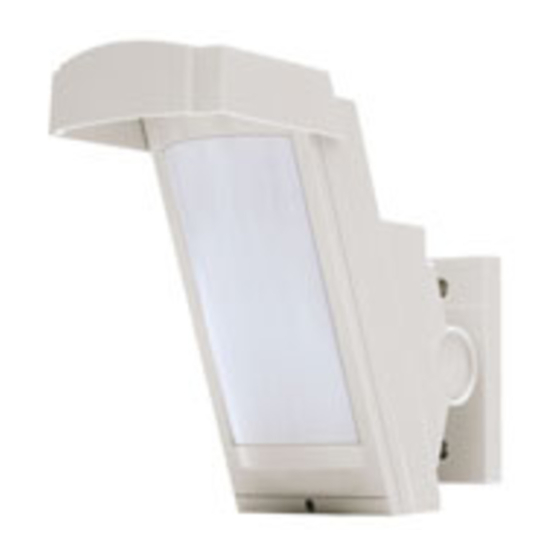

HX -40/40AM
HX -40/40AM

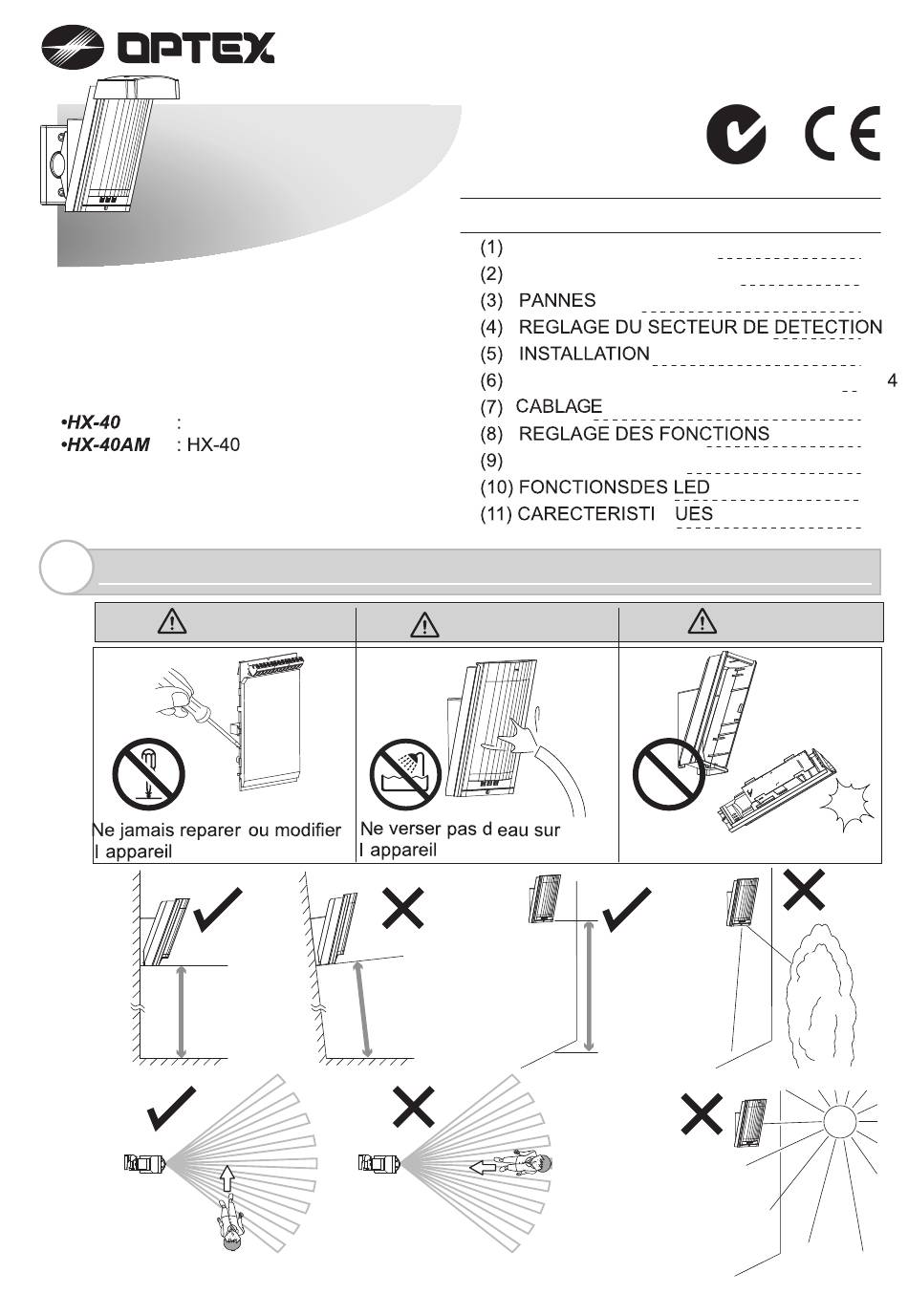

En utilisant le Pyro-élément unique d'OPTEX,
la série de HX réalise l'exécution fiable et élevée
de détection des erreurs et d'oublie d'alarmes.
HX fournit la détection stable et précise en
conditions extérieures environnementales
sévères.
modèle standard avec deux PIRs
1
IDENTIFICATION DES COMPOSANTS
Avertissement
'
Parallelle
Avec l'anti-masquage
'
Inclinaison
INSTRUCTIONS D' INSTALLATION
CONTENU
CONSEIL D'INSTALLA TIONS
IDENTICATION DES COMPOSANTS
INSTALLATION ET AJUSTMENT DU SUPPORT
ESSAI DE FONCTIONNEMENT
Avertissement
'
2.5 - 3.0 m
(8.3 - 10 ft.)
-1-
N219
Q
Atention
Montage securise
No.59-1501-0
1
2
2
3
3
6
7
9
10
11

Publicité

Table des Matières
loading

Sommaire des Matières pour Optex HX-40

  • Page 1 N219 CONTENU CONSEIL D'INSTALLA TIONS IDENTICATION DES COMPOSANTS En utilisant le Pyro-élément unique d'OPTEX, la série de HX réalise l'exécution fiable et élevée de détection des erreurs et d'oublie d'alarmes. HX fournit la détection stable et précise en conditions extérieures environnementales INSTALLATION ET AJUSTMENT DU SUPPORT sévères.
  • Page 2: Identification De Pieces

    IDENTIFICATION DE PIECES Base de support Base Vis (3×10 mm) Bornes Unité principale Capot Sonde de PIR (Ne pas toucher) support LED infrarouge de Anti-masquage (seulement HX-40AM) Couverture d'axe Vis(4×20 mm) Fermez la vis (M4×35 mm) Objectif Couvercle Indicateur deLED A-Masque Fermez la vis joint de secteur...
  • Page 3: Arrangement De Secteur De Détection

    ARRANGEMENT DE SECTEUR DE DÉTECTION Secteur de Detection Vue de côté de secteur de détection Vue supérieure de secteur de détection (taille 3,0 m (1 ft) d'installation) 12 m (40 ft.) (26.7ft.) (Installation height 2.5 m) 12 m (40 ft.) (26.7ft.) 12 m (40 ft.)
  • Page 4: Installation Et Ajustement De Support

    INSTALLATION ET AJUSTEMENT DE SUPPORT Utiliser le support permet d'ajuster l'unité à 180°. Dans les cas où la base est inégale et donc pas met en parallèle avec la base de l'unité, il est possible d'ajuster l'unité verticalement par le ± 20 degrés (voir la section 6-B) Attention>...
  • Page 5: Contrôle De La Distance De Détection Et Réglage De L'angle Haut-Bas

    Serrez la vis d'approche. Utilisant 6-B comme référence, ajustez l'orientation haut-bas, puis serrez la vis de verrouillage. Adjuster visquand Mettez le fil à la borne et installez Insérez le cache de l'axe dans son logement. l'unité principale et l'objectif sur la base. Attention >...
  • Page 6 CABLAGE HX-40AM – TAMPER TROUBLE OUTPUT INPUT ALARM POWER (NC) (NC) 9.5-18VDC T.O.(NC) HX-40 – TAMPER INPUT ALARM POWER (NC) (NC) 9.5-18VDC *1: TAMPER terminales à relier 24 heures à des boucles de superviseur.
  • Page 7: Reglage De Fonction

    Le LED s'allume quand quelqu'un est détecté. (défaut d'usine) Le LED ne s'allume pas même si quelqu'un est ARRET détecté. NOTE: For the walk test, move more than 1 m (3.3 ft.) away from the detector. HX-40 COMPTE D'IMPULSION Dip switch HX-40AM POSITION FONCTION 2 fois Approprié...
  • Page 8 HX-40 SORTIE TROUBLE Dip switch HX-40AM La sortie trouble est utilisée pour le signal de anti-masquage. Quand un objet est placé devant l'objectif, pendant une période de plus de 180 secondes, le circuit de Anti-Masquage d'IR activera produira d'un signal de trouble.
  • Page 9: Essai De Fonctionnement

    ESSAI DE FONCTIONNEMENT Exemple de réglage pour de fausses alertes S'il y a une route où les gens ou les véhicules peuvent passer devant la zone de détection et peuvent déclencher de fausses alertes, régler la zone de détection comme suit. Supprimez le secteur unneccesory de détection (a) utilisant les joints de masquage appropriés1 2 ou 3.
  • Page 10: Masquage De Zone

    Configurez le secteur de façon à éviter d'avoir quelque chose couper à travers le secteur. Pasting on example for masking No. 5 and No. 6 Area masking seal FONCTIONS DES LED Lumière Blink HX-40 STATUS DE DETECTEUR Indication des LED opération LED Alarme Lumière rouge Période de préchauffage...
  • Page 11 SPECIFICATIONS HX-40 HX-40 AM Modèle Méthode de Detection Infrarouge passif 12 m (40 ft.) 85° wide / 94 zones Assurance de PIR 4 m, 5.5 m, 9 m, 12 m (13 ft, 18 ft, 30 ft, 40 ft.) Limite de distance Détectable...
  • Page 12: Dimensions

    Unité:mm (pouce) Unité:mm (pouce) La série HX-40 est conçue pour détecter le mouvement d'un intrus et pour activer un panneau de commande d'alarme. Étant seulement une partie d'un système complet, nous ne pouvons pas accepter la responsabilité complète d'aucun dommage ou d'autres conséquences résultant d'une intrusion. En raison de notre politique d'amélioration continue Optex se réserve le droit de changer des spécifications sans préavis..

Ce manuel est également adapté pour:

Hx-40am
