Nettoyage du produit

Nettoyez la vitre du laser à l'aide d'un chiffon humide.
Une vitre du laser maculée peut limiter la zone de détection
en raison d'une sensibilité réduite du laser. De plus, un
encrassement important de la vitre peut entraîner des
erreurs de détection.
De la sécurité laser
Ce produit est catégorisé en tant que produit de classe 1 en termes de norme
de sécurité.
Puissance moyenne : 0,021 mW max. (AEL)
Longueur d'onde : 905 nm
Largeur d'impulsion : 4 ns
Période d'émission : 35 μs
Norme : IEC 60825-1
La classe 1 de norme de sécurité laser signifie que la sécurité des produits
laser appartenant à cette classe est garantie dans des conditions de
fonctionnement normales (conditions de fonctionnement raisonnablement
prévisibles). Le produit est marqué pour indiquer qu'il s'agit d'un équipement
laser. Aucune mesure de sécurité supplémentaire n'est nécessaire.
Conforme aux normes 21 CFR 1040.10 et 1040.11 sauf pour les dérogations
prévues par le document « Laser Notice » N°50, daté de 24 juin 2007.
Produit laser de classe 1
N'exposez pas vos yeux directement au faisceau laser.
Déclaration CE
Avertissement : Produit de classe A. Dans un environnement domestique, ce
produit peut causer des interférences radio pour lesquels l'utilisateur doit
prendre des mesures adéquates. (EN 55032)

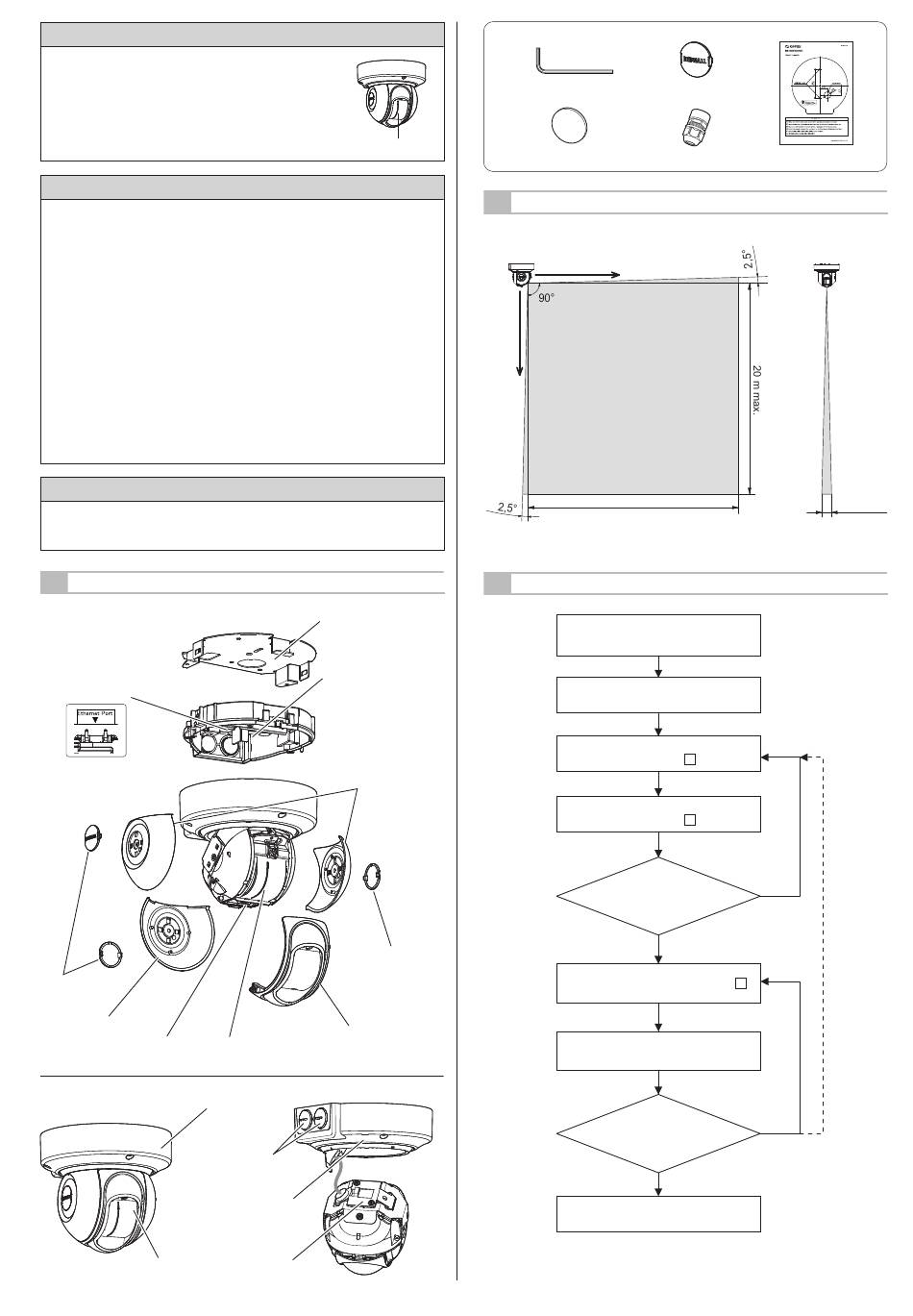

1-3 DESCRIPTION DES PIÈCES
Port Ethernet
Capuchon de
couvercle latéral
(accessoires)
Couvercle latéral L
Port de maintenance
Unité de base
Capuchon d'obturation
Unité principale
Fenêtre du laser
Support de fixation
Base
Couvercle latéral S
Capuchon de
couvercle latéral
(accessoires)
Couvercle frontal
Fenêtre du laser
Couvercle de la base
Couvercle de câblage
Accessoires >>
1 clé à six pans
1 capuchon mural
1-4 ZONE DE DÉTECTION
Vue latérale
X
Y
20 m max.
1-5

ORGANIGRAMME DE L'INSTALLATION

Choisir le mode de zone de
détection et l'emplacement
d'installation (se reporter à 2-1).
Changer l'option d'assemblage selon le
type de fixation (se reporter à 2-2, 2-3).
Montage et réglage des angles
(se reporter à 4 ).
Câblage et mise en marche
(se reporter à 5 ).
Confirmation de la zone de
Laser (se reporter à 4-3).
Ajustement de zone (se reporter à 6 ).
mouvement et confirmation
de la zone de détection.
(se reporter à 4-3).
FR-2
3 capuchons de
couvercle latéral
1 manchon de câble
1 gabarit papier
NON
OK
Configuration
Test de
NON
OK
Achèvement
Vue de face
400 mm
environ
