INSTALLATION (ROTULE ET UNITE PRINCIPALE)
Utiliser la rotule pour une utilisation normale. L'unité peut être installée directement au mur,
sans rotule, si les trois conditions suivantes sont rassemblées:
•
La hauteur du montage est inférieure à 3 m (9'10").
•
Un réglage horizontal n'est pas nécessaire.
•
Le sol est nivelé.
5-1
INSTALLATION AVEC ROTULE

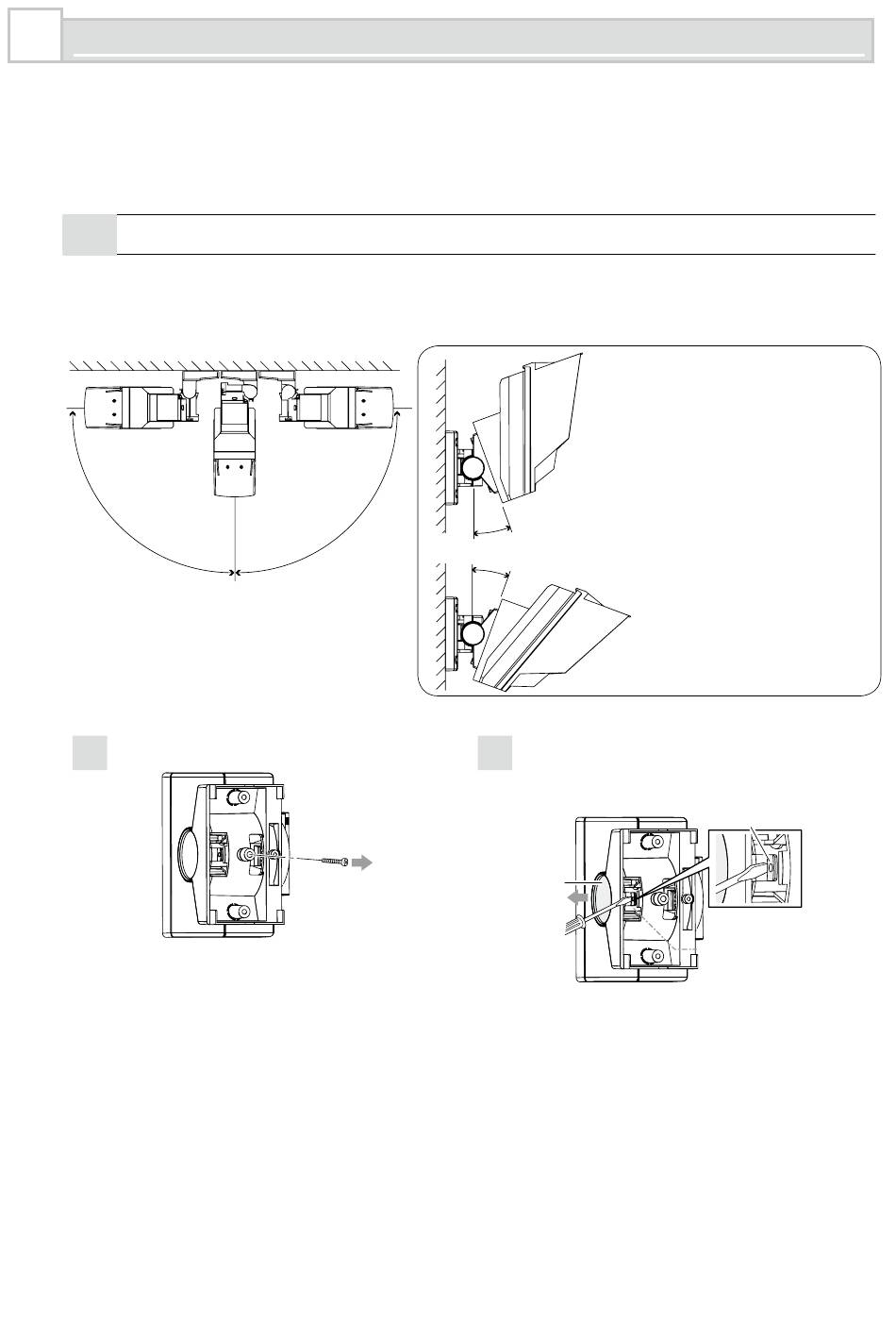

L'utilisation de la rotule permet le réglage horizontal de plus/moins 90 degrés. Si le sol est
inégal et donc non parallèle à la base de l'unité, on peut régler l'unité verticalement de plus/
moins 20 degrés.
90°
Enlever la vis de blocage haut-bas.
1
90°
- 16 -
Attention>>
Ne pas modifier la distance
de détection à l'aide de la
rotule. Utiliser les plaques
et les plaque obturatrices
pour ajuster la distance de
détection.
20°
20°
Pousser l'appui de couvercle de puits
2
tout droit pour retirer le couvercle de
puits.
Couvercle
de puits
Appui de couvercle de puits
Appuyer avec un outil
adapté, e.g. un petit
tournevis.
