Montage
4.2

Montage de l'indicateur LCD en option avec touches de commande

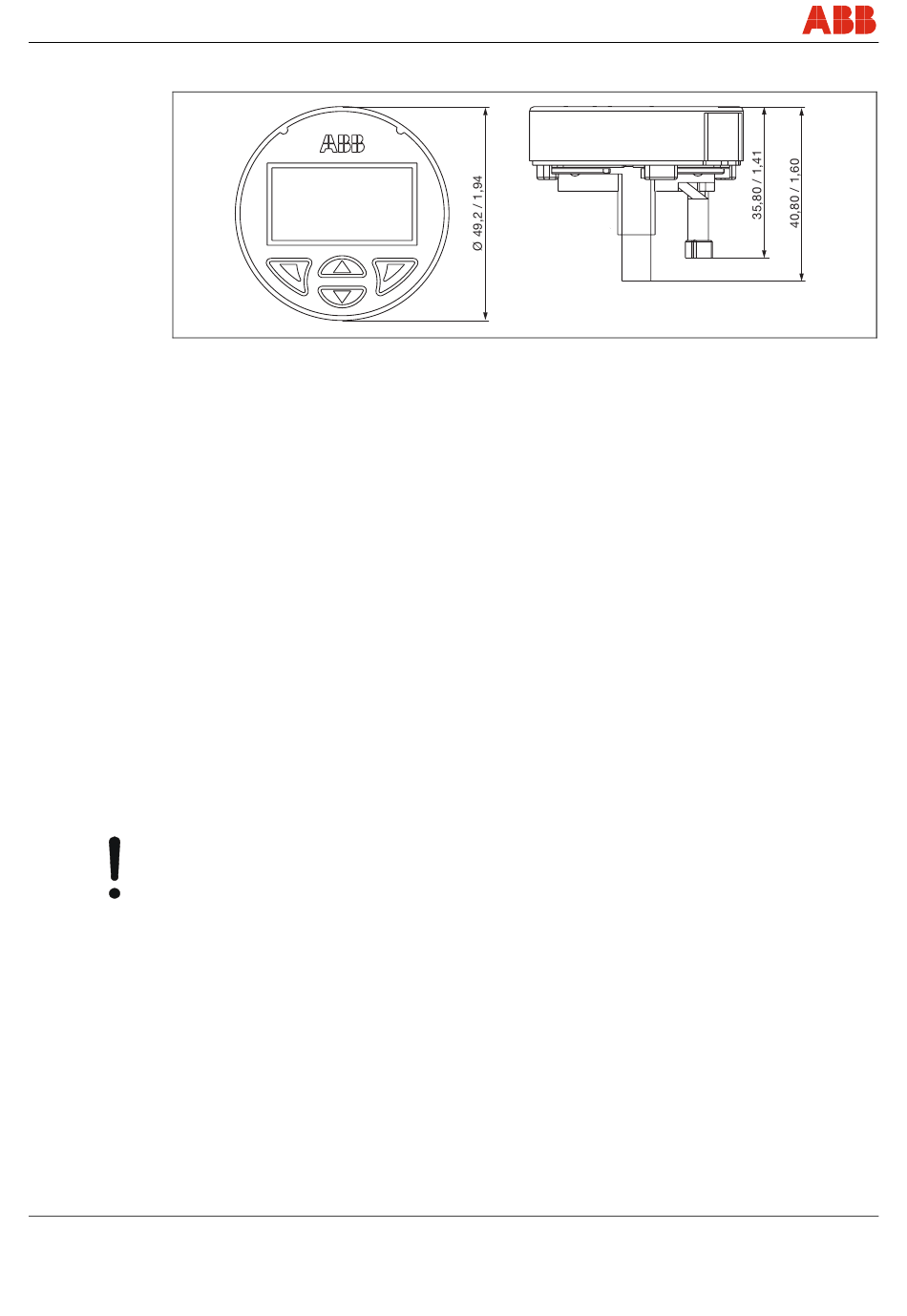

Fig. 6
En option, le TTH300 est disponible avec interface HMI d'affichage LCD activée.
L'activation de fonctionnement de l'indicateur en option est uniquement possible lors de la
commandes de l'appareil.
L'indicateur doit être commandé séparément via les accessoires.
Pour raccorder le câble du capteur ou de l'alimentation, il faut retirer l'indicateur pour le
montage.
Sortir avec précaution l'indicateur LCD du support du convertisseur de mesures. L'indicateur
LCD est fermement fixé dans son logement. Se servir éventuellement d'un tournevis comme
levier pour dégager l'indicateur LCD. Attention aux dommages mécaniques.
L'enfichage de l'indicateur LCD s'effectue sans outils. Insérer avec précaution les tiges de
guidage de l'indicateur LCD dans les trous de guidage de son support dans le convertisseur de
mesures. En veillant à ce que le connecteur noir pénètre bien dans la prise du support du
convertisseur de mesures. Puis enfoncer jusqu'à la butée.
Veiller à ce que les tiges de guidage et le connecteur s'engagent complètement.
Ensuite, il est possible d'adapter la position de l'indicateur LCD à la position de montage du
convertisseur de mesures pour garantir une bonne lisibilité. L'indicateur LCD peut être orienté
en douze positions réglables de 30° en 30°.
Notification - Détérioration de composants !
En faisant pivoter l'indicateur LCD, bien faire attention à ne pas plier ni arracher le câble plat !
Tourner l'indicateur avec précaution vers la gauche pour l'extraire de son support.
Faire pivoter l'indicateur LCD avec précaution jusqu'à la position voulue.
Ensuite, réintroduire l'indicateur LCD dans son support et le bloquer dans la position choisie en
le faisant pivoter.
