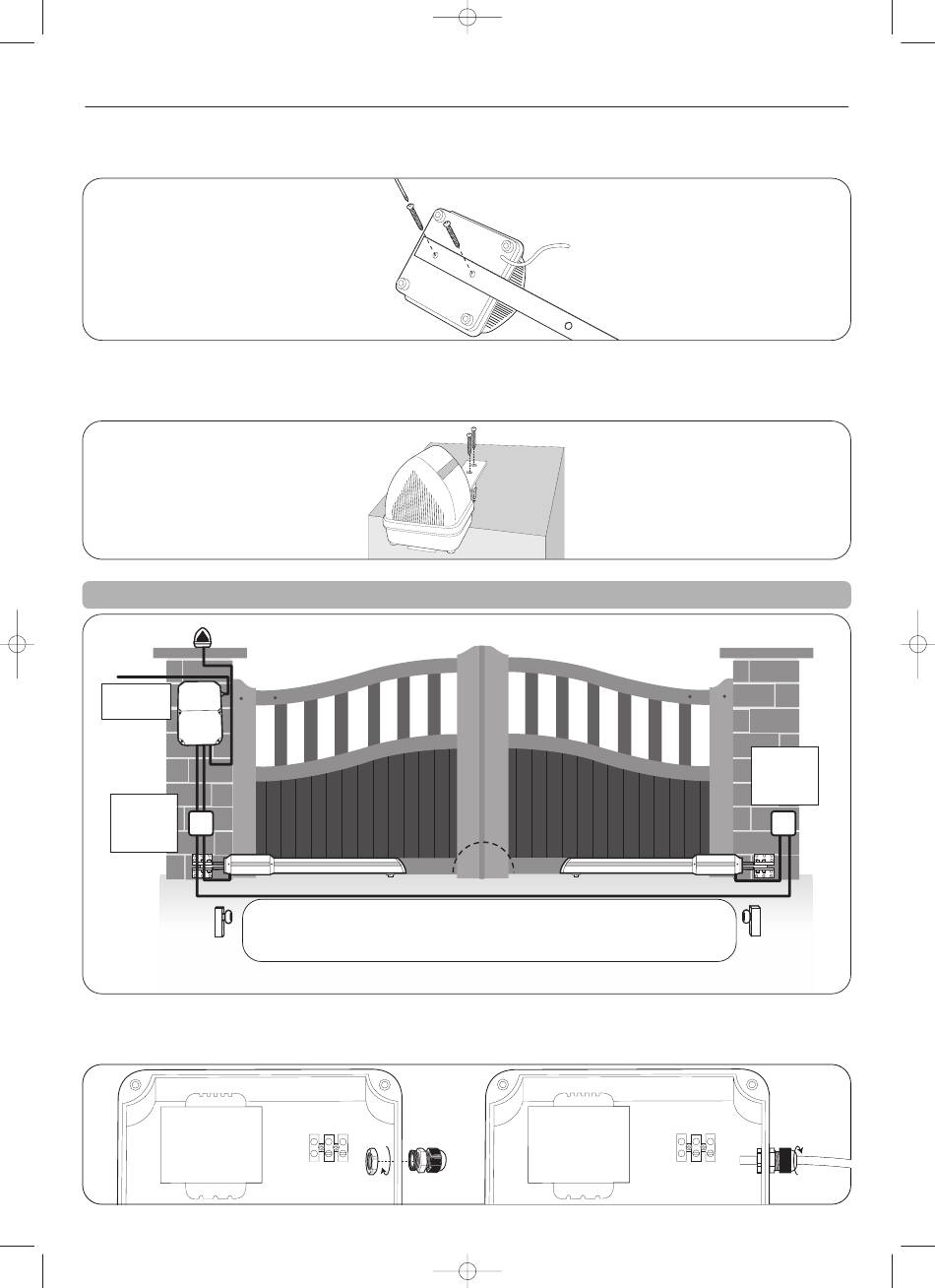

4-5 • Le feu clignotant
Le feu clignotant doit être fixé en haut du pilier sur lequel est fixée le boitier de commande et doit être visible de l'intérieur comme de
l'extérieur.
1- Fixer la patte métallique plate (11) sur la base du feu clignotant (8) à l'aide des 2 vis ø3x10 (12).
2- Fixer la patte métallique plate sur le pilier.
- Positionner le feu clignotant en haut du pilier et marquer l'emplacement des deux points de fixation de la patte métallique plate.
- A l'aide d'une perceuse, percer le pilier pour introduire 2 chevilles de 6 mm.
- Fixer la patte métallique plate avec des vis ø6 adaptées.
5 • Connexions électriques
230V~
PROTECTION PAR
DISJONCTEUR
6A MINI/16A MAXI
Boîte de dériva-
tion (non four-
nie). Indice de
protection IP 44
mini.
La longueur de câble entre le boîtier de commande et le vérin doit impérativement être inférieure à 9 m.
Il est impératif et obligatoire d'utiliser le presse-étoupe fourni pour le passage et la fixation du câble d'alimentation 230V dans le boi-
tier de commande. Une fois le câble passé dans le presse-étoupe, revisser l'écrou inférieur afin de bloquer le câble pour empêcher
tout arrachement.
Page 15
Le passage de ce câble doit être conforme aux normes en vigueur
(NFC 15-100). Soit le câble est à 80 cm de profondeur avec grillage
de signalisation rouge, soit le câble est passé dans un fourreau.
Câble non fourni.
-15-
Boîte de dériva-
tion (non four-
nie). Indice de
protection IP 44
mini.
