ERA F 23 - 32 - 45 - 56
4.4 Schéma électrique
Attention : Avant de brancher le thermostat d'ambiance ou la chronocommande à distance, retirer le pontage sur la boîte à bornes.
A
32 Circulateur circuit chauffage (option)
42 Capteur température sanitaire (option)
44 Vanne à gaz
47 Modureg
72 Thermostat d'ambiance
81 Électrode d'allumage
82 Électrode de détection
T° T°

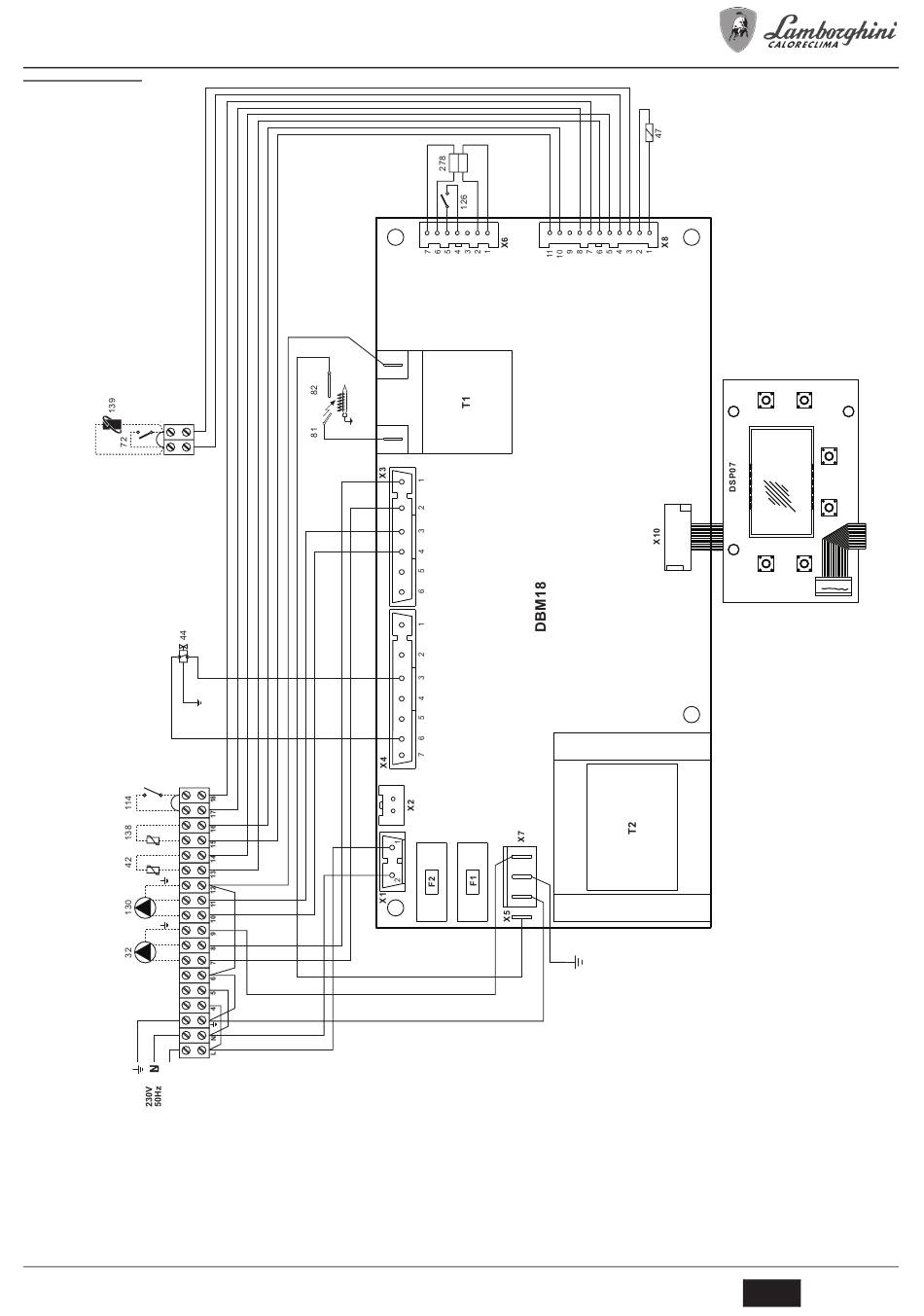

fig. 24 - Schéma électrique
114 Pressostat eau (en option)
126 Thermostat fumées
130 Circulateur ballon (option)
138 Sonde extérieure
139 Chronocommande à distance (Opentherm)
278 Capteur double (sécurité + chauffage)
cod. 3540L893 - Rev. 01 - 03/2018
