FR
Modèles avec retour d´urgence (BBPR –BB40)
Actionneurs avec système de retour par batterie (mode Tout ou Rien obligatoire)
Les modèles avec retour d´urgence (BBPR –BB40) intègrent un bloc batterie de secours piloté par une carte électro-
nique. Sa fonction est de prendre le relais en cas de coupure d'alimentation aux bornes 1, 2 et 3 de l'actionneur. Le mo-
dèle BBPR peut être configuré en normalement ouvert (NO) ou normalement fermé (NF) selon l'application.
La carte pilotant la batterie gère le cycle de charge et vérifie l'état de la batterie. Si un défaut est détecté au niveau de la
batterie, un contact sec entre les bornes 65 et 66 s'ouvre. Si ce contact est relayé, il est possible de détecter un défaut
sans ouvrir l'actionneur et de prévoir le remplacement de la batterie.
Le modèle BBPR fonctionne en câblage ON/OFF.

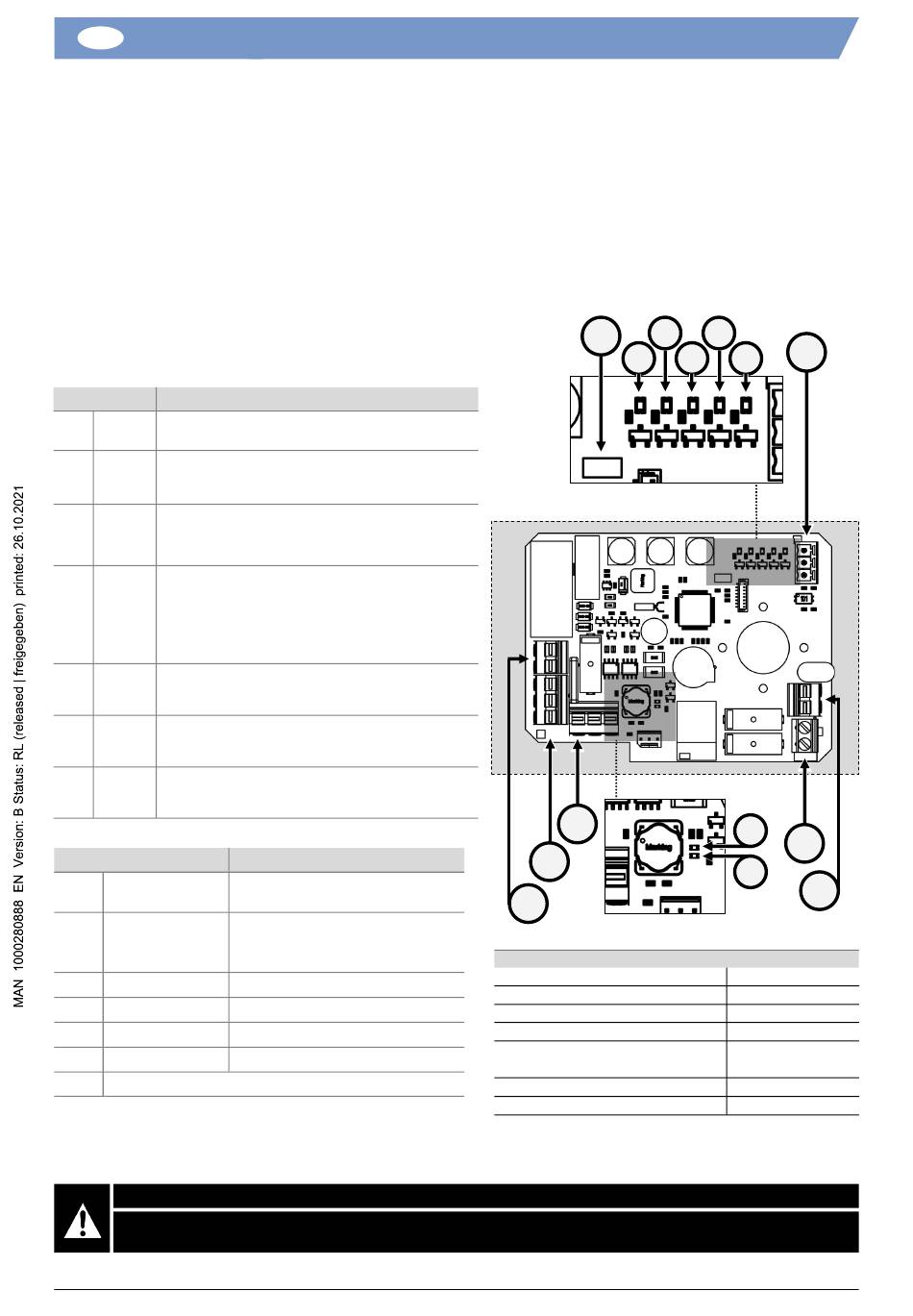

Carte électronique chargeur
LED

DESCRIPTION

D19
Actionneur en fonctionnement vers ouverture
L1
verte
D18
Actionneur en fonctionnement vers fermeture
L2
rouge
Statut batterie :
ACT
clignotement lent (1 s) : batterie chargé
L3
verte
Clignotement rapide (0.5 s) : batterie en charge
Erreur détectée :
Mémoire horodatage vide/programmateur sélectionné
ERROR
Horloge défaillante
L4
rouge
Température excessive
couple excessif
HORO Mode de fonctionnement « programmateur hebdo-
L5
Orange madaire »
MANU
Mode de fonctionnement « manuel / Bluetooth
L6
Orange
WIRE
Mode de fonctionnement « filaire »
L7
Orange
CONNECTEUR
C1 17 (-) · 18 (+)
C2 F (+) · F (-) · T (+)
C3 A · B · C
1)
C4 D3 · D4
1)
C5 65 · 66
C6 A · 0 · B
J1 Cavalier d'activation du module Bluetooth
1) les câbles auxiliaires doivent être connectés à des installation intérieures unique-
ment
Par défaut, la configuration en sortie d'usine est "normalement fermé"
En cas de coupure de courant, 4 minutes sont nécessaires pour que la fonction BBPR soit de nouveau opérationnelle
3003 • Rév. 2109/03 • 00809466
DESCRIPTION
Connecteur d'alimentation
Connecteur bloc batterie
Connecteur contacts moteur
Connecteur de retour défaut
Report d'état de la charge
Connecteur RS485
®
J1
®
»
C3
C2
C1
Tension de la batterie
Capacité de la batterie
Courant de charge
Durée initiale de charge
Relais de report d'état de la charge
(65/66)
Relais de report défaut (D3/D4)
Température
L4 L6
C6
L3 L5 L7
L1
C4
L2
14.4 V DC
600 mAh
180 mA
3,5 h
24 V DC - 1 A max
24 V DC - 3 A max
-10 °C à +40 °C
C5
