INSTALLATIONS ELECTRIQUE / CONNECTIONS

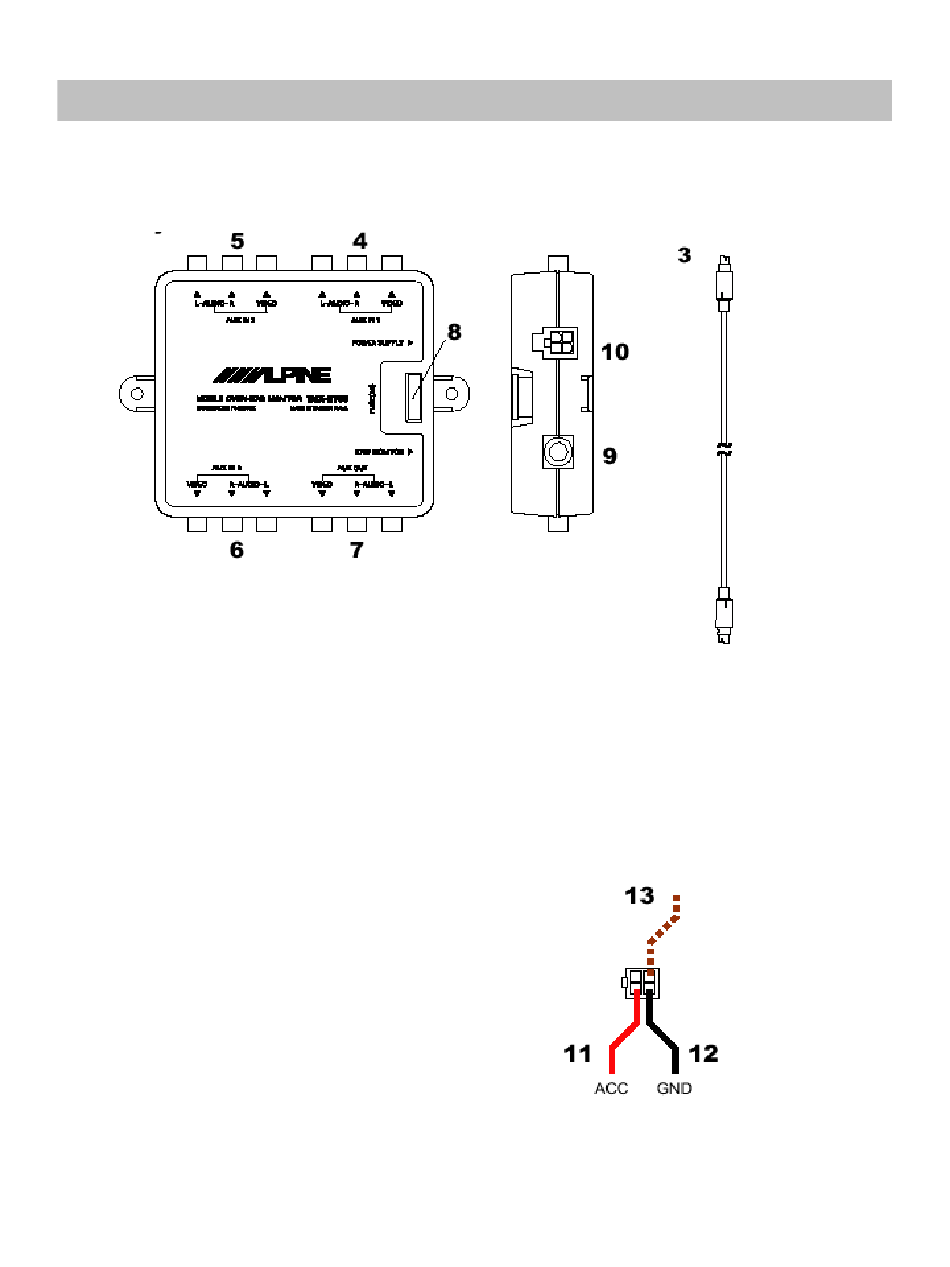

Câble d'extension 3. 5m Mini-DIN
Ce câble est inclus. Il est connecté entre l'affichage TMX-R700 et la boîte
Hide-Away (inclus).
Boîte Hide-Away
4. AUX A/V, Entrée 1
5. AUX A/V, Entrée 2
6. AUX A/V, Entrée 3
7. AUX A/V, Sortie
Une sortie auxiliaire A/V est fournie pour conduire un écran extérieur. Ce signal miroite ce qui montré sur
l'affichage TMX-R700. La fonction du volume n'affecte pas la sortie auxiliaire A/V.
8. Fusible (2 A)
9. Connecteur Mini-DIN
Ceci est connecté à l´écran du projecteur TMX-R700 à travers le câble d'extension 5m Mini DIN (in-
clus).
10. Connecteur de la conduite de l'alimentation
11. Plomb d'alimentation ACC (Rouge)
Vers le plomb d'alimentation ACC lorsque la posi-
tion de la clé de l'engin est sur ACC.
12. Plomb de masse (Noir)
Connectez le plomb à un bon châssis de masse sur
le véhicule. Soyez sûrs que les connections soient
faites en métal pur et soient serrées en sécurité en
utilisant le vis en métal Emission Out
Le fil Emission Out connecte à n'importe quel pro-
duit vidéo mobile ALPINE qui a une fonction de
télécommande externe. Par exemple des produits
Rouge
Noir
comme le DVD, VCR et le bouton de réglage TV.
TMX-R700-fr.doc
émission Out
Blanc/Marron
8/12
