INSTALLATION ELECTRIQUE / CONNECTIONS

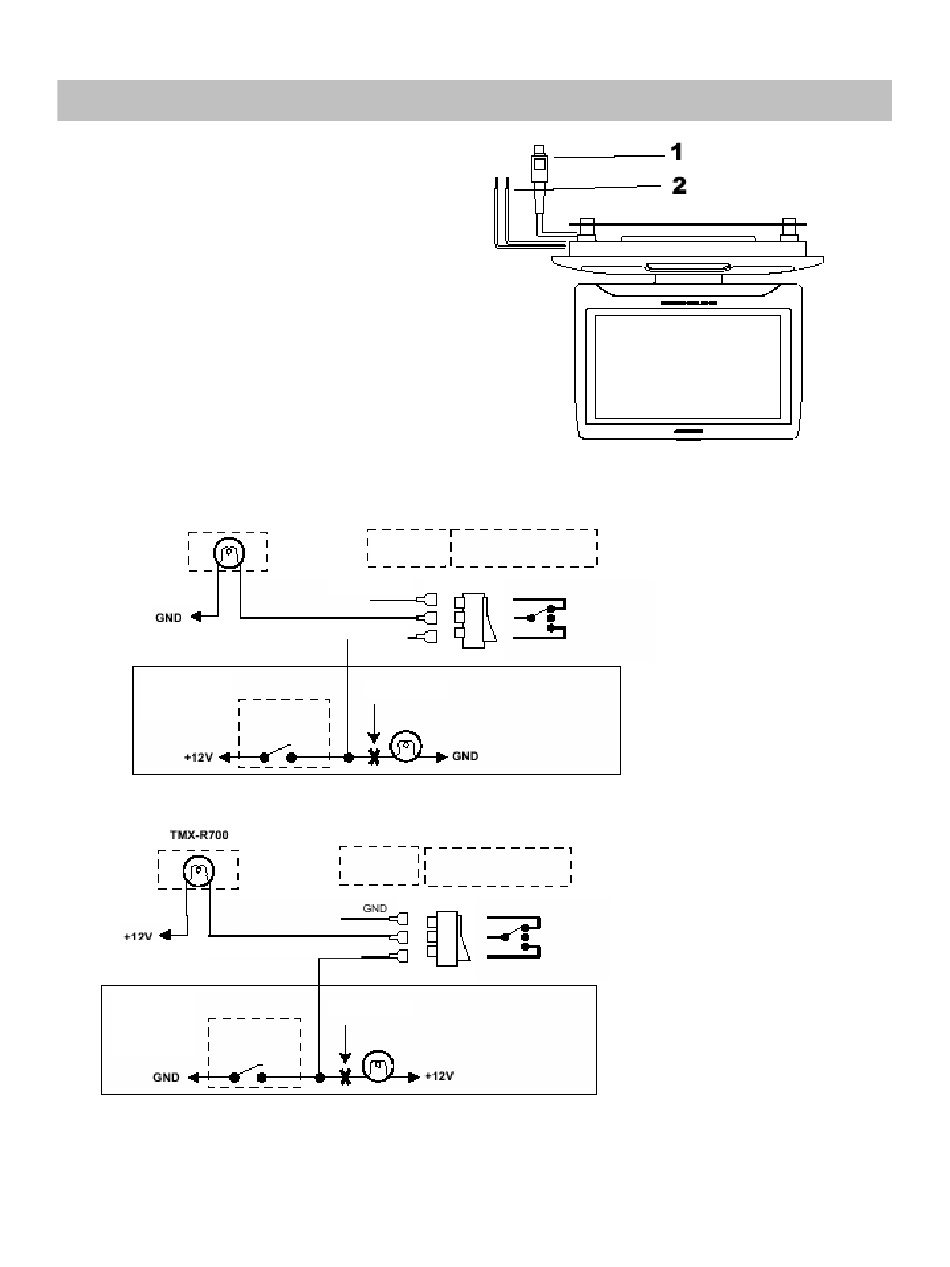

1. Connecteur Mini-DIN (natte)
Ceci est connecté à l´écran du projecteur
TMX-R700, grâce au câble d'extension de
5m, Mini-DIN.
2. Fil de la calotte de lampe
Ce fil connecte la calotte de la lumière encas-
trée au câble de l'interrupteur de la calotte de la
lumière du véhicule.
Système règlé positif
TMX-R700
Vers la calotte de la lumière encastrée de TMX-R700
Vers le déclencheur de la porte du véhicule
Circuit de ca-
lotte de lumière
de fabrication
Commande de porte de
foyer d'allumage ou-
verte ou ordinateur de
contrôle du corpser
Système règlé négatif
Vers la calotte de la lumière encastrée de TMX-R700
Vers le déclencheur de porte du véhicule
Circuit de la
calotte de la
Commande de porte de
lumière de fa-
foyer d'allumage ou-
brication
verte ou ordinateur de
contrôle du corpser
TMX-R700-fr.doc
Vers la calotte de la lumière encastrée
TMX-R700
Casier de la calotte de la
Connecteur
lumière SW
Femelle
3P (ON-OFF-DOOR)
Constant +12V
Coupez
Casier de la calotte de la
Connecteur
lampe SW
Femelle
3P (ON-OFF-DOOR)
Coupez
7/12
