Balluff BTL7-A/C/E/G-M-A/B/Y/Z8-NEX-S32/KA Série Notice D'utilisation page 141

BTL7-A/C/E/G _ _ _ -M _ _ _ _ -A/B/CD/Y/Z(8)-NEX-S32/KA _ _
Transductor de desplazamiento Micropulse -
forma constructiva de varilla
9

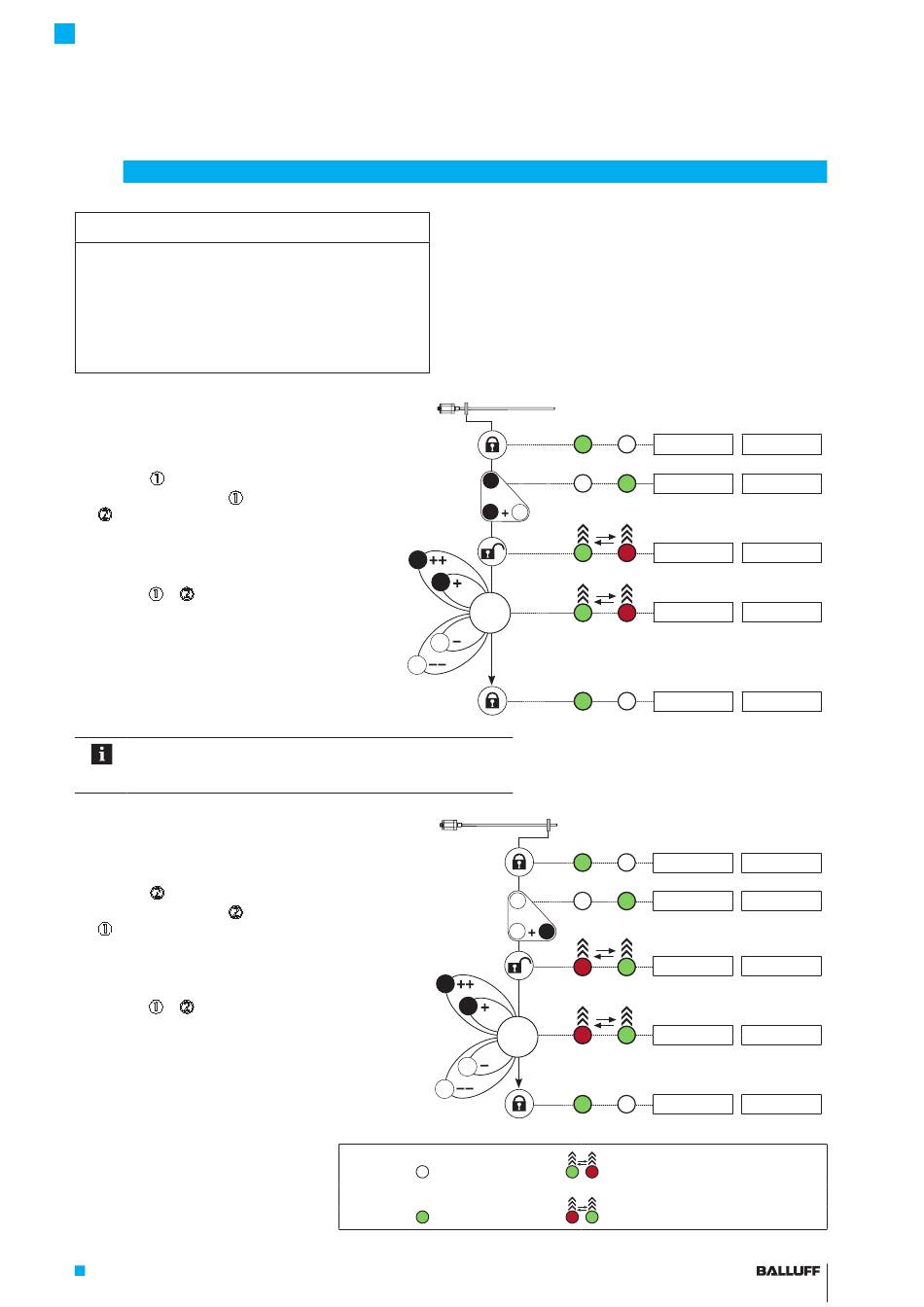

Ajuste mediante configuración online
ATENCIÓN
Merma del funcionamiento
La modificación de la señal de salida del transductor de
desplazamiento puede provocar daños personales y
daños materiales en caso de una instalación en
disposición de servicio.
► Las personas se deben mantener alejadas de las
zonas de peligro de la instalación.
1. Ajustar el valor inicial online:
► Controle la instalación de manera que el sensor de
posición se encuentre en la posición inicial.
Œ
► Accione
durante al menos 3 s.
Œ
► Mantenga accionado
y accione adicionalmente
‚
durante al menos 3 s.
⇒ Los pulsadores están activados.
► Ajuste el valor inicial.
Œ ‚
⇒ Con
y se puede modificar el valor inicial
dentro del rango de ajuste admisible
pendiente de la curva característica permanece
constante (véase la página 16).
►
Finalice el ajuste (no accione ningún pulsador durante 15 s).
⇒ El valor inicial se ha guardado, los pulsadores están
desactivados.
Después de cada proceso de ajuste, deje que transcurra el
tiempo de bloqueo de 15 s. Haga lo mismo también para el
cambio entre el ajuste de valor inicial y valor final.
2. Ajustar el valor final online:
► Controle la instalación de manera que el sensor de
posición se encuentre en la posición final.
‚
► Accione
durante al menos 3 s.
‚
► Mantenga accionado
y accione adicionalmente
Œ
durante al menos 3 s.
⇒ Los pulsadores están activados.
► Ajuste el valor final.
Œ ‚
⇒ Con y se puede modificar el valor final
dentro del rango de ajuste admisible
pendiente de la curva característica se modifica, el
valor cero se mantiene (véase la página 16).
►
Finalice el ajuste (no accione ningún pulsador durante 15 s).
⇒ El valor final se ha guardado, los pulsadores están
desactivados.
1) Accione brevemente el pulsador: el valor actual se
aumenta o se reduce aprox. 1 mV o 1 mA.
Si un pulsador se acciona durante más de 1 s, el
incremento o la reducción es mayor.
www.balluff.com
Al realizar la configuración online, la instalación no se pone
fuera de servicio. El valor inicial y el final se ajustan online.
Rango de ajuste máximo por proceso de ajuste:
Valor inicial:
Valor final:
Si no se alcanza el valor deseado durante el primer
proceso de ajuste (rango de ajuste máx. sobrepasado), se
debe volver a iniciar el proceso de ajuste.
> 3 s
1
+
> 3 s 1
1
1
. Al hacerlo, la
1)
2
2
> 3 s
+
> 3 s
1
1
. La
1)
2
2
Leyenda LED: El LED no se enciende
LED verde encendido
Tipo de protección
contra ignición
"nA" y "tb"
±25 % de la elevación actual
±25 % del valor de salida actual
Indicador LED Valores indicados (ejemplo)
LED 1 LED 2 Con 0...10 V Con 4...20 mA
5.39 V
5.39 V
2
5.39 V
4.84 V
4.84 V
Indicador LED Valores indicados (ejemplo)
LED 1 LED 2 Con 0...10 V Con 4...20 mA
8.72 V
8.72 V
2
2 1
8.72 V
9.49 V
9.49 V
LED 1 y LED 2 intermitentes alternadamente en
verde-rojo
LED 1 y LED 2 intermitentes alternadamente en
rojo-verde
español
12.62 mA
12.62 mA
12.62 mA
11.72 mA
11.72 mA
17.95 mA
17.95 mA
17.95 mA
19.18 mA
19.18 mA
21
