Commandes et voyants de l'amplificateur
1
2
3
4
5
6
7
8
9
10
11
1. Canaux de sortie libellés A à H
2. Boutons limiteurs canaux de sortie et voyants
(rouges)
3. Boutons limiteurs canaux de sortie et
voyants (rouges)
4. Canal de sortie -10 dB en dessous de la
sortie d'amplificateur maximum (bleu)
5. Canal de sortie -20 dB en dessous de la
sortie d'amplificateur maximum (bleu)
À l'exception de l'interrupteur de marche/arrêt, situé sur le panneau arrière, toutes les commandes suivantes se trouvent sur le panneau avant. Voir la
Figure 13 pour l'emplacement des commandes du panneau avant.
Modes de l'amplificateur
Mode Arrêt
• L'interrupteur d'alimentation du panneau arrière est en
position Arrêt et l'amplificateur est inopérant.
• Le bouton Mode d'amplificateur (6) ne s'allume pas.
• Mettre l'interrupteur en position Marche. L'amplificateur
accède au mode dans lequel il était au moment où le
courant a été coupé – Marche, Sourdine tous ou Attente.
Mode Marche
• En mode Attente ou Sourdine tous, appuyer brièvement sur le bouton
Mode d'amplificateur sur le panneau avant. L'amplificateur est
désormais en mode Marche.
• Le bouton Mode d'amplificateur (6) s'allume en vert.
• L'amplificateur est entièrement opérant ; l'audio passe.
Mode Attente
• En mode Sourdine tous ou Marche, appuyer pendant 4 secondes
environ sur le bouton Mode d'amplificateur (6) du panneau avant.
• Le bouton Mode d'amplificateur s'allume en rouge continu.
• L'amplificateur est inopérant ; l'audio ne passe pas.
Mode Sourdine tous
• En mode Marche, appuyer brièvement sur le bouton Mode
d'amplificateur (6).
• Le bouton Mode d'amplificateur clignote en rouge et tous les boutons
de sortie MUTE (2) sont rouges.
• La sortie de l'amplificateur est désactivée, mais le panneau avant est entièrement
fonctionnel.
Commandes
Boutons SEL (7)
• Le gain du canal peut être ajusté à partir du logiciel Q-SYS Designer
ou du panneau avant de l'amplificateur.
• Utiliser le bouton SEL pour sélectionner un ou plusieurs canaux et modifier le gain.
Tous les canaux sélectionnés changent en même temps.
• Si deux sorties ou plus sont pontées ou branchées en parallèle, une pression sur un
bouton du groupe permet de sélectionner tous les canaux de ce groupe de sorties
pontées ou branchées en parallèle.
TD-001661-03-A

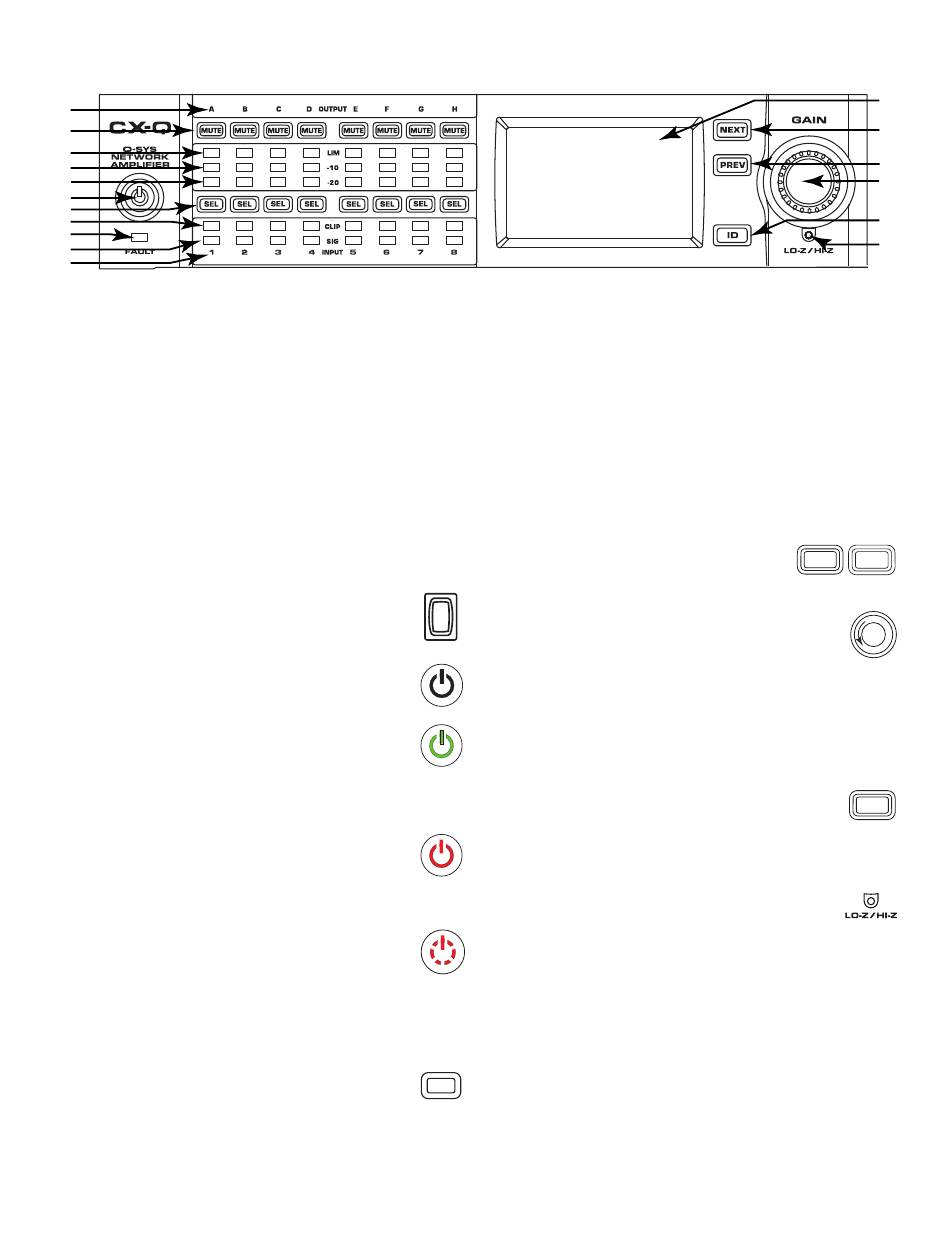

— Figure 13 —
CX-Q 8 canaux illustré
6. Bouton du mode d'amplificateur (vert/
rouge)
7. Boutons et voyants de sélection de canal de
sortie (bleus)
8. Voyants d'écrêtage des canaux d'entrée
(rouges)
9. Voyant FAULT (ambre)
10. Voyants Signal présent aux canaux
d'entrée (bleus)
Boutons NEXT (13) et PREV (14)
• Permettent de naviguer vers l'avant et l'arrière dans les
écrans.
Interrupteur
Bouton GAIN (15)
d'alimentation
• Ajuste le gain pour le ou les canaux de sortie sélectionnés. Un canal
minimum doit être sélectionné.
Bouton de
• Quand un ou plusieurs canaux sont sélectionnés, tourner le bouton Gain pour
mode
d'amplificateur
passer directement à l'écran Output Gains. Après quelques secondes sans activité,
il repasse à l'écran précédent.
• Si plusieurs canaux sont sélectionnés et que les gains pour ces canaux sont
différents, la différence est maintenue sauf si le gain est monté ou baissé aux
limites pour les deux canaux.
Bouton ID (16)
• Appuyer sur ce bouton pour afficher un écran contenant le nom du
réseau de l'amplificateur. Par ailleurs, les boutons ID des composants
Q-SYS Amplifier et Q-SYS Configurator associés clignotent. Rappuyer ou cliquer
sur un des autres boutons ID pour arrêter le clignotement et fermer l'écran.
Trou d'aiguille de réinitialisation (17)
• Rétablit les réglages usine par défaut de l'amplificateur.
1. Insérer un trombone ou un objet similaire dans le trou d'aiguille
2. Appuyer pendant 3 secondes.
3. Appuyer sur le bouton ID pour confirmer et réinitialiser l'amplificateur.
Les réinitialisations incluent :
• Réglages réseau sur Auto,
• Nom d'amplificateur par défaut,
• Mot de passe supprimé et
• Fichier-journal supprimé.
SEL
11
1 1. Étiquettes des canaux d'entrée 1 à 8
12. Écran graphique plat
13. Bouton NEXT
14. Bouton PREV
15. Bouton GAIN
16. Bouton ID
17. Trou d'aiguille de réinitialisation
NEXT
12
13
14
15
16
17
PREV
ID
