EXPLICATION DES SYMBOLES La mention « AVERTISSEMENT ! » indique des instructions concernant la sécurité personnelle. Risque de blessures ou de mort si les instructions ne sont pas suivies. La mention « ATTENTION ! » indique des instructions concernant des dégâts possibles pour le matériel. Risque de dégâts matériels non couverts par la garantie si ces instructions ne sont pas suivies.
à l’appareil, de blessures et/ou la création de dangers supplémentaires, tout le travail de maintenance ou de réparation de l’appareil devra être uniquement confié à un centre de réparation ou un distributeur international agréé par QSC. QSC n’est pas responsable de blessures, préjudices ou dommages résultant du manquement du client, propriétaire ou utilisateur de l’appareil à...
Page 4
Only suitable for safe use in areas below 2000m above sea level 仅适用于海拔2000m 以下地区安全使用 Only suitable for safe use in non-tropical climates 仅适用于非热带气候条件下地区安全使用 Garantía Para obtener una copia de la Garantía Limitada de QSC, visite el sitio web de QSC en www.qsc.com TD-001585-03-B...

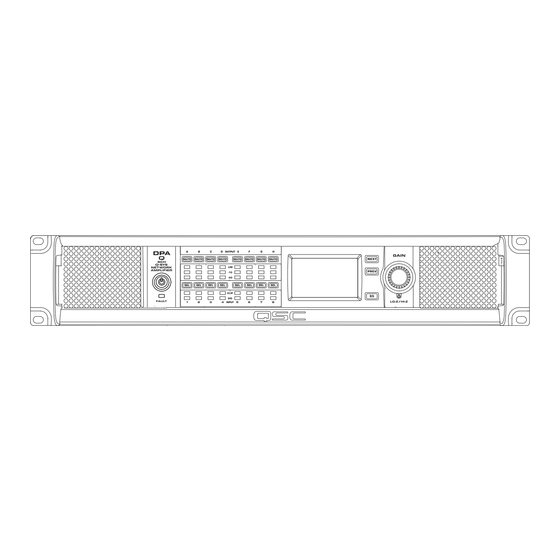

Les étapes de la procédure suivante sont écrites dans l’ordre d’installation recommandé. Installation de l’amplificateur sur bâti Les série DPA-Q amplificateurs sont conçus pour être montés dans un bâti standard. Les amplificateurs mesurent 2 unités standard de hauteur et 381 mm de profondeur.
Les entrées analogiques sont converties en audio numérique dans les amplificateurs DPA-Q, avant d'être acheminées jusqu'au Q-SYS Core via le réseau Q-LAN. Les signaux numériques s’affichent dans Q-SYS Designer au composant Input du DPA-Q, où ils peuvent être acheminés si nécessaire.
A+B C D 3 canaux, A B pontés E F G H 4 canaux Canaux pontés (A+B) et séparés (C D) et (E F G H) Pour canaux A+B (pontés) – un haut-parleur Utiliser un câble bifilaire, brancher sur : • T1+/T3- (haut-parleur A+B) OUTPUTS TO SPEAKERS OUTPUTS TO SPEAKERS Pour canaux C D (E F G H) (séparés) –...
à l’arrière de l’amplificateur, comme illustré à la Figure 11. 3. Utiliser un tournevis cruciforme pour fixer le connecteur. IMPORTANT ! La série DPA-Q d’amplificateurs de puissance audio inclut des amplificateurs haute puissance conçus pour une utilisation dans les applications Lo-Z et Hi-Z. Un câblage de classe/calibre —...
Alimentation secteur (~) AVERTISSEMENT ! Lorsque l’appareil est sous tension, il existe un risque de tension dangereuse aux bornes de sortie à l’arrière de l’amplificateur. Veiller à ne pas toucher ces contacts. Mettre l’interrupteur de marche/arrêt en position Arrêt avant d’effectuer le moindre branchement. 1.
Amplificateurs série DPA-Qn Voir Figure 15 Les amplificateurs modèle DPA-Q n’ont pas d’entrées analogiques. Le signal d’entrée utilisé pour piloter les canaux d’amplificateur doit être virtuellement câblé dans Q-SYS Designer. 1. L’audio numérique est envoyé au Q-SYS Core via Q-LAN.
• Initializing – bleu – initialisation et démarrage de création en cours. L’audio ne peut pas passer. 4. FIRMWARE – version de micrologiciel de Q-SYS Designer installée sur l’amplificateur. REMARQUE : Les amplificateurs 4 et 8 canaux DPA-Q exigent la version 8.1.0 ou ultérieure de Q-SYS Designer. Pour mettre à jour le micrologiciel de l’amplificateur : a.
Page 14
4. Niveau d’entrée Q-LAN – niveau de signal audio appliqué au composant Output dans la création Q-SYS. Le composant Output du DPA-Q est la connexion à la section de sortie de l’amplificateur. 5. VOLTS – tension appliquée à cette sortie.
— Figure 21 — CHANNEL CONFIGURATION Cet écran n’est pas disponible sur les amplificateurs modèle DPA-Q Figure 22 représente l’écran ROUTABLE MIC/LINE INPUTS pour les canaux 1–4 (canaux 5–8 non illustrés), qui indique le statut des entrées MIC/LINE physiques pour les modèles Q.
Page 16
GPIO Il y a 16 broches d’entrées/sorties polyvalentes utilisables dans différentes applications. La Figure 23 montre la configuration des broches du connecteur à l’arrière de l’amplificateur. Le— Tableau 2 représente la configuration des broches. La Figure 24 présente des applications GPIO simples. —...
Tableaux de déperditions thermiques et d’appels de courant Les déperditions thermiques sont les émissions thermiques d’un haut-parleur en cours de fonctionnement. Elles résultent de la puissance gaspillée dissipée—autrement dit, alimentation secteur réelle en entrée moins puissance en sortie audio. Les mesures sont fournies pour différentes charges à...
Consommation de courant REMARQUE : La dissipation de puissance varie très peu entre du 100 et du 240 V~. Ces données sont basées sur toutes les tensions de fonctionnement (100 - 240 V~). Modèle : DPA 2K4Q / DPA 2K4Q Secteur 120 V~ Secteur 230 V~ Dissipation thermique Niveau...
Page 23
Modèle : DPA 8K4Q / DPA 8K4Q Secteur 120 V~ Secteur 230 V~ Dissipation thermique Courant Intensité ~ Pertes Intensité ~ Pertes Niveau de sortie Charge 100 V~ BTU/h kcal/h Veille Sourdine tous Ralenti 1/8 de la puissance 8 Ω/canal 10,4 1263 nominale (bruit 4 Ω/canal...
