Manuels Connexes pour QSC POWERLIGHT 3 Serie
Sommaire des Matières pour QSC POWERLIGHT 3 Serie

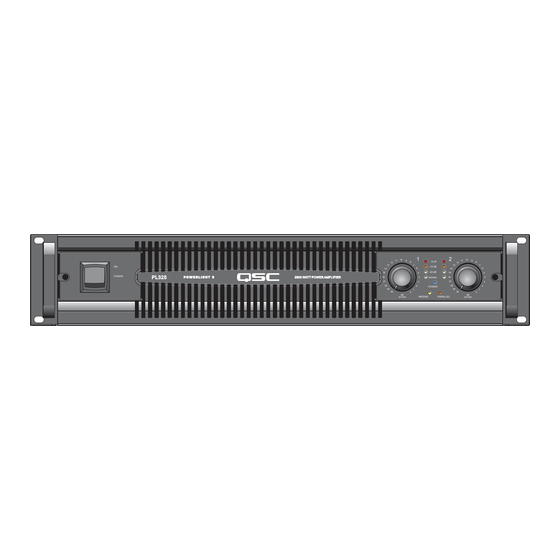

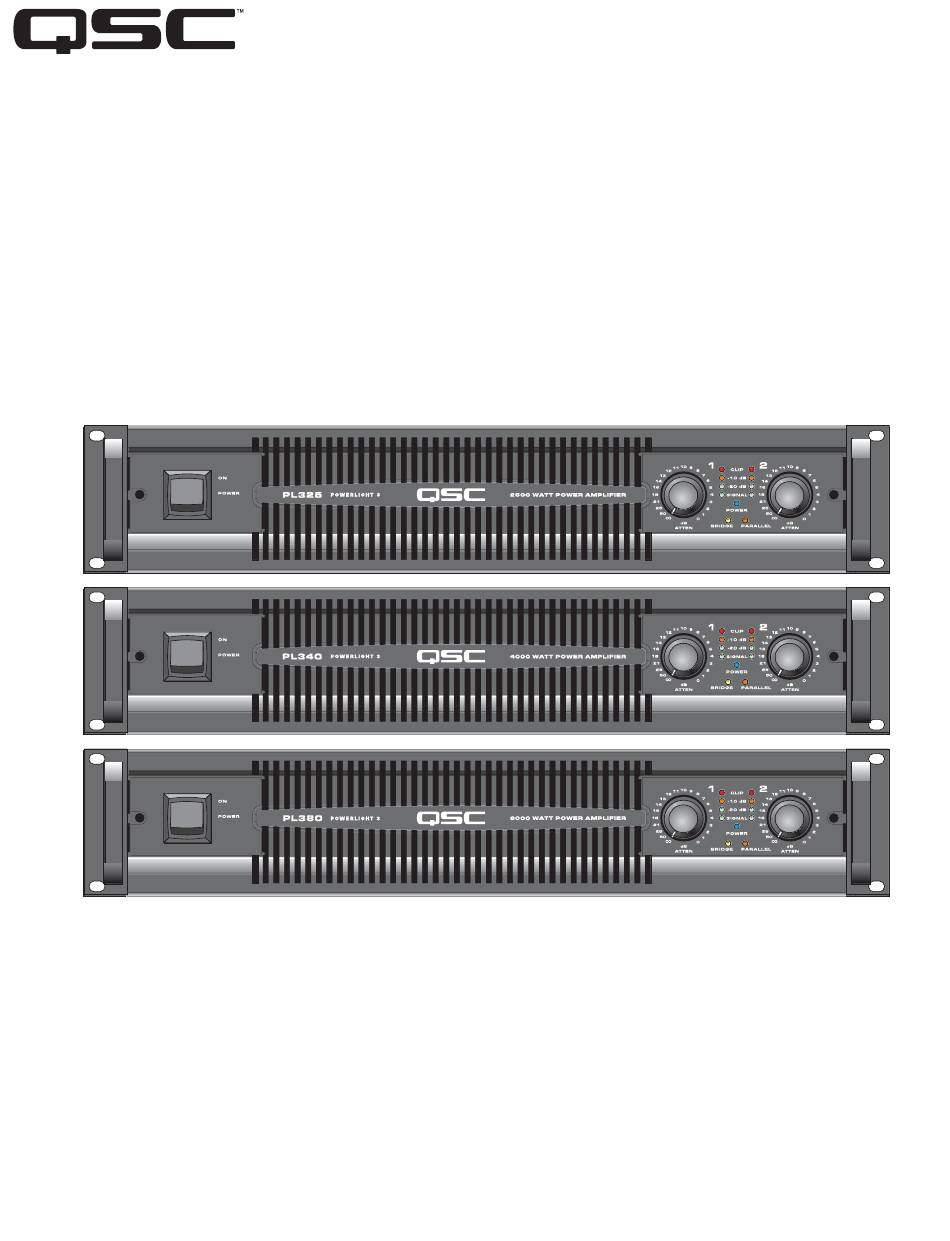

- Page 1 POWERLIGHT SÉRIE 3 Manuel d'utilisation PL325 1 250 watts par canal à 2 ohms PL340 2 000 watts par canal à 2 ohms PL380 4 000 watts par canal à 2 ohms TD-000235-03 rév. B 0235-00*...
- Page 2 11- Utiliser uniquement les accessoires spécifiés par QSC Audio Products, Inc. 12- Utiliser uniquement avec la visserie, les supports, socles et composants vendus avec l’appareil ou par QSC Audio Products, Inc. 13- Débrancher l’appareil en cas d’orage électrique ou lorsqu’il est inutilisé pendant longtemps.
- Page 3 Merci d'avoir choisi le PowerLight 3 pour vos besoins d'amplification, ayant ainsi rejoint une communauté mondiale de professionnels qui font confiance aux produits QSC, quelles que soient les conditions. QSC a pour ambition d'être le fournisseur le plus fiable de produits et services audio de haute qualité...
- Page 4 OREILLE DE FIXATION DU BÂTI 2 unités de bâti, compatible avec #10-32 ou M6. INTERRUPTEUR NUMÉRO DE MODÈLE D’ALIMENTATION SECTEUR PL325, PL340, PL380 Limitation de courant d'appel commandée par relais ÉVENTS DE REFROIDISSEMENT POIGNÉES EN OPTION Circulation de l'air de l'arrière vers Pour l'installation, voir la l'avant.
- Page 5 VOYANTS CLIP (rouge) Affiche la distorsion, la limitation, la coupure de son -10dB (orange) Sortie proche de la pleine puissance -20dB (vert) Centre de la plage normale SIGNAL (vert) Limite inférieure de la plage normale POWER (bleu) Fonctionnement ou Attente BRIDGE PARALLEL État du sélecteur de mode d'entrée (jaune) (orange) (sur panneau arrière)
- Page 6 Stereo (vert) Mode normal Parallel (orange) Voir la page 9 Non équilibrée : SÉLECTEUR DE SENSIBILITÉ QSC DATAPORT DE GAIN Prend en charge les produits QSC BORNES DE RACCORDEMENT 26dB (orange) ROUGE, haut-parleur, HAUTE DataPort. 32dB (vert) TENSION NOIR, neutre.
- Page 7 OREILLES DE SUPPORT MARQUES ÉVENTS DE ARRIÈRE D'HOMOLOGATION REFROIDISSEMENT Voir la page 10. DE SÉCURITÉ ET DE Admission arrière. Ne RECYCLAGE pas boucher. CÂBLE D'ALIMENTATION COUPE-CIRCUIT C.A Emplacement et type ÉTIQUETTE DU PL380 seulement. variables NUMÉRO DE SÉRIE en fonction du modèle et de la tension c.a.
- Page 8 FENTES DE VENTILATION DU PANNEAU AVANT •Les amplificateurs QSC aspirent l'air par l'arrière et l'évacuent par l'avant, ce qui permet la dissipation de chaleur sans chauffer le bâti. Le ventilateur accélère en fonction de la chauffe de l'amplificateur pour expulser une plus grande quantité d'air chaud. La température de l'air évacué...
- Page 9 CARACTÉRISTIQUES DU PANNEAU ARRIÈRE BRANCHEMENTS D'ENTRÉE •Les entrées équilibrées avec précision procurent un rejet optimum du ronflement et acceptent des niveaux d'entrée >21 dBu pour tous les réglages de sensibilité (voir Caractéristiques techniques). •Les XLR femelle et mâle, les borniers enfichables et les signaux d'entrée DataPort sont tous câblés en parallèle pour chaque canal.
- Page 10 Pour les applications portables, mobiles ou autres où le bâti pourra être déplacé, nous vous recommandons vivement de soutenir l’arrière de l’amplificateur. Un kit de pattes de fixation pour bâti arrière est disponible auprès des services techniques de QSC. Les poignées de bâti en option ont des points de préhension à chaque extrémité, ce qui permet de soulever et de placer plus facilement l'amplificateur dans le bâti.
- Page 11 Caractéristiques techniques PL325 PL340 PL380 PUISSANCE DE SORTIE MAXIMUM 1 kHz, limitation d'amplitude de 1 % 8 ohms, deux canaux pilotés 1500 4 ohms, deux canaux pilotés 1250 2500 2 ohms, deux canaux pilotés 1250 2000 4000* 8 ohms, pont mono 1700 2600 5000...
- Page 12 QSC Audio Products - Garantie limitée de 3 ans QSC Audio Products, Inc. (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et /ou de matériel pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d’installation et d’utilisation - à...
