11. Continuez en lançant l'acquisition du signal en
mode libre
Dans l'écran Accueil, sélectionnez l'accéléromètre et appuyez sur Entrée. Le nom
haut de l'écran. Les valeurs courantes des 4 indicateurs de surveillance
vibratoire RMS s'actualise automatiquement 2 fois par seconde. Dans le menu Paramètres, vous
pouvez choisir d'afficher la vitesse vibratoire en millimètres par seconde ou en pouces par seconde et
les fréquences en Hertz ou en CPM. La durée d'acquisition prédéfinie
❸
❹
Appuyez sur Entrée pour lancer l'acquisition ou sur F3 pour modifier d'abord les paramètres de la
mesure comme la bande passante ❶, de 5 à 1 000 Hz, de 10 à 1 000 Hz et de 10 à 10 000 Hz, le taux
d'échantillonnage
❷
de 32 000 à 64 000 échantillons par seconde (sps) et la durée d'acquisition
de 1 à 600 secondes (32 000 sps) ou 300 secondes (64 000 sps). Utilisez les touches de navigation
flèche gauche et flèche droite pour sélectionner le champ souhaité. Le champ sélectionné est encadré
d'une ligne bleue ❹. Utilisez les touches flèche vers le haut et flèche vers le bas pour modifier la
valeur du champ sélectionné. Choisissez la FFT enveloppe pour un diagnostic avancé ou l'analyse FFT
simple
❺
à l'aide des flèches vers le haut et
mesure sans appliquer les modifications ou sur Entrée pour enregistrer les modifications.
❶
Capteur utilisé et bande passante
①
❷
Valeur RMS de la vitesse courante
❸
Valeur RMS de l'accélération courante
❹
Accélération crête courante
❼
❺
Facteur crête de l'accélération courante
❻
F3 pour atteindre le menu Paramètres
❼
Durée d'acquisition
❷
❺
⑥

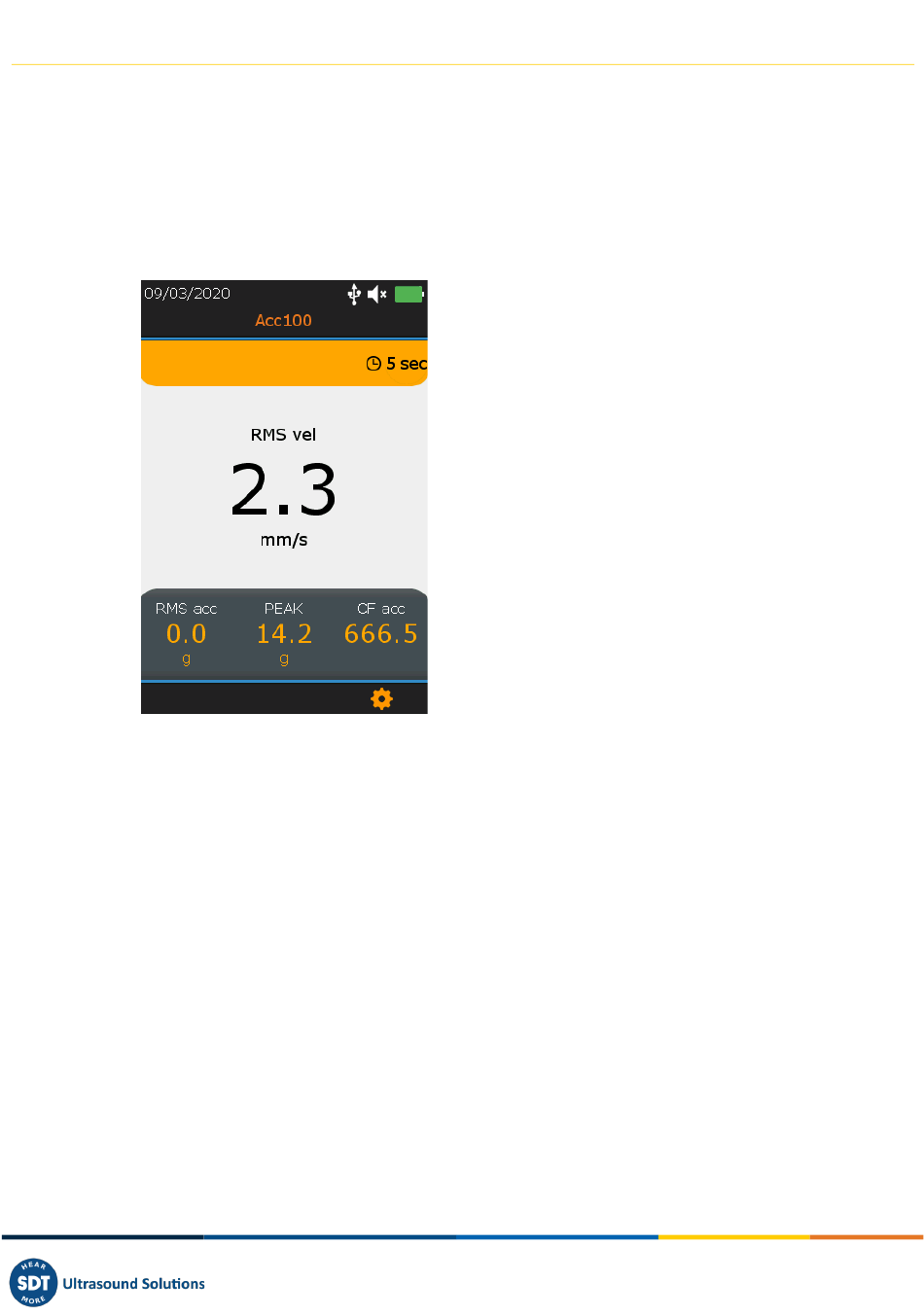

Figure 11-1 Écran Mesures vibratoires
vers le
bas. Appuyez sur Esc pour revenir à l'écran de
SDT340 Manuel d'Utilisation
❶
est confirmé en
(❹
à ❼) s'affichent. La vitesse
❼
est indiquée en haut à droite.
❸
