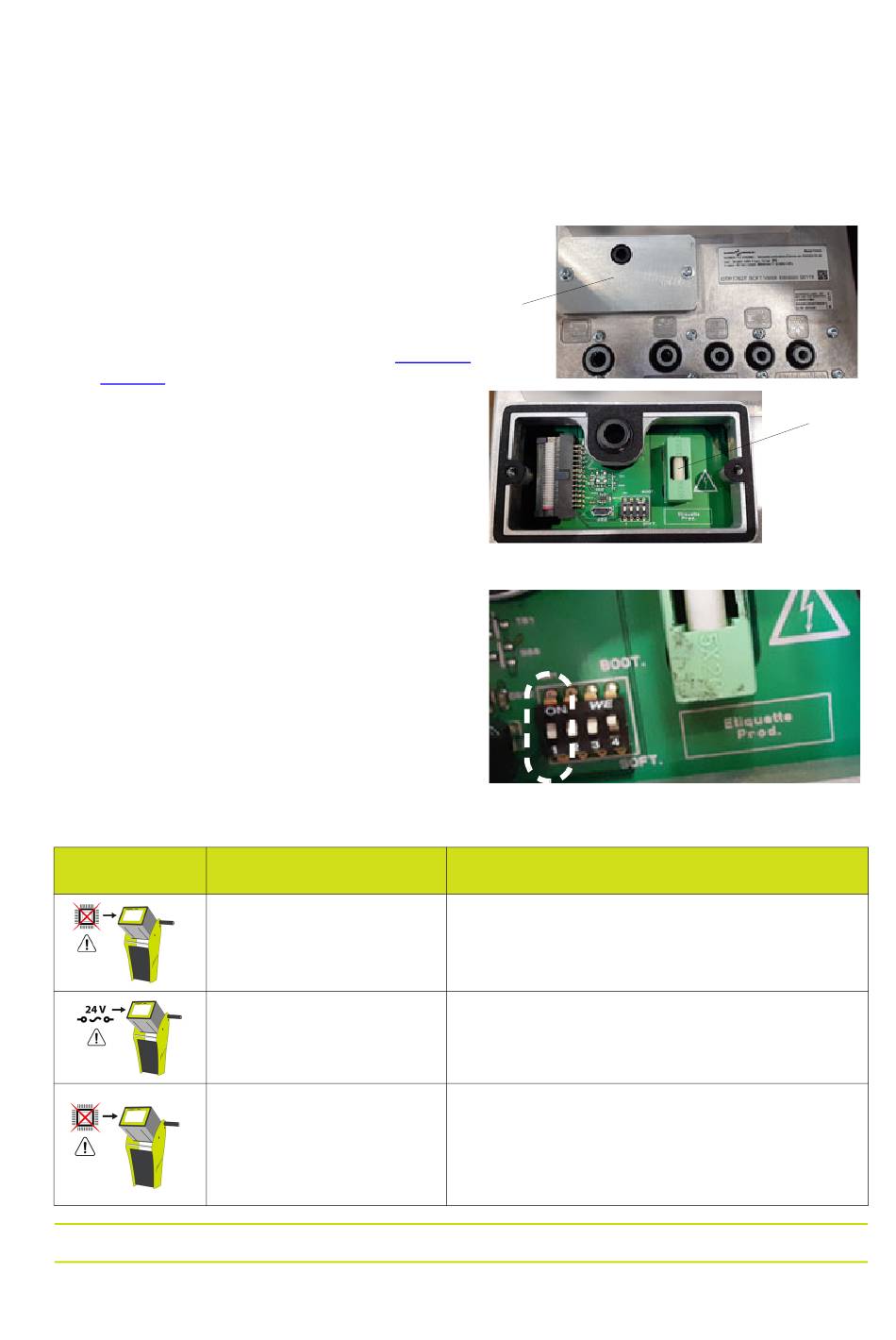

9. Gestion des Défauts
Il existe deux types de défauts:
• Les défauts réarmables par acquittement défaut.
• Les défauts bloquants qui nécessitent un redémarrage de l'alimentation en +24V DC du
module Inobox.
Quelque soit le type de défaut déclenché, la régulation coupe la haute tension et la pulvéri-
sation. Le relais Défaut est commandé.
Défaut d'affichage :
L'écran reste noir malgré l'appui sur le bouton ON.
1 Arrêter le module,
2 Vérifier le fusible (B) accessible derrière la
trappe (A),
3 Changer le fusible (B) si besoin
page
43).
Défaut d'air d'injection :
Dans certaines conditions, il est difficile d'avoir la
pression d'alimentation d'air requis (7 bar +/- 1).
Cela entraine un défaut 32 (vanne d'injection)
alors qu'il n'y a pas de panne.
La fonction de surveillance du débit d'injection
peut être inhibée par l'utilisateur par basculement
du switch S1.
9.1. Liste des défauts
Pictogramme
associé
1 -Défaut programme
2 - Défaut Alimentation 24 V
5 - Défaut cohérence ten-
sion
Indice de révision : B - Mai 2021
(voir § 11
N° et Libellé du défaut
A
Description
Défaut du microcontrôleur du module.
Ce défaut nécessite une remise sous tension pour
être acquitté.
L'alimentation +24VDC interne peut être défail-
lante. Elle dépasse les limites autorisées:
21 V < U < 28 V. Ce défaut nécessite une remise
sous tension pour être acquitté
Tension présente sur le bus sans demande HT. Le
défaut nécessite une remise sous tension pour être
acquitté.
Demande de HT sans présence de tension sur le
bus. Le défaut est réarmable par acquittement
défaut après 10 s d'attente.
35
B
7145
